Laag DK/Df Fr-4 Hoge Thermische Betrouwbaarheid Gedrukte de Kringsraad van PCB (PCB) Turkije-872 Multilayer PCB

Producten

Laag DK/Df Fr-4 Hoge Thermische Betrouwbaarheid Gedrukte de Kringsraad van PCB (PCB) Turkije-872 Multilayer PCB

MOQ:	1
Prijs:	USD 2.99-8.99 PER PIECE
Standaardverpakking:	Vacuüm
Leveringstermijn:	10 WERKDAGEN
Betaalmethode:	T/T, Western Union
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-500-V0.13

Aantal Lagen:

Glas Epoxy:

Turkije-872 SKL SP

Definitieve folie:

1,5 Oz

Definitieve hoogte van PCB:

1,6 mm ±10%

De oppervlakte eindigt:

Electroless nikkel over Onderdompelingsgoud (ENIG) (1 nikkel µ“ meer dan 100 µ“)

De Kleur van het soldeerselmasker:

Blauw

Kleur van Componentenlegende:

Test:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 2.99-8.99 PER PIECE

Verpakking Details:

Vacuüm

Levertijd:

10 WERKDAGEN

Betalingscondities:

T/T, Western Union

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

Laag DK/Df Fr-4 Hoge Thermische Betrouwbaarheid Gedrukte de Kringsraad van PCB (PCB) Turkije-872 Multilayer PCB

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Turkije-872 SLK SP is gebaseerd op een hoge prestaties gewijzigde epoxyhars Fr-4. Dit materiaal wordt versterkt met nieuw geweven glas en met extra lage diëlektrische constante en lage dissipatiefactor voor de toepassing van de de kringsraad van de hoge snelheidsfrequentie met beperkte verliezen en hoge ontworpen. Turkije-872 het materiaal van SLK SP is geschikt voor milieubescherming loodvrij proces en ook compatibel systeem met Fr-4 processen. Turkije-872 de laminaten van SLK SP stellen uitstekende CTE, superieure chemische weerstand, vochtbestendigheid, thermische die stabiliteit, CAF-ook weerstand en hardheid tentoon door een allyl netwerk wordt verbeterd die samenstelling vormen.

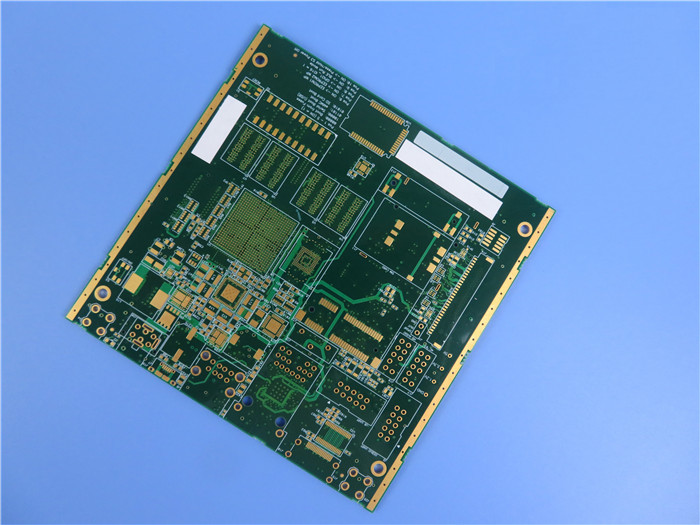

Laag DK/Df Fr-4 Hoge Thermische Betrouwbaarheid Gedrukte de Kringsraad van PCB (PCB) Turkije-872 Multilayer PCB 0

Zeer belangrijke Eigenschappen

1. Uitstekende elektrische eigenschappen

2. Diëlektrische constante minder dan 3,5

3. Dissipatiefactor minder dan 0,010

4. Uitstekende, stabiele en vlakke Dk/Df-prestaties

5. Compatibel systeem met de meeste Fr-4 processen

6. Loodvrij procescompatibel systeem

7. Betere z-as thermische uitbreiding

8. Vermogen anti-CAF

9. Superieure dimensionale stabiliteit, dikteuniformiteit en vlakheid

10. Uitstekende door-gat en het solderen betrouwbaarheid

Onze PCB-Mogelijkheden (Turkije-872 SLK SP)

PCB-Materiaal:	De hoge prestaties wijzigden epoxyhars Fr-4
Benoeming:	Turkije-872 SLK SP
Diëlektrische constante:	< 3="">
Laagtelling:	Dubbele Laag, Multilayer, Hybride PCB
Kopergewicht:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
PCB-dikte:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm)
PCB-grootte:	≤400mm X 500mm
Soldeerselmasker:	Groen, Zwart, Matt Black, Blauw, Matt Blue, Gele, Rode enz.
De oppervlakte eindigt:	Naakt koper, HASL, ENIG, OSP, Onderdompelingstin, Onderdompeling Zilveren etc….
Technologie:	HDI, via in stootkussen, Impedantiecontrole, Blind Begraven via/via, Randplateren, BGA, Countsunk-Gaten enz.

Hoofdtoepassingen

1. Radiofrequentie

2. Backpanel, Hoge prestaties gegevensverwerking

3. Linecards, Opslag

4. Servers, Telecommunicatie, basisstation

5. Bureaurouters

Onze Voordelen

ISO9001, ISO14001, IATF16949, ISO13485, Verklaarde UL;

16000㎡ workshop;

30000㎡ outputvermogen per maand;

Prototype aan het grote vermogen van de volumeproductie

IPC Klassen 2/IPC Klasse 3;

Om het even welke laag HDI PCBs;

Levering op tijd: >98%

Het tarief van de klantenklacht: <1>

Typische Eigenschappen (Turkije-872 SLK SP)

	Typische Waarden	Het conditioneren	Ipc-4101 /126
Thermisch
Tg (DMA)	220°C
Tg (DSC)	200°C		> 170°C
Tg (TMA)	190°C	E-2/105
Td (TGA)	340°C		> 340°C
CTE-x-as	12~15 ppm/°C		N/A
CTE-y-as	12~15 ppm/°C	E-2/105	N/A
CTE-z-as	2.30%		< 3="">
Thermische Spanning, Soldeerselvlotter, 288°C	> 60 seconden	A	> 10 seconden
T260	60 min		> 30 min
T288	20 min	E-2/105	> 15 min
T300	5 min		> 2 min
Brandbaarheid	94V-0	E-24/125	94V-0
DK & DF
Diëlektrische constante (RC 50%) @10GHz	3.5
Verliesraaklijn (RC 50%) @10GHz	0,008
Elektro
Diëlektrische constante (RC50%)
1GHz (SPC method/4291B)	3.6/3.4		< 5="">
5GHz (SPC-methode)	3.5	E-2/105	-
10GHz (SPC-methode)	3.5		-
Verliesraaklijn (RC50%)
1GHz (SPC method/4291B)	0.006/0.004
5GHz (SPC-methode)	0,007	E-2/105	< 0="">
10GHz (SPC-methode)	0,008
Volumeweerstandsvermogen	> 1010 MΩ•cm	C-96/35/90	> 106 MΩ•cm
Oppervlakteweerstandsvermogen	> 108 MΩ	C-96/35/90	> 104 MΩ
Elektrische Sterkte	> 40 KV/mm	A	> 30 kV/mm
Diëlektrische Analyse	> 50 kV	A	N/A
Mechanisch
De Modulus van jongelui
Afwijkingsrichting	26 GPa	A	N/A
Vul Richting	24 GPa
Flexural Sterkte
In de lengte	> 60.000 psi	A	> 60.000 psi
Kruiselings	> 50.000 psi	A	> 50.000 psi
Schilsterkte, 1,0 oz-de folie van RTF Cu	4~7 lb/in	A	> 4 lb/in
Waterabsorptie	0,13%	E-1/105+d-24/23	< 0="">
