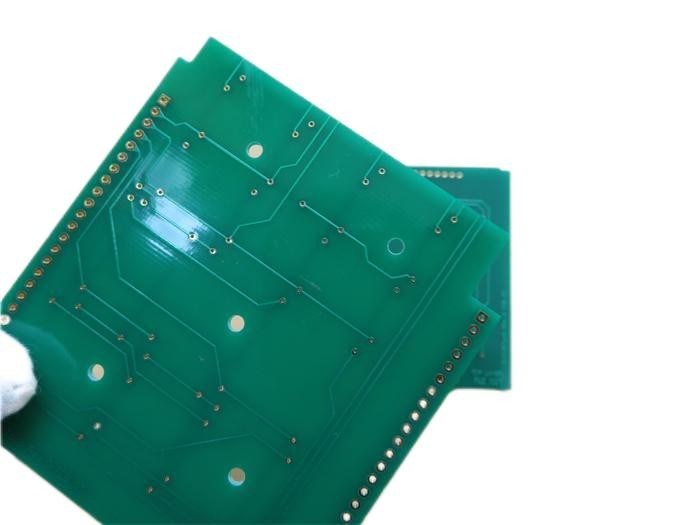

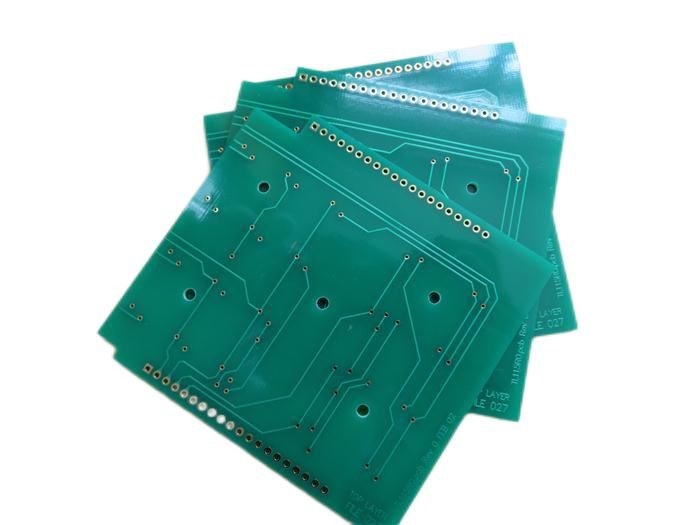

Bouwde de Harde Gouden de Kringsraad van toetsenbordpcb op Tg170 Fr-4 met Groen Soldeerselmasker voort
  • Naam
  • Naam
  • Naam
  • Naam
  • Naam

Bouwde de Harde Gouden de Kringsraad van toetsenbordpcb op Tg170 Fr-4 met Groen Soldeerselmasker voort

MOQ: 1
Prijs: USD 9.99-99.99
Standaardverpakking: Vacuüm
Leveringstermijn: 10 werkdagen
Betaalmethode: T/T / Paypal
Toeleveringskapaciteit: 45000 Stukken per Maand
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
China
Merknaam
Bicheng Technologies Limited
Certificering
UL
Modelnummer
OIC-455-V9.96
Grondstof:
Fr-4 Tg170℃
Raad dik:
1.6mm ±0.16
Buitenkoper dik:
1 oz
De oppervlakte eindigt:
Hard Goud
De Kleur van het soldeerselmasker:
Groen
Kleur van Componentenlegende:
Wit
TEST:
100% elektrotest vroegere verzending
Min. bestelaantal:
1
Prijs:
USD 9.99-99.99
Verpakking Details:
Vacuüm
Levertijd:
10 werkdagen
Betalingscondities:
T/T / Paypal
Levering vermogen:
45000 Stukken per Maand
Productbeschrijving

Bouwde de Harde Gouden de Kringsraad van toetsenbordpcb op Tg170 Fr-4 met Groen Soldeerselmasker voort

(De Gedrukte kringenraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



1.1 algemene beschrijving

Dit is een type van tweezijdige die kringsraad op substraat Fr-4 met Tg 170°C voor de toepassing van toetsenbord wordt voortgebouwd. Het is 1,6 mm dik met wit silkscreen (Taiyo) op groen soldeerselmasker (Taiyo) en hard goud op stootkussens. De grondstof is van Shengyi leverend 1 omhooggaande PCB per paneel. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk wordt 25 raad ingepakt voor verzending.



1.2 eigenschappen en voordelen

1. Industrieel standaardteeltmateriaal met hoge Tg (170℃ door DSC) en uitstekende thermische betrouwbaarheid;

2. Loodvrije assemblage met een maximumterugvloeiingstemperatuur van 260℃;

3. SMT-het proces is bestand tegen terugvloeiing solderen, bestand tegen herwerking;

4. Snel en op tijd levering;

5. ISO9001, ISO14001, UL verklaarde productiefabriek;

6. Concurrerende prijs;

7. Geen kwaliteitsklacht moet geld besparen;

8. Het snelle CADCAM-controleren en vrij PCB-citaat.

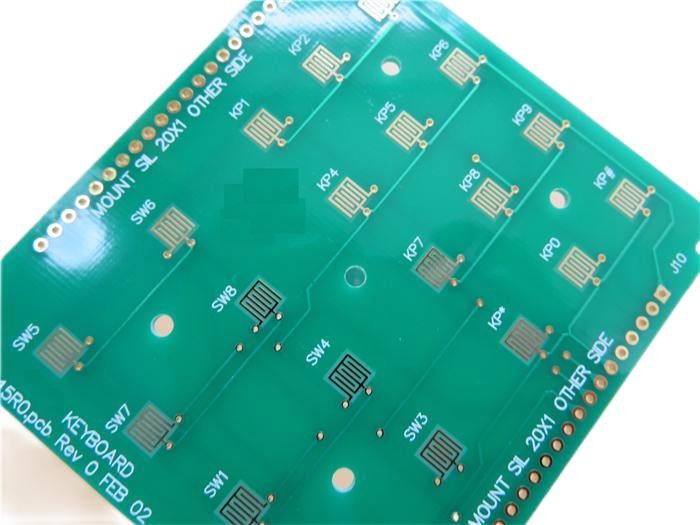

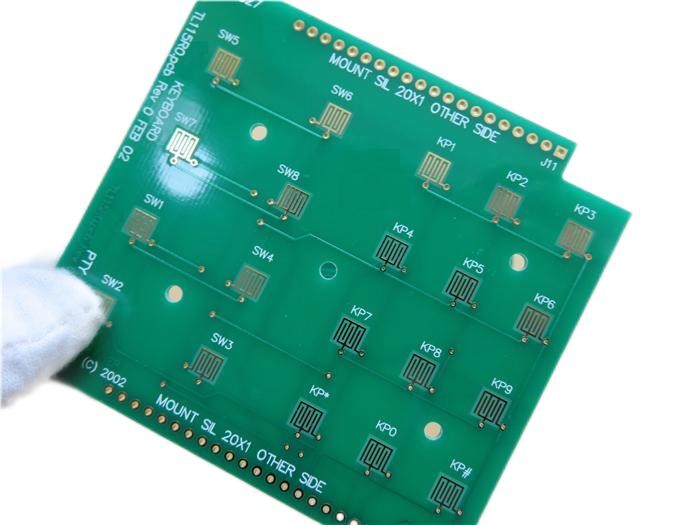

Bouwde de Harde Gouden de Kringsraad van toetsenbordpcb op Tg170 Fr-4 met Groen Soldeerselmasker voort 0



1.3 PCB-Specificaties

Punt Beschrijving Vereiste Daadwerkelijk
Basisinformatie Raadstype Tweezijdige PCB Tweezijdige PCB
Laagtelling 2 lagen 2 lagen
Raadsgrootte 65 x 71mm=1UP 65 x 71mm=1UP
Laminaat Gelamineerd Type FR4 TG≧170: CTI: 175V-249V FR4 TG≧170: CTI: 175V-249V
Leverancier / /
Tg TG ≧170℃ TG ≧170℃
Gebeëindigde dikte 1.6+/10% mm 1,57 mm
Platerendikte PTH-de dikte van Cu >um 20 22.13um
De binnendikte van laagcu 1/1 oz 1/1 oz
De dikte van oppervlaktecu um 35 45.1 um
Soldeerselmasker Materieel type L.P.-4G G-05 L.P.-4G G-05
Leverancier Nan Ya Nan Ya
Kleur Groen Groen
Kies/beide kanten uit Beide Kanten Beide Kanten
S/M dikte >=10.0 um 26.93 um
3M-bandtest GEEN Schil weg geen schil weg
Legende Materieel type S-380W S-380w
Leverancier Tai yo Tai yo
Kleur Wit Wit
Plaats Beide Kanten Beide Kanten
3M-bandtest Geen schil weg geen schil weg
Kring Trace Width (mm) 0.203+/20%mm 0.195mm
Het uit elkaar plaatsen (mm) 0,203+/- 20%mm 0,199 mm
Gegalvaniseerd Goud Nikkel 100u“ 112u“
Goud 10u“ 11.11u“
Reliabiltytests Thermische schoktest 288±5℃, 10sec, 3 cycli GEEN verkleur, GEEN Losmaking
de test van soldeerselabllity 245±5℃ 100% het nat maken
Functie Electrioaltest 100% pas
Norm Een ipc-600H-klasse 2, IPC_6012C-KLASSE 2 100% Pas
Verschijning Visuele inspectie 100% Pas
afwijking en draai <> 0,26%
V-groef V-besnoeiing dikte 0.4±0.1 mm 0.41mm
Hoek 30+/- 5 30º
Boorlijst (mm) T1 PTH 0.508+/0.075mm
T2 PTH 0.710+/0.075mm
T3 NPTH 5.000+/0.05mm



1.4 toepassingen

Elektrische Motor

Bluetooth-PC

Gelijkstroom aan gelijkstroom Convertor

GPS-Spaander

De Adapter van USB Wlan

Rf-Zendontvanger

AC aan gelijkstroom-Omschakelaar

Gecontroleerde Toegang

Multicoupler Combine

Vezel optische receptoren



1.5 ons PCB-Vermogen (2022)

　
Parameter Waarde
Laagtellingen1-32
Substraatmateriaal RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; Tlf-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; Fr-4   (Hoge Tg S1000-2M, Turkije-872 SLK, Turkije-768, het-180A enz.), Fr-4 Hoge CTI>600V; Polyimide, HUISDIER; Metaalkern enz.
Maximumgrootte Het vliegen test: 900*600mm, Inrichtingstest 460*380mm, Geen test 1100*600mm
De Tolerantie van het raadsoverzicht ±0,0059“(0.15mm)
PCB-Dikte 0,0157“ - 0,3937“ (0.40mm--10.00mm)
Diktetolerantie (T≥0.8mm) ±8%
Diktetolerantie (t<0.8mm) ±10%
De Dikte van de isolatielaag 0,00295“ - 0,1969“ (0.075mm--5.00mm)
Minimumspoor 0,003“ (0.075mm)
Minimumruimte 0,003“ (0.075mm)
Buitenkoperdikte 35µm--420µm (1oz-12oz)
Binnenkoperdikte 17µm--350µm (0.5oz - 10oz)
(Mechanisch) boorgat 0,0059“ - 0,25“ (0.15mm--6.35mm)
Gebeëindigd (Mechanisch) Gat 0,0039“ - 0,248“ (0.10mm--6.30mm)
(Mechanische) DiameterTolerance 0,00295“ (0.075mm)
(Mechanische) registratie 0,00197“ (0.05mm)
Beeldverhouding 12:1
Het Type van soldeerselmasker LPI
Min Soldermask Bridge 0,00315“ (0.08mm)
Min Soldermask Clearance 0,00197“ (0.05mm)
Stop via Diameter 0,0098“ - 0,0236“ (0.25mm--0.60mm)
De Tolerantie van de impedantiecontrole ±10%
De oppervlakte eindigt HASL, HASL ALS, ENIG, IMM-Tin, IMM Ag, OSP, Gouden Vinger

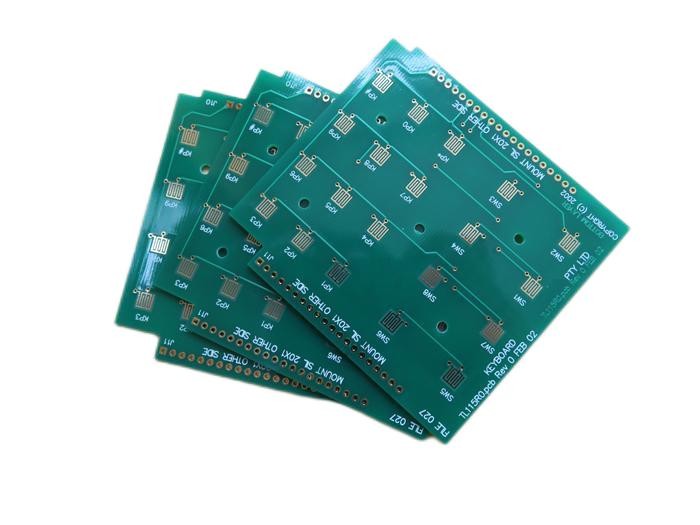

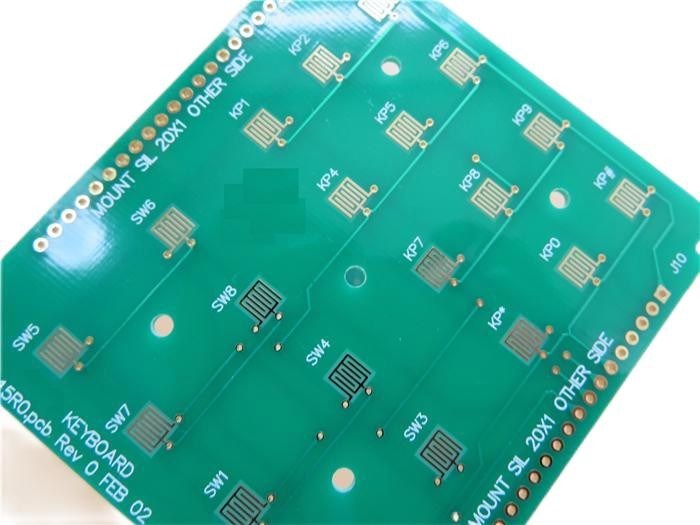

Bouwde de Harde Gouden de Kringsraad van toetsenbordpcb op Tg170 Fr-4 met Groen Soldeerselmasker voort 1
