De zware Raad van de de Hoge Machtskring van Koperpcb bouwde op Fr-4 met 3 Oz Koper voort

Productomschrijving

Zware Koperen PCB Krachtige Printplaat Gebouwd op FR-4 met 3 Oz Koper

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)

1.1 Algemene beschrijving

Dit is een type zware koperen PCB gebouwd op FR-4 substraat met Tg 135°C voor de toepassing van UPS-systemen. Het is 1,6 mm dik metwitte silkscreen(Taiyo) op groenesoldeermasker(Taiyo) enHASLop pads. Het basismateriaal is van ITEQ, dat 1 up PCB per paneel levert. Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van de geleverde Gerber-gegevens. Elk 25 panelen worden verpakt voor verzending.

1.2 Kenmerken en voordelen

1. Het is loodvrij compatibel.

2. Uitstekende bevochtiging tijdens het solderen van componenten en het kan kopercorrosie voorkomen.

3. Betere warmteafvoer van hoge warmte gegenereerd door grote stroom

4. UL, ISO14001, IATF16949 gecertificeerd

5. Betrouwbaarheidstest, isolatieweerstandstest en ionische contaminatietest

6. Snelle levertijd: 3-5 dagen

7. Klachtenpercentage: <1%

1.3 PCB Specificaties

1.4 Toepassingen

Vermogen Omvormers

AC naar DC Stroomomvormer

UPS Ononderbroken Stroomvoorziening

RACk Mount Voeding

Cosel Voeding

AC/DC Schakelende Voeding

Voeding Omvormer

HVAC systemen

DC naar DC Converters

5000 Watt Omvormer

1.5 Zwaar Koper

Over het algemeen wordt de koperfolie van de PCB met een nominale dikte van 105 μm of meer collectief aangeduid als dikke koperfolie (inclusief de oppervlaktebehandelde elektrolytische koperfolie en gewalste koperfolie). De PCB- en koperfolie-industrie, zowel nationaal als internationaal, is meer gewend om de dikke koperfolie specifiek in drie soorten te verdelen op basis van zijn nominale dikte: degene met een dikte van105μm (≥ 3oz) ~ 240μm of meer wordt dikke koperfolie genoemd; degene met een dikte van 300μm of meer wordt superdikke koperfolie genoemd; degene met een dikte van 600μm en hoger wordt super MAX koperfolie genoemd.

De dikke koperfolie ensuperdikkekoperfolie behoren tot een soort speciale PCB-koperfolie. Naast zijn conventionele elektrolytische koperfolie (of gewalste koperfolie) prestaties, heeft het ook speciale prestaties zoals de geleidende laag van een hoogstroomplaat of de binnenste koelmetalen laag van de hoogstroom-PCB, en andere speciale prestatievereisten. Deze speciale prestatievereisten zijn om te voldoen aan de toepassingsomstandigheden, verwerkingsomstandigheden en andere aspecten van zijn downstreamproducten. De toepassingsprestatievereisten ervan worden meestal uitgedrukt in de kenmerken dat het geleidende circuit van dik koper stabiel hoge stroom kan voeren en de door de belaste hoge stroom gegenereerde hoge warmte beter kan verdelen in een substraat.

In de afgelopen jaren, met de uitbreiding van het toepassingsgebied van zware koperen printplaten, en de toename van productie en verkoop, is de productie en verkoop van dikke koperfolie ook aanzienlijk verbeterd. Volgens statistieken is de productie en verkoop ervan goed voor 5 ~ 6% van de wereldwijde productie en verkoop van elektronische koperfolie, wat neerkomt op 17.000 ~ 20.000 ton / jaar.

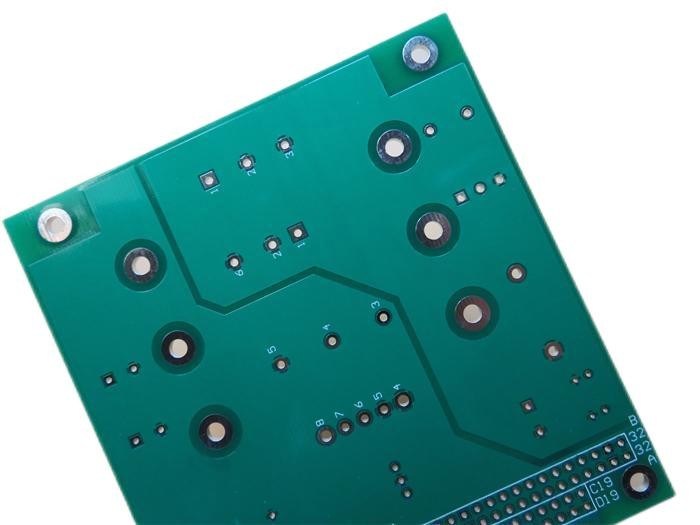

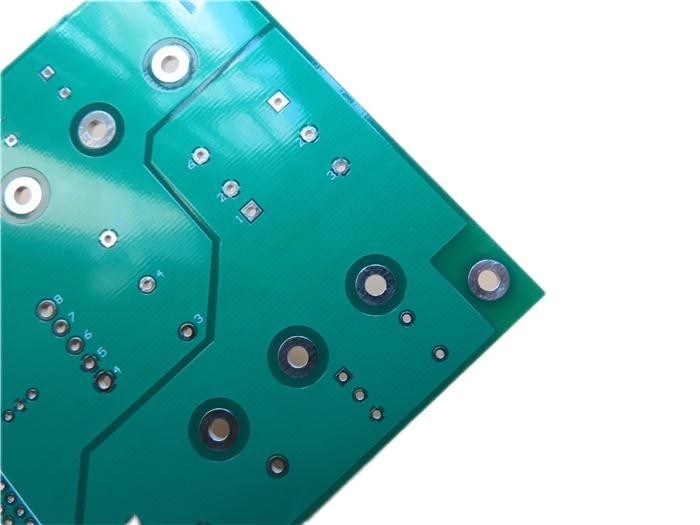

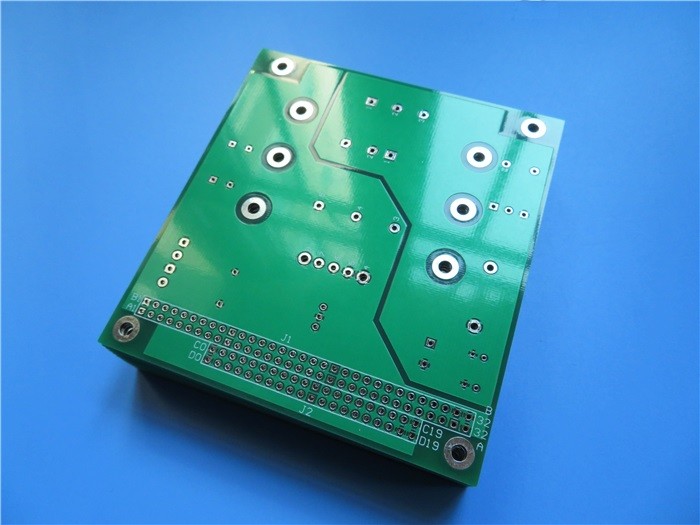

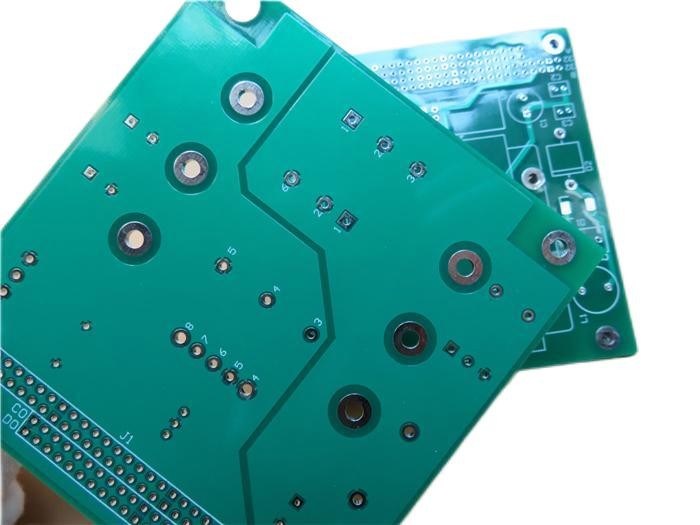

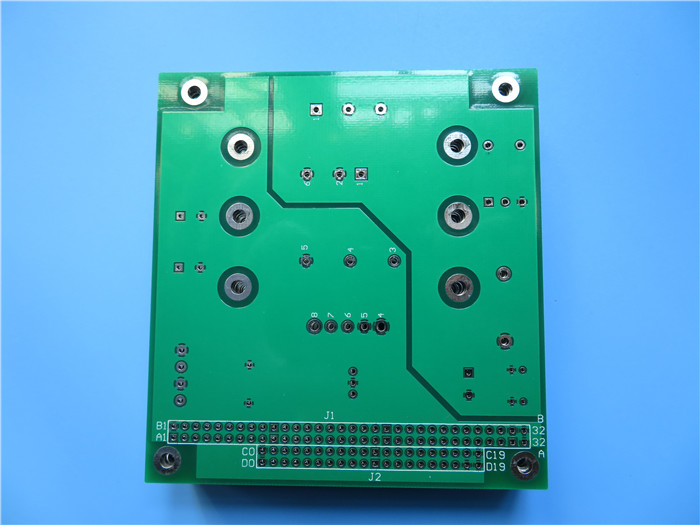

1.6 Meer weergaven van zware koperen PCB
