Multilayer Gedrukte 8-laag PCBs van de Kringsraad bouwde op Tg175℃ Fr-4 met Onderdompelingsgoud voort

Productomschrijving

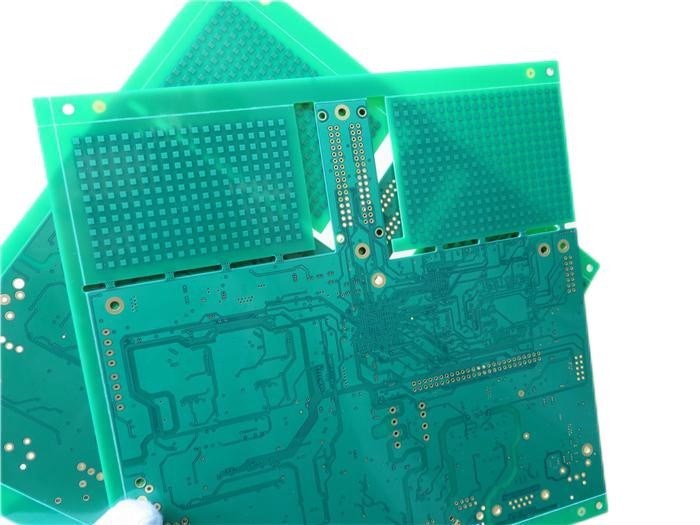

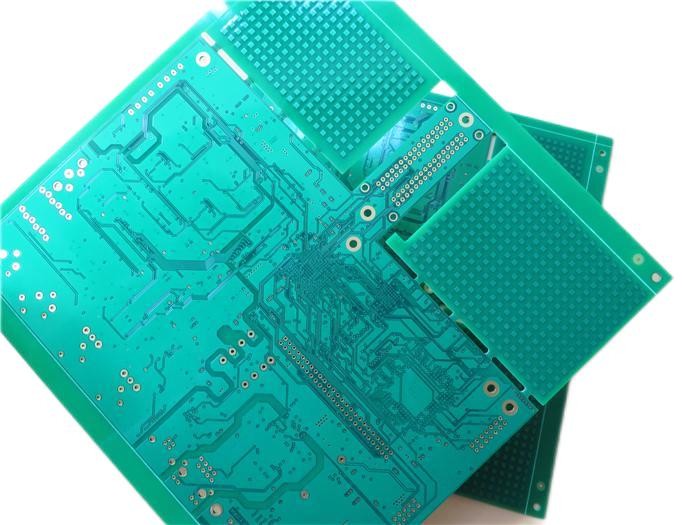

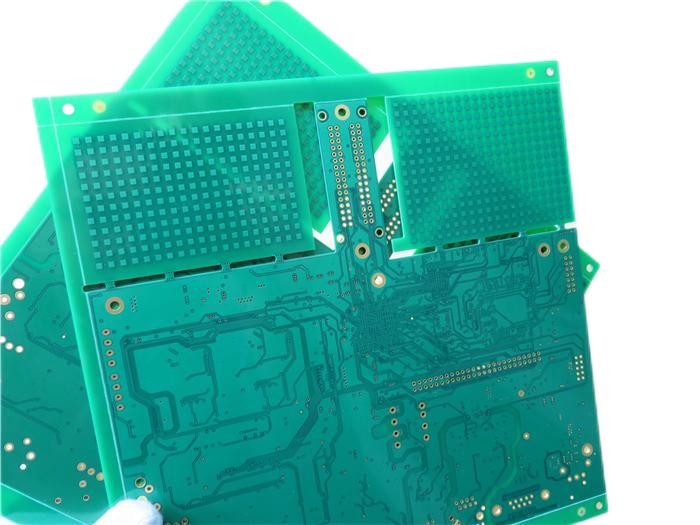

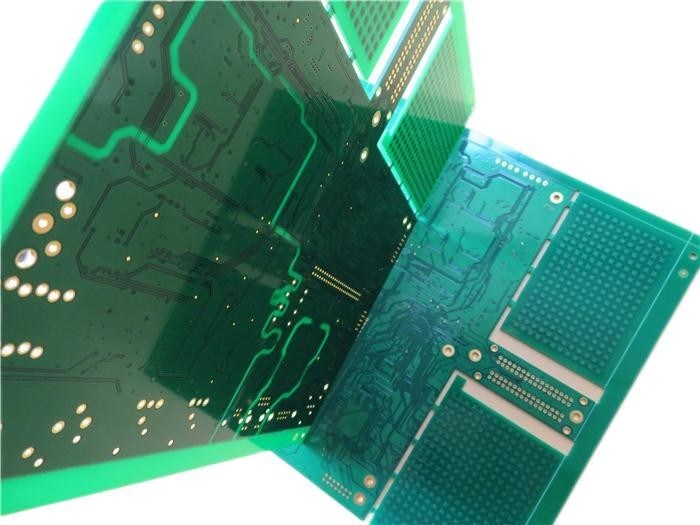

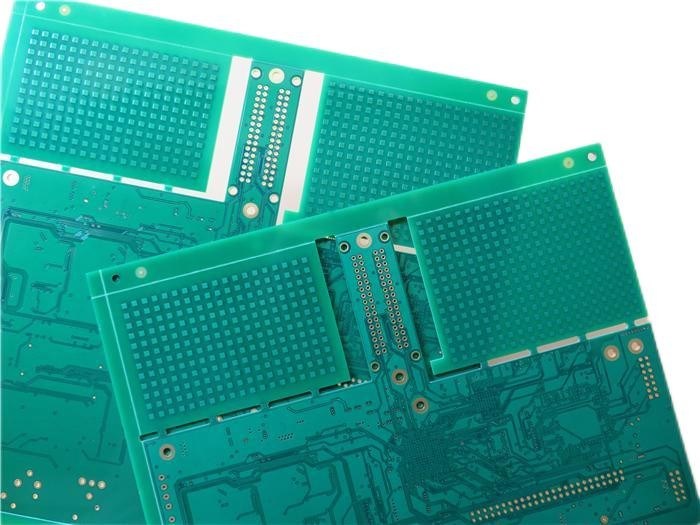

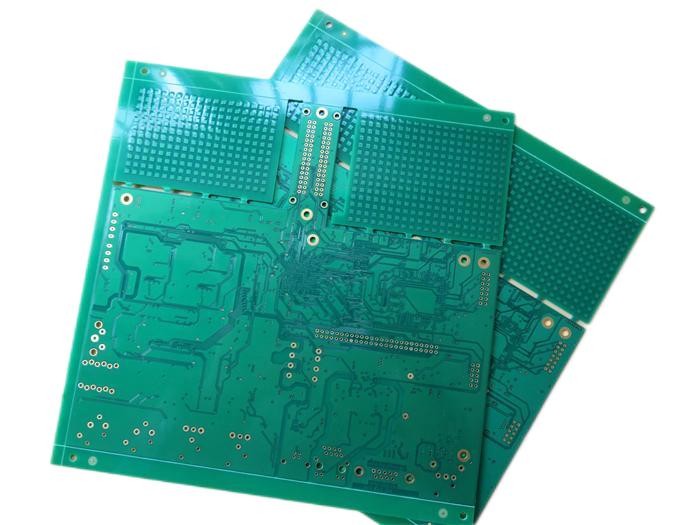

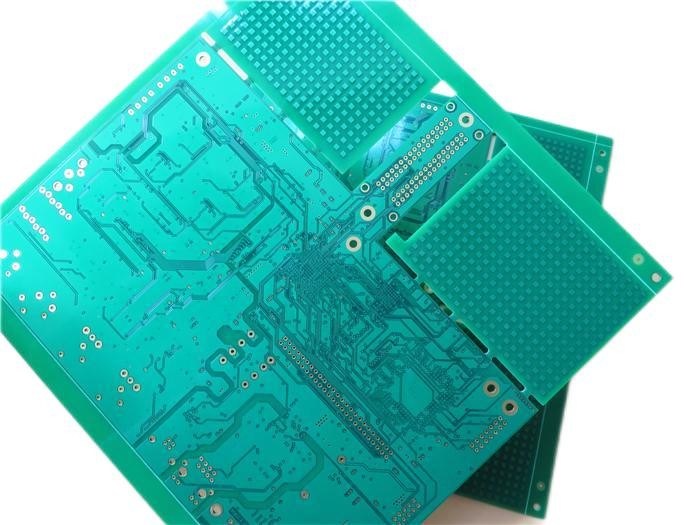

Meerlaags Printplaat 8-laags printplaten Gebouwd op Tg175°C FR-4 met onderdompelingsgoud

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)





1.1 Algemene beschrijving

Dit is een type 8-laags printplaat gebouwd op FR-4 Tg175°C substraat voor de toepassing van Satellietradio. Het is 1,6 mm dik met witte zeefdruk (Taiyo) op groene soldeermasker (Taiyo) en onderdompelingsgoud op pads. Het basismateriaal is van Taiwan ITEQ leverend 1 up PCB per paneel. Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van de geleverde Gerber-gegevens. Elke 25 panelen worden verpakt voor verzending.



1.2 Kenmerken en voordelen

1. High Tg-materialen voldoen aan RoHS en zijn geschikt voor hoge thermische betrouwbaarheidsbehoeften;

2. Onderdompelingsgoud heeft een hoge soldeerbaarheid, geen belasting van printplaten en minder vervuiling van het PCB-oppervlak;

3. Tijdige levering. Hoger dan 98% op tijd leveringspercentage;

4. 30000 m² productiecapaciteit per maand;

5. Meer dan 18 jaar ervaring;

6. Krachtige PCB-mogelijkheden ondersteunen uw onderzoek en ontwikkeling, verkoop en marketing;

7. HDI PCB's op elke laag;

8. Internationale goedkeuringen;





1.3 PCB Specificaties

PCB GROOTTE	215 x 212 mm = 1 ST
BORDTYPE	Meerlaagse printplaat
Aantal lagen	8 lagen
Oppervlaktemontagecomponenten	JA
Doorvoerelementen	JA
LAAG STACKUP	koper ------- 18um(0,5oz)+plaat TOP laag
	Prepreg 7628(43%) 0,195 mm
	koper ------- 35um(1oz) MidLayer 1
	FR-4 0,2 mm
	koper ------- 35um(1oz) MidLayer 2
	Prepreg 7628(43%) 0,195 mm
	koper ------- 35um(1oz) MidLayer 3
	FR-4 0,2 mm
	koper ------- 35um(1oz) MidLayer 4
	Prepreg 7628(43%) 0,195 mm
	koper ------- 35um(1oz) MidLayer 5
	FR-4 0,2 mm
	koper ------- 35um(1oz) MidLayer 6
	Prepreg 7628(43%) 0,195 mm
	koper ------- 18um(0,5oz)+plaat BOT Laag
TECHNOLOGIE
Minimale spoor en ruimte:	4mil/4mil
Minimale / Maximale gaten:	0,3/3,2 mm
Aantal verschillende gaten:	18
Aantal boorgaten:	11584
Aantal gefreesde sleuven:	2
Aantal interne uitsparingen:	0
Impedantiecontrole:	nee
Aantal gouden vingers:	0
BORDMATERIAAL
Glas Epoxie:	FR-4 TG170°C, er<5,4.IT-180, ITEQ Geleverd
Laatste folie extern:	1oz
Laatste folie intern:	1oz
Laatste hoogte van de printplaat:	1,6 mm ±0,16
PLAAT EN COATING
Oppervlakteafwerking	Onderdompelingsgoud (32,1%) 0,05 µm over 3 µm nikkel
Soldeermasker van toepassing op:	TOP en Bodem, 12 micron Minimum
Kleur soldeermasker:	Groen, PSR-2000 KX700G, Taiyo Geleverd.
Type soldeermasker:	LPSM
OMTREK/SNIJDEN	Routering, stempelgaten.
MARKERING
Zijde van componentenlegenda	TOP en Bodem.
Kleur van componentenlegenda	Wit, S-380W, Taiyo Geleverd.
Fabrikantnaam of logo:	Gemarkeerd op de printplaat in een geleider en legende VRIJE RUIMTE
VIA	geplateerd doorlopend gat (PTH), minimale grootte 0,3 mm.
BRANDBAARHEIDSCLASSIFICATIE	UL 94-V0 Goedkeuring MIN.
DIMENSIE TOLERANTIE
Omtrekdimensie:	0,0059"
Printplaat plating:	0,0029"
Boortolerantie:	0,002"
TEST	100% Elektrische test voor verzending
TYPE TE LEVEREN AFBEELDING	e-mail bestand, Gerber RS-274-X, PCBDOC etc
SERVICE GEBIED	Wereldwijd, Globaal.





1.4 Toepassingen

WiFi Range Extender

CCTV Systeem

Satellietcommunicatie

5G Snelheid

Router WiFi 4G

Zonnepaneel Omvormer

GPS Tracking Systemen

Ingebouwde Processor

PLC Programma's

Telefoonsystemen





1.5 Glasovergangstemperatuur (Tg)

De thermische eigenschappen van het harsysteem worden gekenmerkt door de glasovergangstemperatuur (Tg), die altijd wordt uitgedrukt in °C. De meest gebruikte eigenschap is de thermische uitzetting. Bij het meten van de uitzetting ten opzichte van de temperatuur, kunnen we een curve krijgen zoals in de volgende afbeelding. De Tg wordt bepaald door de doorsnijding van de raaklijnen van de vlakke en steile delen van de uitzettingscurve. Onder de glasovergangstemperatuur is het epoxyhars stijf en glasachtig. Wanneer de glasovergangstemperatuur wordt overschreden, verandert het in een zachte en rubberachtige toestand.





Voor de meest gebruikte soorten epoxyhars (FR-4 kwaliteit) ligt de glasovergangstemperatuur in het bereik van 115-130°C, dus wanneer de printplaat wordt gesoldeerd, wordt de glasovergangstemperatuur gemakkelijk overschreden. De printplaat zet uit in de Z-as richting en belast het koper van de gatwand. De uitzetting van epoxyhars is ongeveer 15 tot 20 keer groter dan die van koper bij het overschrijden van Tg. Dit impliceert een zeker risico op scheuren van de wand in doorlopende gaten, en hoe meer hars rond de gatwand, hoe groter het risico. Onder de glasovergangstemperatuur is de uitzettingsverhouding tussen epoxy en koper slechts drie keer, dus hier is het risico op scheuren verwaarloosbaar.



De Tg van een algemene printplaat is boven de 130 graden Celsius, hoge Tg is over het algemeen groter dan 170 graden Celsius, medium Tg is ongeveer groter dan 150 graden Celsius. Printplaten met Tg ≥ 170 °C worden meestal high Tg printplaten genoemd.





1.6 Productieproces van meerlaagse PTH PCB (gevuld met via)

(1). Materiaal knippen

(2). Binnenlaag droge film

(3). Binnenlaag etsen

(4). AOI 1

(5). Zwarte oxidatie

(6). Frezen omtrekframe

(7). Binnenlaag boren

(8). PTH 1

(9). Binnenlaag droge film

(10). Patroon plating 1

(11). Via gevuld

(12). Buitenlaag boren

(13). PTH 2

(14). Patroon plating 2

(15). Buitenlaag droge film

(16). Koper-tin galvaniseren

(17). Strippen en etsen

(18). AOI 2

(19). Soldeermasker

(20). Zeefdruk

(21). Oppervlakteafwerking

(22). Elektrische test

(23). Profiel contouren

(24). FQC

(25). Verpakking

(26). Levering
