Productomschrijving

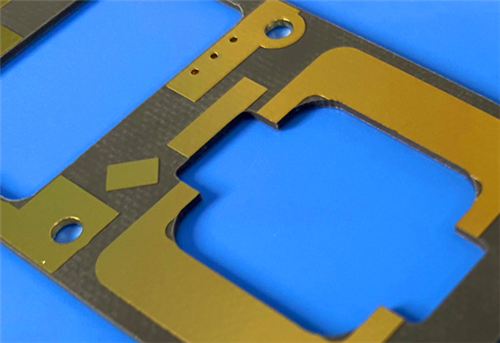

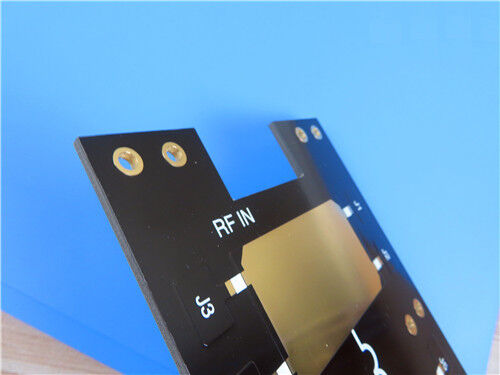

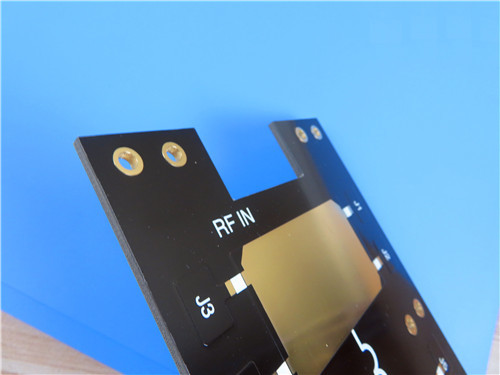

F4BM265 PTFE-laminaat en aangepaste meerlaagse PCB
Snelle reactie

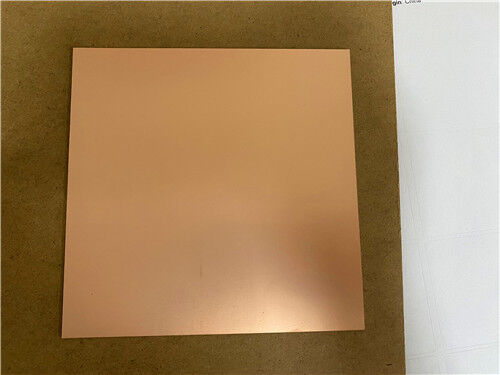

Wat is F4BM265?
Het is een kopergecoat laminaat van hoogwaardige PTFE (polytetrafluorethyleen) glasstof met een dielectrische constante (Dk) van 2,65 en een ultralage dissipatiefactor (Df) van 0,0013 @ 10 GHz.Gemaakt door Taizhou Wangling Isolatie Fabriek, dient het als een kosteneffectieve drop-in vervanging voor geïmporteerde PTFE-substraten in RF/microgolftoepassingen.
Welke PCB's kun je ermee bouwen?
We bieden een complete 4-laagse meerlaagse PCB oplossing op basis van F4BM265, met een totale dikte van 4,14 mm, 35 μm afgewerkt koper, ENIG oppervlakte afwerking, blauw soldeer masker, blinde vias, impedantiebeheersing,en IPC Klasse 3 betrouwbaarheid , satellietcommunicatie en high-power RF-systemen.
Belangrijkste lessen
| Voor ontwerpers |
Voor beroepsbeoefenaars in de aanbestedingssector |
| ✅ Dk 2,65 ± 0,05 voor consistente impedantieregeling |
✅ UL94 V-0, RoHS compliant |
| ✅ Df 0,0013 @ 10 GHz (ultra laag verlies) |
✅ Verkrijgbaar in standaard en aangepaste paneldimensies |
| ✅ Twee koperen varianten: ED (algemeen) en RTF (PIM-geoptimaliseerd) |
✅ Kosteneffectief ten opzichte van geïmporteerde PTFE-laminaat |
| ✅ Ondersteunt blind vias & impedance control |
✅ Productiecapaciteit voor grote hoeveelheden |
| ✅ Werkbereik: -55°C tot +260°C |
✅ Opties met een metalen ondergrond (Al/Cu) voor thermisch beheer |
| ✅ IPC klasse 3 voor toepassingen met een hoge betrouwbaarheid |
✅ Full turnkey pcb fabricage service |
1. Inhoudelijk overzicht
De F4BM265 maakt deel uit van de bredere F4BM-serie van PTFE glasstoflaminaat, ontworpen door een wetenschappelijke formulering van geweven glasstof, PTFE hars,en PTFE-folie onder een strikt compressievormprocesIn vergelijking met de standaard F4B-serie levert de F4BM-serie:
Een breder DK-bereik (2.17 ~ 3.0, aanpasbaar)
Lagere dielectrische verliezen over microwavefrequenties
Een hogere isolatieweerstand
Verbeterde dimensionale stabiliteit door nauwkeurige controle van de verhouding PTFE/glas
Superieure temperatuurstabiliteit (TCDk: -100 ppm/°C)
2. F4BM versus F4BME Welke koperen folie heb je nodig?
| Kenmerken |
F4BM |
F4BME |
| Type koperen folie |
ED (elektrodeponeerd) |
Reverse-treated RTF |
| PIM-prestaties |
Niet gespecificeerd |
≤ -159 dBc |
| Precisie van het circuit |
Standaard |
Preciezer. |
| Verlies van de geleider |
Standaard |
Onderstaande |
| Beste toepassing |
Algemene RF/microgolf |
Basisstations, satellieten, systemen met een laag PIM |
| Beschikbare Cu-dikte |
0.5, 1.0, 1.5, 2,0 oz |
0.5, 1,0 oz |
Kortom: Kies voor F4BM voor kosteneffectieve RF-ontwerpen voor algemeen gebruik.
3. F4BM265 Technisch gegevensblad
| Vastgoed |
Testconditie |
Eenheid |
F4BM265 Waarde |
| Dielektrische constante (Dk) |
10 GHz |
— |
2.65 ± 0.05 |
| Dissipatiefactor (Df) |
10 GHz |
— |
0.0013 |
| |
20 GHz |
— |
0.0019 |
| TCDk (temp. coëfficiënt van Dk) |
-55°C ~ +150°C |
ppm/°C |
- 100 |
| Peelingsterkte (1 oz ED) |
— |
N/mm |
> 18 |
| 1 oz RTF / F4BME) |
— |
N/mm |
> 16 |
| Volumeweerstand |
Normaal |
MΩ·cm |
≥ 6×106 |
| Oppervlakteweerstand |
Normaal |
MΩ |
≥ 1 × 106 |
| Dielectrische sterkte (Z) |
5 kW, 500 V/s |
kV |
> 25 |
| Afbrekingsspanning (X/Y) |
5 kW, 500 V/s |
kV |
> 34 |
| CTE (X/Y) |
-55°C ~ 288°C |
ppm/°C |
14 ¢17 |
| CTE (Z) |
-55°C ~ 288°C |
ppm/°C |
142 |
| Thermische spanning |
260°C, 10 seconden, 3 cycli |
— |
Geen ontlasten |
| Wateropname |
20 ± 2 °C, 24 uur |
% |
≤ 0.08 |
| Dichtheid |
NT1 geïsoleerd |
g/cm3 |
2.25 |
| Operatieve temp. |
Continu |
°C |
-55 ~ +260 |
| Warmtegeleidbaarheid (Z) |
— |
W/(m·K) |
0.36 |
| PIM (alleen F4BME) |
— |
dBc |
≤ -159 |
| Ontvlambaarheid |
UL94 |
Rating |
V-0 |
| Samenstelling |
— |
— |
PTFE + glasstof |
4. Beschikbare configuraties
Opties voor koperen folie
| Soort folie |
Beschikbare diktes |
| ED koper (F4BM) |
0.5 oz (0,018 mm), 1 oz (0,035 mm), 1,5 oz (0,05 mm), 2 oz (0,07 mm) |
| RTF koper (F4BME) |
0.5 oz (0,018 mm), 1 oz (0,035 mm) |
Paneldimensies
| Standaard afmetingen (mm) |
Beschikbare maat (mm) |
| 460 × 610 |
300 × 250 |
| 500 × 600 |
350 × 380 |
| 850 × 1200 |
500 × 500 |
| 914 × 1220 |
840 × 840 |
| 1000 × 1200 |
1000 × 1500 |
5. Toepassingsgebieden
- Ruimte- en cabineapparatuur
- Microwave, RF.
- Militaire radar.
- Voedernetwerken
- Fasegevoelige antennes, antennes met een fasearray
- Satellietcommunicatie en meer.
6. Persoonlijke meerlagige PCB Volledige specificatie
Op basis van F4BM265 bieden wij een complete 4-laag PCB-oplossing met de volgende specificaties:
Opstapelingsconfiguratie
Specificaties van het bord
| Specificatie |
Detail |
| Type van het bord |
Vierlaagse meerlaagse PCB |
| Basismateriaal |
F4BM265 PTFE-laminaat |
| Prepreg |
S1000-2MB |
| Kern |
S1000-2M (0,5 mm) |
| Totaal dikte |
4.14 mm |
| Afgewerkte koper |
35 μm (1 oz) per laag |
| Afmetingen |
245 × 245 mm (1 stuk) |
| Soldeermasker |
Blauw (beide zijden) |
| Zilkscherm |
Wit (beide zijden) |
| Oppervlakte afwerking |
ENIG (electroless Nickel / Immersion Gold) |
| Hoolwandkoper |
25 μm |
| Bijzondere kenmerken |
Blinde vias, impedantieregeling |
| IPC-klasse |
Klasse 3 (hoge betrouwbaarheid) |
Veelgestelde vragen
V1: Wat is het verschil tussen F4BM en F4BME?
A: Beide gebruiken dezelfde PTFE/glas dielektrische, maar verschillen in koperfolie. F4BM gebruikt ED (elektrodeposited) koper en is geschikt voor algemene RF toepassingen.met een superieure PIM-prestatie (≤ -159 dBc)Kies F4BME voor basisstations, satellieten of andere systemen met een lage PIM-gevoeligheid.
Q2: Kan ik de dielectrische constante van F4BM-materiaal aanpassen?
De F4BM-serie ondersteunt DK-waarden van 2,17 tot 3.0Een hogere DK-waarde wordt bereikt door de verhouding van de glasstof te verhogen, waardoor ook de dimensionale stabiliteit wordt verbeterd en de CTE wordt verlaagd, hoewel de Df enigszins kan toenemen.
V3: Wat betekent "totale dikte" tegenover "diëlektrische dikte" bij het bestellen?
A: Wanneer u een bestelling plaatst, moet u vermelden of uw diktevereiste is:
Dielectrische dikte ️ alleen de dikte van de PTFE/glaslaag (exclusief koper)
Totaal dikte dikte met inbegrip van beide koperschichten
Bijvoorbeeld, een plaat met een totale dikte van 0,508 mm met 1 oz koper aan beide zijden zou een dielektrische dikte van ongeveer 0,438 mm hebben.
V4: Kan F4BM265 blind en begraven vias ondersteunen?
A: Ja. F4BM265 is compatibel met gecontroleerde dieptebooringen en sequentiële laminatieprocessen, waardoor het geschikt is voor blind en begraven via ontwerpen.Onze aangepaste 4-laag PCB voorbeeld omvat blinde vias voor HDI-capaciteit.
V5: Wat is de maximale beschikbare paneelgrootte voor F4BM265?
A: De standaard maximale paneldimensies zijn 1000 × 1200 mm. Aanpasbare grotere afmetingen kunnen worden besproken.de maximale afmetingen zijn beperkt tot 500 × 610 mm wegens productiebeperkingen.
V6: Is de F4BM265 geschikt voor RF-toepassingen met een hoog vermogen?
A: Absoluut. Met een warmtegeleidbaarheid van 0,36 W/(m·K) in de Z-richting, een werktemperatuurbereik van -55°C tot +260°C, en een zeer laag dielectriciteitsverlies,F4BM265 is uitstekend in RF-toepassingen met een hoog vermogenVoor een nog betere thermische beheersing kunnen de metalen ondersteunde varianten (F4BM265-AL of F4BM265-CU) worden overwogen.
V7: Is de F4BM265 RoHS-conform en halogeenvrij?
A: Het materiaal is RoHS-compliant en voldoet aan de halogeenvrije eisen.
V8: Wat is de typische doorlooptijd voor aangepaste F4BM265 PCB's?
A: De doorlooptijden variëren afhankelijk van de complexiteit en de hoeveelheid. Voor standaard meerlaagse platen zoals het hierboven beschreven 4-laag ontwerp variëren de typische doorlooptijden van 10 tot 20 werkdagen.Neem contact met ons op voor specifieke projecttijden.
K9: Kunt u impedantiegestuurde PCB's leveren op F4BM265?
A: Ja, we bieden volledige ondersteuning bij het ontwerp en de productie van impedantiebeheersing.En we kunnen impedantietestcoupons leveren met uw bestelling..
V10: Biedt u assemblage diensten voor deze PCB's?
A: Ja, we leveren turnkey pcb assemblage diensten. Vraag contact op met ons verkoopteam voor assemblage opties, component sourcing en testdiensten.
Klaar om te beginnen?
Of u nu F4BM265 ruw laminaat nodig heeft, een metalen variant, of een volledig gefabriceerd meerlagig PCB met blinde vias en impedantiebeheersing, wij zijn hier om te helpen.
Neem vandaag nog contact met ons op voor:
Materialen bemonstering en testen
Ondersteuning bij het ontwerp van een op maat gemaakte stapel
PCB-notering en DFM-beoordeling
Technische ondersteuning voor uw specifieke toepassing
