4 PCB van de laag Hoge Frequentie op 6,6 Mil RO4350B en 10 Mil RO4350B voor Radarsysteem

Productomschrijving

4-laags hoogfrequente printplaat op 6,6 mil RO4350B en 10 mil RO4350B voor radarsysteem
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)

Hoi allemaal,

Meerlaagse hoogfrequente printplaten zijn gemaakt van volledig hoogfrequent materiaal, inclusief prepreg-lijm. Een 4-laags RO4350B printplaat is bijvoorbeeld een samenstelling van 2 kernen van RO4350B-substraten. Zoals iedereen weet, zijn er 8 kernen in de RO4350B-familie, d.w.z. 4 mil (0,101 mm) tot 60 mil (1,524 mm).

Dikte RO4350B

Het is dus erg interessant dat de stapeling van 4 lagen op veel verschillende manieren kan worden gedaan.

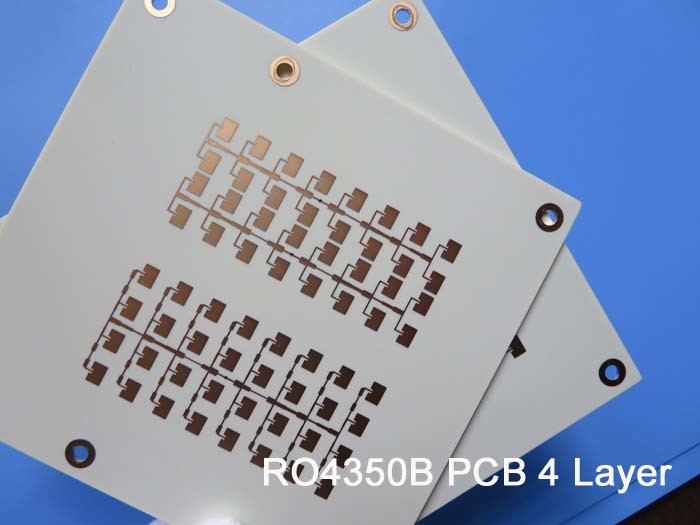

Vandaag bespreken we een 4-laags RO4350B hoogfrequente printplaat gebouwd op 6,6 mil en 10 mil RO4350B-substraat voor de toepassing van radarsystemen. Deze RF-printplaat heeft een dikte van 0,82 mm met een minimale spoorbreedte van 4 mil en een opening van 5 mil. Dit is een puur hoogfrequente meerlaagse printplaat met RO4450B als diëlektrische prepreg. Andere specificaties zijn witte silkscreen over groene soldeermasker, ondergedompeld goud op pads. De gehele printplaat wordt 1 up per paneel geleverd. Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van de geleverde Gerber-gegevens. Elke 50 panelen worden verpakt voor verzending.

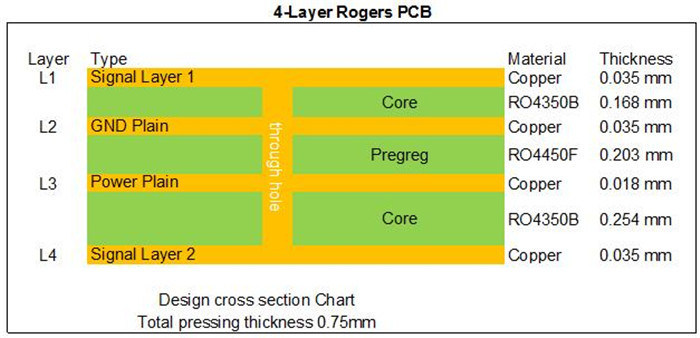

Hier is de detail van de stapeling:



Kenmerken en voordelen
1) Uitstekende hoogfrequente prestaties dankzij lage diëlektrische tolerantie en verlies;
2) Goede weerstand tegen hoge en lage temperaturen (-192℃-260℃);
3) Kwalificatiepercentage van de eerste productie: >95%
4) Levering op tijd: >98%
5) Klachtenpercentage: <1%



Toepassingen
Modulaire oscilloscoop, Vario-koppelaar, Toren-gemonteerde booster, Eindversterker
Splitter, Akoestische detectiesensoren, RF-schakelaars, Trunk-versterker


Parameter en datablad
