4 PCB van de laag Hoge Frequentie op 2 Kernen van 32mil 0.813mm RO4003C en 12mil RO4450F voor Ultrahoge Frequentiekoppeling

4-laags High Frequency PCB Aan 2 Kernen van 32mil 0.813mm RO4003C en 12mil RO4450F voor Ultrahigh Frequency Koppelaar
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)

Hallo allemaal,
Goedendag.

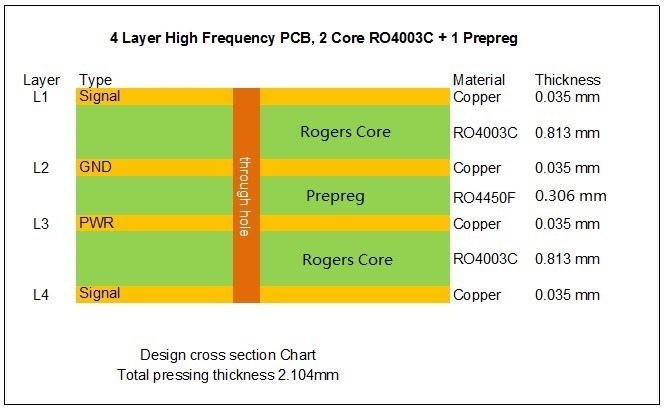

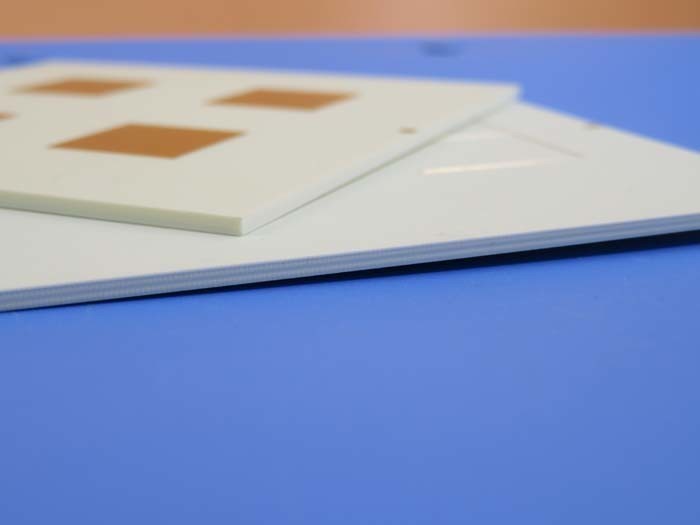

Vandaag bespreken we een type 4-laags high frequency PCB. Deze PCB is opgebouwd uit 2 vellen van 0.813 mm (32 mil) RO4003C kernen met 1 vel RO4450F prepreg voor de toepassing van ultrahigh frequency koppelaar. Hieronder de stack-up.


Over het algemeen worden meerlaagse Rogers high frequency PCB's gemaakt van alle high frequency materialen, inclusief prepreg lijm. Zoals iedereen weet, zijn er 6 kernen in de RO4003C familie, d.w.z. 8 mil (0.203 mm) tot 60 mil (1.524 mm).


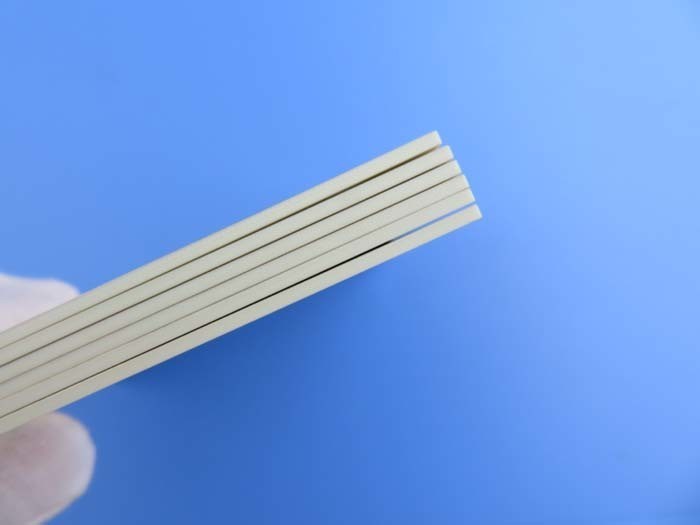

RO4003C Dikte

Het is dus erg interessant dat de stack-up van 4 lagen op veel verschillende manieren kan worden gedaan.


De specificaties van de printplaat zijn als volgt:
Basismateriaal: RO4003C 32mil + RO4450F 12mil PP
Aantal lagen: 4 lagen
Type: Castellatiegaten (halve gaten) aan de rand
Formaat: 113 mm x 80 mm = 1 type = 4 stuks
Oppervlakteafwerking: Immersion goud
Kopergewicht: Buitenlaag 35 μm/ Binnenlaag 35 μm
Soldeermasker / Legenda: nee / nee
Uiteindelijke PCB-hoogte: 2,1 mm
Standaard: IPC 6012 Klasse 2
Verpakking: 20 panelen worden verpakt voor verzending.
Levertijd: 10 werkdagen
Houdbaarheid: 6 maanden


U geniet van de functies en voordelen
1) Uitstekende high frequency prestaties dankzij lage diëlektrische tolerantie en verlies;
2) AOI-inspectie;
3) Voldoen aan uw PCB-behoeften van prototype tot massaproductie;
4) 30.000 vierkante meter maandelijkse capaciteit;
5) 8.000 soorten PCB's per maand;
6) Meer dan 16 jaar PCB-ervaring;


Toepassing
GPS-antenne, WiFi-versterker, Eindversterker, RF-transceiver, TV-antenne, Radar data acquisitie converter, Spreidingsspectrum, Demper


Bijlage: Eigenschappen van RO4003C
