RO3006 PCB-laag met hoge frequentie: Dk 6.15, Low Loss en CTE Matched met koper voor compacte RF-ontwerpen

Merknaam: Rogers Modelnummer: RO3006

Productomschrijving

Wat is RO3006?

Het is een keramisch gevuld PTFE-composietlaminaat van Rogers Corporation. Het is ontworpen voor commerciële microgolf- en RF-toepassingen. De diëlektrische constante (Dk) is 6,15 ±0,15 bij 10 GHz. De dissipatiefactor (Df) is 0,0020 bij 10 GHz. Het materiaal heeft een zeer lage CTE van 17 ppm/°C in de X- en Y-assen. Dit komt overeen met de CTE van koper. De CTE op de Z-as is 24 ppm/°C. De ontledingstemperatuur (Td) bedraagt ​​500°C. Het materiaal heeft een UL94 V-0-classificatie. Het heeft een zeer lage vochtopname (0,02%). Het is ideaal voor toepassingen die een hoge Dk en uitstekende maatvastheid vereisen.



RO3006 PCB-laag met hoge frequentie: Dk 6.15, Low Loss en CTE Matched met koper voor compacte RF-ontwerpen 0



Welke printplaat kan ermee worden gebouwd?

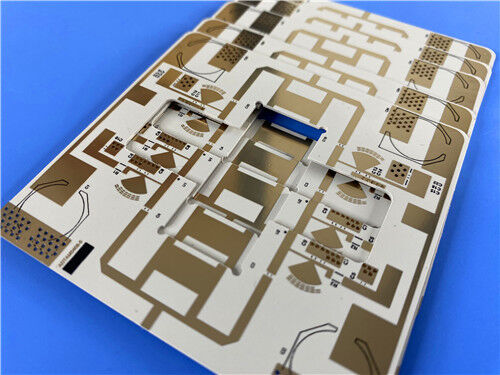

Er kan een complete 2-laags RF-PCB-oplossing worden geleverd. Het bord is gebaseerd op RO3006-materiaal. De uiteindelijke dikte is 0,25 mm (10 mil). Het kopergewicht is 1 oz per laag. OSP (Organic Solderability Conservative) wordt toegepast als oppervlakteafwerking. Aan beide zijden wordt geen soldeermasker aangebracht. Op de bovenste laag is een zwarte zeefdruk gedrukt. Het minimale spoor en de minimale ruimte zijn 5 en 7 mils. De minimale gatgrootte is 0,25 mm. Via beplating is de dikte 20 µm. De kwaliteitsnorm is IPC-klasse 2. Dit bord is ideaal voor autoradar, GPS-antennes, mobiele eindversterkers en patchantennes.





1. Materiaaloverzicht

RO3006 is een keramisch gevuld PTFE-composietlaminaat. Het wordt vervaardigd door Rogers Corporation. Het maakt deel uit van de RO3000®-serie hoogfrequente circuitmaterialen. Deze serie is ontworpen voor commerciële microgolf- en RF-toepassingen.



Het materiaal biedt uitzonderlijke elektrische en mechanische stabiliteit. De mechanische eigenschappen zijn consistent over de gehele RO3000-serie. Dit geldt ongeacht de gekozen diëlektrische constante. Er kunnen meerlaagse plaatontwerpen worden ontwikkeld met verschillende Dk-materialen voor afzonderlijke lagen. Warpage- en betrouwbaarheidsproblemen worden vermeden.



Belangrijkste kenmerken van RO3006:



Keramisch gevuld PTFE-composiet — Het materiaal combineert PTFE met keramische vulstoffen. Dit zorgt voor stabiele elektrische eigenschappen en uitstekende mechanische prestaties.



Hoge diëlektrische constante — De Dk is 6,15 ±0,15 bij 10 GHz. Dit is ideaal voor toepassingen die kleinere circuitgroottes vereisen.



Lage dissipatiefactor — De Df is 0,0020 bij 10 GHz. Signaalverlies wordt geminimaliseerd.



Uitstekende thermische stabiliteit — De ontledingstemperatuur (Td) is > 500°C. Dit is uitzonderlijk voor materialen op PTFE-basis.



Koper-matched CTE — De CTE is 17 ppm/°C in de X- en Y-assen. Dit komt overeen met de CTE van koper. Er wordt een uitstekende maatvastheid bereikt. Typische etskrimp is minder dan 0,5 mil per inch.



Lage CTE op de Z-as — De CTE op de Z-as is 24 ppm/°C. Er wordt gezorgd voor uitzonderlijke geplateerde betrouwbaarheid door gaten. Dit geldt zelfs in ernstige thermische omgevingen.



Stabiele Dk-overtemperatuur — De diëlektrische constante is zeer stabiel over een temperatuurbereik. De stapsgewijze verandering in Dk die optreedt bij PTFE-glasmaterialen bij kamertemperatuur wordt geëlimineerd.





2. RO3006 Technisch gegevensblad

Eigendom Typische waarde Eenheden Testomstandigheden Testmethode
Diëlektrische constante (proces) 6,15 ±0,15 10GHz / 23°C IPC-TM-650 2.5.5.5
Diëlektrische constante (ontwerp) 6.5 8 GHz – 40 GHz Differentiële faselengte
Dissipatiefactor 0,002 10GHz / 23°C IPC-TM-650 2.5.5.5
TCDk -262 ppm/°C -50 tot 150°C / 10 GHz IPC-TM-650 2.5.5.5
Volumeweerstand 10⁵ MΩ-cm Conditie A IPC-TM-650 2.5.17.1
Oppervlakteweerstand 10⁵ Conditie A IPC-TM-650 2.5.17.1
Ontbindingstemperatuur (Td) 500 °C (TGA) ASTM D3850
CTE X-as 17 ppm/°C -55 tot 288°C IPC-TM-650 2.4.41
CTE Y-as 17 ppm/°C -55 tot 288°C IPC-TM-650 2.4.41
CTE Z-as 24 ppm/°C -55 tot 288°C IPC-TM-650 2.4.41
Thermische geleidbaarheid 0,79 W/(m·K) 50°C ASTM D5470
Koperschilsterkte 7.1 pond/in 1 oz EDC na soldeervlotter IPC-TM-650 2.4.8
Young-modulus 1498/1293 MPa 23°C ASTM D638
Dimensionale stabiliteit 1.8 mm/m Conditie A IPC-TM-650 2.2.4
Ontvlambaarheid V-0 UL 94
Vochtopname 0,02 % D48/50 IPC-TM-650 2.6.2.1
Dikte 2.6 g/cm³ 23°C ASTM D792
Specifieke warmtecapaciteit 0,86 J/g/K Berekend
Loodvrij proces compatibel Ja







3. Belangrijkste voordelen van RO3006

Functie Voordeel
Dk is 6,15 ±0,15 Een nauwe tolerantie maakt een consistente impedantiecontrole mogelijk
Df is 0,0020 bij 10 GHz Laag verlies minimaliseert signaalverzwakking in microgolfcircuits
Td bedraagt ​​> 500°C Er wordt een uitzonderlijke weerstand tegen thermische ontleding geboden
CTE X/Y is 17 ppm/°C CTE komt overeen met koper; Er wordt een uitstekende maatvastheid bereikt
CTE Z is 24 ppm/°C Betrouwbare geplateerde prestaties door gaten zijn verzekerd
TCDk is -262 ppm/°C Stabiele Dk-overtemperatuur elimineert stapverandering nabij kamertemperatuur
De thermische geleidbaarheid bedraagt ​​0,79 W/m·K De warmteafvoer is verbeterd vergeleken met standaard PTFE
Vochtopname bedraagt ​​0,02% Zeer lage waterabsorptie zorgt voor stabiele prestaties in vochtige omgevingen
Uniforme mechanische eigenschappen Bij meerlaagse ontwerpen met verschillende Dk-waarden wordt kromtrekken voorkomen
UL94 V-0-classificatie is bereikt De naleving van de brandveiligheid is gewaarborgd





4. Toepassingsgebieden

- Autoradartoepassingen

- Satellietantennes voor mondiale positionering

- Cellulaire telecommunicatiesystemen - eindversterkers en antennes

- Patchantenne voor draadloze communicatie

- Directe uitzendingssatellieten

- Datalink op kabelsystemen

- Meterlezers op afstand

- Voedingsbackplanes





5. Aangepaste 2-laags RF-PCB - Volledige specificatie

Op basis van RO3006 kan een complete 2-laags RF PCB-oplossing worden geleverd. De specificaties staan ​​hieronder weergegeven.



RO3006 PCB-laag met hoge frequentie: Dk 6.15, Low Loss en CTE Matched met koper voor compacte RF-ontwerpen 1



Bordspecificaties

Specificatie Detail
Bordtype 2-laags RF-printplaat
Basismateriaal Rogers RO3006 (0,005" / 0,127 mm kern)
Afgewerkte plaatdikte 0,25 mm (10 mil)
Afgewerkt kopergewicht 1 oz (35 µm) per laag
Bordafmetingen 43,66 × 28,01 mm (1 stuk)
Minimale spoor/ruimte 5/7 mil
Minimale gatgrootte 0,25 mm
Via plaatdikte 20 µm
Oppervlakteafwerking OSP (organisch conserveermiddel voor soldeerbaarheid)
Bovenste soldeermasker Nee
Onderste soldeermasker Nee
Top zeefdruk Zwart
Onderste zeefdruk Nee
IPC-classificatie Klasse 2
Kunstwerkformaat Gerber RS-274-X
Testen 100% elektrische test (vóór verzending)
Beschikbaarheid Wereldwijd





6. Waarom OSP Finish wordt gebruikt

Voor deze RF-printplaat is gekozen voor OSP (Organic Solderability Conservative). De voordelen staan ​​hieronder vermeld.

Voordeel Voordeel
De soldeerbaarheid blijft behouden Het koperoppervlak is beschermd tegen oxidatie tot aan het solderen
Er is een vlak oppervlak voorzien Dit is ideaal voor SMT-componenten met een fijne spoed
Er wordt een kosteneffectieve afwerking bereikt OSP is goedkoper dan ENIG of vergulden
Loodvrij compatibel OSP is compatibel met loodvrije soldeerprocessen
Geen significante RF-impact OSP introduceert geen significant verlies bij RF-frequenties
Herwerkbaar Borden kunnen indien nodig eenvoudig worden herwerkt





7. Waarom er geen soldeermasker wordt gebruikt

Voordeel Voordeel
Het gewicht wordt verminderd Er worden dunne, lichtgewicht planken verkregen
De kosten worden verlaagd Het aanbrengen van een soldeermasker is geëlimineerd
RF-prestaties zijn geoptimaliseerd Soldeermasker kan de impedantie beïnvloeden en verlies veroorzaken bij hoge frequenties
Blanke koperaarding is ingeschakeld Er kunnen directe aardverbindingen worden gemaakt
Visuele inspectie is vereenvoudigd Sporen en pads zijn duidelijk zichtbaar





Vergelijkingstabel – RO3006 versus RO3003 versus RO3035

Parameter RO3006 RO3003 RO3035
Dk op 10 GHz 6,15 ±0,15 3,00 ±0,04 3,50 ±0,05
Df op 10 GHz 0,002 0,001 0,0015
CTE X/Y (ppm/°C) 17/17 17/17 17/17
CTE Z (ppm/°C) 24 24 24
Td (°C) >500 >500 >500
Thermische geleidbaarheid (W/m·K) 0,79 0,5 0,5
Vochtopname (%) 0,02 0,02 0,02
Primair gebruik Hoog-DK RF Weinig verlies, weinig DK Evenwichtige Dk/Df





Vraag 1: Wat is de diëlektrische constante van RO3006?

Het proces Dk is 6,15 ±0,15 bij 10 GHz en 23°C. Het ontwerp Dk is 6,50 van 8 GHz tot 40 GHz. Door deze hoge Dk kunnen kleinere circuitgroottes worden bereikt.





Vraag 2: Waarom is de CTE van RO3006 belangrijk?

De CTE in de X- en Y-as is 17 ppm/°C. Dit komt overeen met de CTE van koper. Er wordt een uitstekende maatvastheid geboden. De etskrimp bedraagt ​​minder dan 0,5 mil per inch. De CTE op de Z-as is 24 ppm/°C. Betrouwbare geplateerde prestaties door gaten zijn verzekerd.





Vraag 3: Wat is OSP-afwerking en waarom wordt het gebruikt?

OSP staat voor Organic Solderability Conservative. Het is een organische coating op waterbasis die op koperen pads wordt aangebracht. Het beschermt het koper tegen oxidatie vóór het solderen. Het is kosteneffectief. Het zorgt voor een vlak oppervlak. Het is compatibel met loodvrij solderen.





Vraag 4: Is RO3006 geschikt voor radartoepassingen in de automobielsector?

Ja. RO3006 wordt veel gebruikt in 77 GHz autoradartoepassingen. De hoge Dk, het lage verlies, de uitstekende thermische stabiliteit en de lage CTE maken het ideaal voor deze toepassing.





Vraag 5: Wat is de typische doorlooptijd voor op maat gemaakte RO3006-PCB's?

A: Doorlooptijden variëren op basis van complexiteit en hoeveelheid. Voor 2-laags RF-PCB's zoals het beschreven voorbeeld bedragen de typische levertijden 7 tot 12 werkdagen. Neem contact met ons op voor specifieke projecttijdlijnen.





Klaar om aan de slag te gaan?

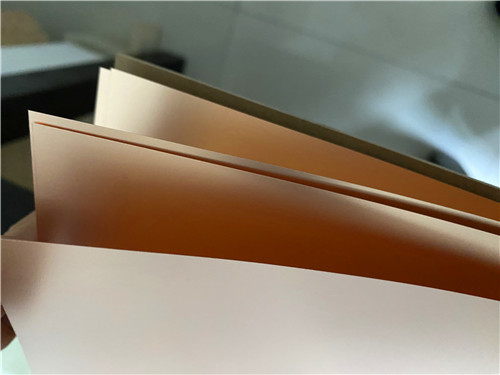

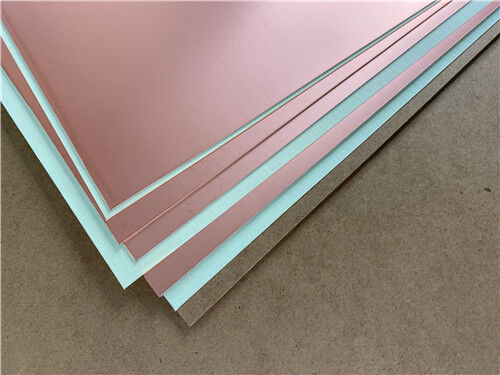

RO3006 onbewerkt laminaat kan worden verstrekt. Er kunnen volledig gefabriceerde 2-laags RF-PCB's met OSP-afwerking en fijne lijnmogelijkheden worden vervaardigd.

Neem vandaag nog contact met ons op voor:

Materiaalbemonstering en testen

Hulp bij het ontwerpen van RF-circuits

Impedantieberekening en ontwerpondersteuning

PCB-citaten en DFM-beoordeling

Technische ondersteuning voor uw specifieke toepassing
