WL-CT615 DK6.15 Hoge-prestatie thermohardende koolwaterstof/keramische laminaat & aangepaste 2-laags printplaatoplossing

Productomschrijving

WL-CT615 High-Performance Thermoset Hydrocarbon/Ceramic Laminate & Custom 2-Layer PCB Solution

Inleiding tot WL-CT615

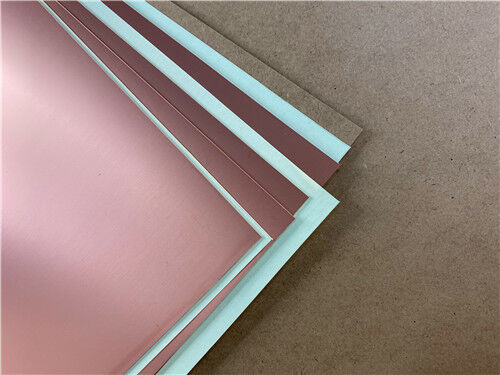

WL-CT615 is een hoogwaardig thermohoudend hoogfrequentielaminaat op basis van hars, vervaardigd door Taizhou Wangling Insulating Material Factory.WL-CT-seriede dielektrische laag bestaat uit koolwaterstofhars, keramische vulstoffen en glasvezelstofversterking,een uitstekende prestatie met lage verliezen, met behoud van uitzonderlijke PCB-verwerkbaarheid.

Een van de belangrijkste voordelen van de WL-CT615 is deFR4-compatibele verwerkingIn tegenstelling tot PTFE-materialen die een gespecialiseerde behandeling vereisen, kan WL-CT615 worden verwerkt met behulp van standaard FR4-productietechnieken.het aanbieden van superieure stabiliteit en consistentie van het circuit, terwijl het fabricageproces aanzienlijk wordt vereenvoudigdDit maakt het een ideale vervanging voor vergelijkbare buitenlandse producten.

Dekoolwaterstofharsencomposiet keramisch systeemheeft een uitzonderlijk laag dielectriciteitsverlies, een hoge temperatuurweerstand en een uitstekende temperatuurstabiliteit.waarborging van dimensie stabiliteit en betrouwbare gehalte van de door-gat bekleding, zelfs bij verhoogde temperaturen.

De WL-CT-serie biedt een breed scala aan dielektrische constanten, waaronder 3.00, 3.30, 3.38, 3.48, 4.10, en 6.15, die flexibiliteit biedt in het ontwerp voor verschillende toepassingen.

Opties voor koperen folie

Opmerking: WL-CT615 is beperkt tot ED-koperfolie.

Belangrijkste technische specificaties (WL-CT615)

Kenmerken en voordelen

WL-CT615 biedt een uitgebreide reeks voordelen voor toepassingen met hoge frequentie en hoge betrouwbaarheid:

FR4-compatibele verwerking:Kan worden vervaardigd met behulp van standaard FR4-productietechnieken zonder speciale verwerking, in tegenstelling tot PTFE-materialen.

Superieure thermische stabiliteit:Met een hoge Tg (> 280°C) en een lage TCDk (-122 ppm/°C) behoudt WL-CT615 een stabiele elektrische prestatie in een breed temperatuurbereik.

Hoge PTH-betrouwbaarheid:Een lage Z-as CTE (33 ppm/°C) in combinatie met een koper-matched XY CTE zorgt voor een betrouwbare integriteit van het door-gat geplaatst onder thermische cyclus.

Uitstekend thermisch beheer:De thermische geleidbaarheid van 0,72 W/ ((m·K) overschrijdend de typische thermoplastische materialen maakt een efficiënte warmteafvoer mogelijk in energietoepassingen.

Stralingsbestendigheid en lage uitgassing:Geschikt voor lucht- en ruimtevaart en defensie toepassingen die uitzonderlijke betrouwbaarheid vereisen.

Versatile ontwerpopties:Verkrijgbaar in meerdere Dk-waarden en compatibel met aluminiumbasisplaten voor afscherming en warmteafvoer.

Kosteneffectief:Commerciële kwaliteit, grote productie met een uitstekende prijs-prestatie verhouding.

Op maat gemaakte PCB-oplossing met twee lagen op WL-CT615

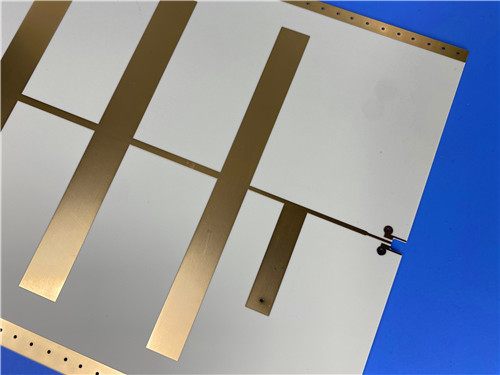

Met behulp van de geavanceerde eigenschappen van WL-CT615, bieden we de volgende precisie-engineered 2-laag rigide PCB oplossing.Dit ontwerp is ideaal voor hoogfrequente toepassingen die uitstekende thermische stabiliteit vereisen, FR4-compatibele verwerking en betrouwbareelektrische prestaties.

PCB-constructiedetails

Ontwerp en productie

FR4-compatibele verwerking:WL-CT615 kan worden verwerkt met behulp van standaard FR4-productietechnieken, waardoor kortere doorlooptijden, lagere kosten en superieure stroomconsistentie worden geboden in vergelijking met materialen op basis van PTFE.

High-DK ontwerp:Met een Dk van 6,15 ± 0.15, maakt dit PCB een aanzienlijke vermindering van de grootte van het circuit mogelijk, ideaal voor compacte RF- en microgolfmodules.

Finale functionaliteit:Ondersteunt 4/5 mil trace/space en 0,4 mm micro-vias, waardoor dichte hoogfrequente schakelingen mogelijk zijn.

Groen soldeermasker aan beide kanten:Biedt een uitgebreide bescherming voor zowel de bovenste als de onderste koperschaal, waardoor de betrouwbaarheid op lange termijn wordt gewaarborgd.

Witte zijdeplaat aan beide zijden:Een duidelijke identificatie van de onderdelen aan beide zijden vergemakkelijkt de montage en inspectie.

ENEPIG Oppervlakteafwerking: Elektroless Nickel Elektroless Palladium Immersion Gold(ENEPIG) biedt een vlak, hoog oplosbaar oppervlak met een uitstekende oxidatieweerstand.het garanderen van een superieure draadbindingscapaciteit en betrouwbaarheid op de lange termijn ­ ideaal voor zeer betrouwbare lucht- en ruimtevaart- en defensietoepassingen.

Uitstekende PTH-betrouwbaarheid:Met 20 μm via plating en een lage Z-as CTE (33 ppm/°C) biedt het PCB uitstekende plated-through-hole integriteit.

Strikte kwaliteitscontrole:Elk bord ondergaat 100% elektrische tests en wordt vervaardigd volgens IPC-Klasse-2-normen, waardoor consistente kwaliteit en prestaties gegarandeerd worden.

Typische toepassingen

Basisstation- en satellietantennes

Automobiele radar, sensoren en navigatiesystemen

Versterkers

Hoogfrequente satellietkoppen

RF-apparaten en filters

WiMAX-antennes en gedistribueerde antennes

Fase-array-antennen en straalvormende netwerken

Luchtvaart- en defensieapparatuur

Conclusies

Als gespecialiseerde leverancier van op maat gemaakte hoogfrequente circuitboards, combineren we de bewezen prestaties vanWangling WL-CT615- een thermovast koolwaterstof/keramisch laminaat met uitzonderlijke thermische stabiliteit, FR4-compatibele verwerking,en hoge betrouwbaarheid met onze precisie productiecapaciteit om PCB-oplossingen van wereldklasse te leverenOns 2-lagen aanbod maakt volledig gebruik van de hoge dielektrische constante (6,15), lage verliezen (0,0040 @ 10 GHz), hoge Tg (> 280 °C), koper-matched CTE en superieure thermische geleidbaarheid (0,72 W/m·K) van WL-CT615.Zorg voor uw meest veeleisende RF, ruimtevaart en defensie ontwerpen bereiken optimale prestaties en betrouwbaarheid.

Of u nu automobielradarsystemen, satellietcommunicatiebelastingen, basisstationantennes of krachtige RF-versterkers ontwikkelt, ons ingenieursteam is klaar om uw project te ondersteunen.

Voor technische consultaties, monsters of bestellingen in volume, neem vandaag nog contact met ons op.

We kijken ernaar uit om uw vertrouwde partner te zijn in hoogfrequente innovatie.
