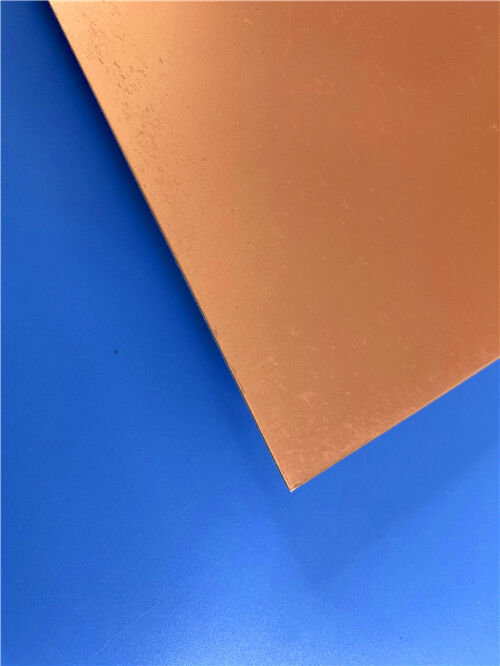

Wangling TFA1020 dubbelzijdig PCB-materiaal PTFE/Ceramic Composite Laminate voor de luchtvaart met RTF (reverse-treated foil)

Productomschrijving

TFA1020 PTFE/Ceramic Composite Laminate voor de lucht- en ruimtevaart & Custom Ultra-Thin 2-Layer PCB Solution

1. Inleiding tot TFA1020

TFA1020 is een hoogfrequentielaminaat van de TFA-serie, vervaardigd door Taizhou Wangling Insulation Material Factory.De dielectrische laag bestaat uit PTFE-hars en keramische vulstoffen, zonder versterking van glasvezelstof.In tegenstelling tot traditionele PTFE laminaat die hars geïmpregneerd glasvezel doek gebruiken,de TFA-serie maakt gebruik van een geavanceerd geprefabriceerd plaatproductieproces gevolgd door een gespecialiseerde laminatietechniek, wat resulteert in superieure elektrische, thermische en mechanische eigenschappen.

De afwezigheid van glasvezeldoek elimineert het "glasvezel-effect" dat dielektrische constante variaties en verhoogd verlies bij hoge frequenties kan veroorzaken.TFA1020 maakt gebruik van een groot volume gelijkmatig verspreide speciale nano-ceramica gemengd met PTFE-hars, leveren:

• Uitstekende frequentiestabiliteit tot 77 GHz, voor millimetergolf- en automotive radartoepassingen
• Minimaal dielektrisch verlies
• Minimale X/Y/Z-anisotropie voor een consistente prestatie in alle richtingen
• CTE met koperen matching voor betrouwbare integriteit van het door-gat geplaatst
• Stabiele dielectrische temperatuurkenmerken

DeTFA-serieBiedt vierdielectrische constanteopties:2.94, 3.0, 6.15, en 10.2, overeenkomend met de delennummers TFA294, TFA300, TFA615 en TFA1020.

De TFA-serie wordt standaard geleverd metRTF (reverse-treated foil)een laag ruwheidsplaat van koper, waardoor het verlies van geleiders wordt verminderd en tegelijkertijd een uitstekende peelingsterkte wordt geboden.en het materiaal kan worden geleverd met aluminium- of koperen basisplaten voor een verbeterd thermisch beheer.

2. Belangrijkste technische specificaties (TFA1020)

Opmerking: Voor dielektrische diktes van meer dan 1,5 mm kan een zeer kleine hoeveelheid glasvezelstof worden toegevoegd voor structurele versterking.

3. Kenmerken en voordelen

TFA1020 biedt een uitgebreide reeks voordelen voor hoogfrequente, lucht- en ruimtevaarttoepassingen en toepassingen met een hoge betrouwbaarheid:

Superieure hoogfrequente prestaties:De afwezigheid van glasvezeldoek elimineert anisotrope effecten en zorgt voor een consistente elektrische prestatie in alle richtingen.0015 @ 10 GHz) zorgt voor minimaal signaalverlies.

Circuit miniaturisatie:Met een Dk van 10.20, TFA1020 maakt een aanzienlijke afmetingsreductie mogelijk in vergelijking met low-Dk materialen, waardoor het ideaal is voor compacte RF- en microgolfmodules.

Uitstekende fasestabiliteit:Stabiele frequentie- en faseprestaties van -55°C tot +150°C zorgen voor een betrouwbare werking in omgevingen met wisselende temperaturen.

Uitzonderlijk warmtebeheer:De thermische geleidbaarheid van 0,88 W/(m·K) aanzienlijk hoger dan bij standaard PTFE-materialen maakt een efficiënte warmteafvoer mogelijk bij toepassingen met een hoog vermogen.

Ruimtevaart betrouwbaarheid:Stralingsbestendigheid en lage uitgassing maken de TFA1020 geschikt voor ruimtevaart, ruimtevaart en defensie.

Vereenvoudigde verwerking:Kan worden verwerkt met behulp van standaard PTFE-PCB-productietechnieken, met uitstekende bewerkbaarheid voor fijne lijncircuits en dichte gatenpatronen.

Hoge PTH-betrouwbaarheid:Een lage CTE op de Z-as (30 ppm/°C) in combinatie met een XY-CTE met koper zorgt voor een betrouwbare integriteit van de doorloop van het gat.

Verscheidenheid aan bekleding:Standaard RTF koperen folie vermindert geleiderverlies en biedt een uitstekende schilvastheid; optioneel gewalst koper, ingebedde 50Ω weerstandfolie, aluminium of koperen basisplaten beschikbaar.

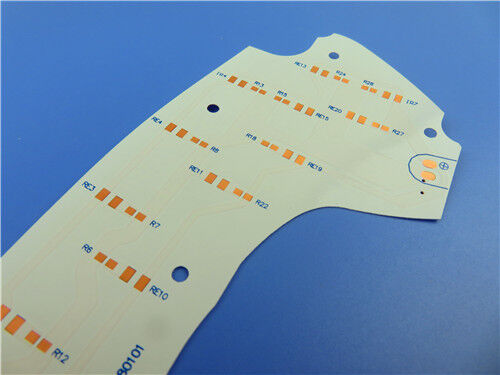

4. Custom Ultra-dunne 2-laag PCB-oplossing op TFA1020

Gebruikmakend van de geavanceerde eigenschappen van TFA1020, bieden we de volgende precisie-engineered ultra-dunne 2-laag rigide PCB oplossing.microgolven, en ruimtevaarttoepassingen die uitzonderlijke elektrische prestaties en compacte vormfactoren vereisen.

Ontwerp en productie

Ultra-dunne profiel: slechts 0,25 mm afgewerktmet een dikte van 5 mil (0,127 mm)Deze PCB biedt een uitzonderlijk lichtgewicht en laagprofieloplossing, ideaal voor ruimtebeperkte luchtvaart-, satelliet- en draagbare RF-modules.

High-DK-ontwerp: met eenDk van 10,20 ± 0.20, maakt dit PCB een aanzienlijke vermindering van de grootte van het circuit mogelijk, waardoor compacte antennearrays, faseverschuivers en RF-front-end-modules mogelijk zijn.

Ultra-Low Loss Performance: De dissipatiefactor van 0,0015 bij 10 GHz zorgt voor een minimaal invoegverlies, waardoor de signaalintegriteit in hoogfrequente en millimetergolftoepassingen behouden blijft.

Finale functionaliteit: ondersteunt 4/6 mil trace/space en0.35 mm micro-vias, waardoor dichte hoogfrequente schakelingen mogelijk zijn.

Geen soldeermasker / geen zijdefilter:Demet een diameter van niet meer dan 20 mmHet gebruik van een oppervlak met pure goud afwerking zorgt voor een optimale signaalintegriteit voor hoogfrequente ontwerpen.

Gekoelde oppervlakte: Emet een gewicht van niet meer dan 10 kgeen uitzonderlijk vlak, hooggeleidend en oxidatiebestendige oppervlakte met uitstekende draadbinding en soldeerbaarheid.Puur goud elimineert alle mogelijke magnetische of corrosieproblemen in verband met nikkellagen, waardoor het de voorkeur krijgt voor hoogfrequente, ruimtevaart- en RF-toepassingen waar signaalintegrititeit en betrouwbaarheid van cruciaal belang zijn.

RTF Koperfolie: De standaard RTF-koperfolie met lage ruwheid vermindert het verlies van geleiders en biedt een uitstekende schilvastheid.

Uitstekende PTH-betrouwbaarheid:20 μm via bekledingen een lage CTE van de Z-as (30 ppm/°C), biedt het PCB zelfs onder thermische cyclusomstandigheden een uitstekende integriteit van het geplatte doorgat.

Strikte kwaliteitscontrole: Elk bord ondergaat 100% elektrische testen en wordt vervaardigd volgens IPC-Klasse-2-normen, waardoor consistente kwaliteit en prestaties worden gegarandeerd.

5. Typische toepassingen

Aerospace-apparatuur

Microwave- en antennesystemen

Radarsystemen

Fase-array-antennen en straalvormende netwerken

Satellietcommunicatie en navigatie

Versterkers

Millimetergolftoepassingen

Test- en meetapparatuur

6Conclusies

Als gespecialiseerde leverancier van aangepaste hoogfrequente circuitboards, combineren we de bewezen prestaties van Wangling TFA1020 ∙ een lucht- en ruimtevaartklasse,PTFE/keramisch composiet zonder glasvezel met uitzonderlijke elektrische vermogen, thermische en mechanische eigenschappen met onze precisie productiecapaciteit om PCB-oplossingen van wereldklasse te leveren.Onze ultradunne 2-laag aanbieding maakt volledig gebruik van de hoge dielectrische constante van TFA1020 (10.20), ultra laag verlies (0,0015 @ 10 GHz), koper-matched CTE (16/16 ppm/°C), hoge thermische geleidbaarheid (0,88 W/m·K) en 77 GHz-capaciteit, zodat uw meest veeleisende RF, luchtvaart,en defensie ontwerpen bereiken optimale prestaties en betrouwbaarheid in de meest compacte vormfactoren.

Of u nu gaat werken aan satellietcommunicatie, antennes, radarsystemen voor auto's of krachtige RF-versterkers, ons engineeringteam is klaar om uw project te ondersteunen.Voor technische raadplegingen, monsters of bestellingen, neem vandaag nog contact met ons op.

We kijken ernaar uit om uw vertrouwde partner te zijn in hoogfrequente innovatie.
