TP440 DK-waarde 4.4 Hoogfrequente thermoplastische PPO/keramisch gelamineerd materiaal & aangepaste 2-lagige blote koperen PCB met een laag temperatuurbereik van -100°C tot +150°C

Productomschrijving

TP440 Hoogfrequente thermoplastische PPO/keramisch laminaat en aangepaste 2-laag PCB-oplossing

1. Inleiding tot TP440

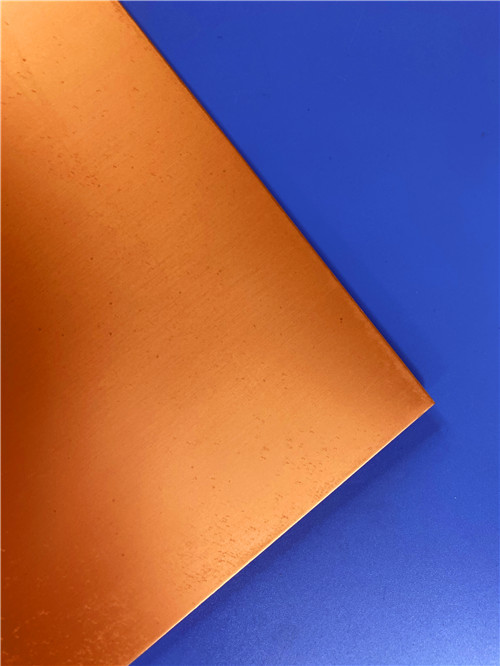

TP440is een uniek hoogfrequente thermoplastisch laminaat vervaardigd door Taizhou Wangling Isolatie Materiaal Factory. De dielectrische laag bestaat uit keramische vulstoffen enpolyphenyleenoxide (PPO) harsDit innovatieve materiaal wordt geproduceerd door middel van een gespecialiseerd fabricageproces dat een precieze dielectrische constante regelt door dekeramische tot PPO-harsde verhouding.

In tegenstelling tot keramische substraten of met glasvezel versterkte PTFE-materialen biedt TP440 een uitzonderlijke combinatie van hoge elektrische prestaties, uitstekende mechanische bewerkbaarheid,en kosteneffectieve verwerkingHet is verkrijgbaar in drie configuraties:

De TP440 heeft specifiek een dielectrische constante van 4,4 ± 0,09 bij 10 GHz, waardoor het een ideale keuze is voor toepassingen waarvoor een matige dielectrische constante, ultralage verliezen,en uitstekende prestaties bij lage temperaturen.

2. Belangrijkste technische specificaties (TP440)

3. Kenmerken en voordelen

De TP440 biedt een unieke combinatie van voordelen voor hoogfrequente en gespecialiseerde toepassingen:

Superieure elektrische prestaties:De afwezigheid van glasvezeldoek elimineert anisotrope effecten en zorgt voor een consistente elektrische prestatie in alle richtingen.0010 @ 10 GHz) zorgt voor minimaal signaalverlies.

Uitzonderlijke lage temperatuurprestaties:Met een langdurige werktemperatuur tot -100°C is TP440 ideaal geschikt voor lucht- en ruimtevaart-, raket- en cryogene toepassingen waar andere materialen kunnen falen.

Versatile dielectrische constanten:De dielectrische constante kan worden geselecteerd van 3 tot 25 volgens de vereisten van het circuit, wat een ongeëvenaarde ontwerpflexibiliteit biedt.

Superieure bewerkbaarheid:In tegenstelling tot keramische substraten kan TP440 eenvoudig worden bewerkt met behulp van standaardmethoden (boren, draaien, slijpen, snijden, etsen), waardoor de fabricagekosten en de doorlooptijden aanzienlijk worden verlaagd.

Betrouwbare koperen hechting:De hechting tussen koperen folie en dielektrische is betrouwbaarder dan keramische substraten met vacuümlaag, waardoor de betrouwbaarheid op lange termijn wordt gewaarborgd.

Lage vochtopname (≤ 0,01%):Uitzonderlijke stabiliteit in vochtige omgevingen

Stralingsbestendigheid en lage uitgassing:Geschikt voor ruimtevaart en defensie.

Kosteneffectief:Hoge opbrengsten en aanzienlijk lagere verwerkingskosten in vergelijking met keramische substraten.

Belangrijke overwegingen bij de verwerking

TP440 is een thermoplastisch materiaal met specifieke verwerkingsvereisten:

4. Custom 2-layer PCB-oplossing op TP440

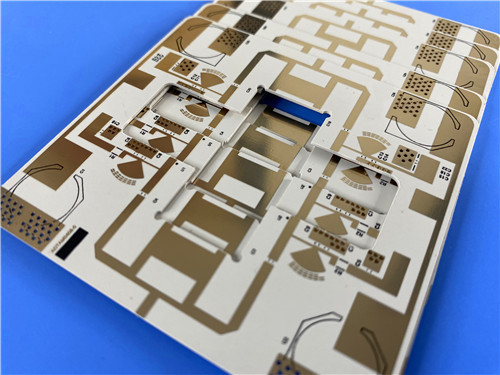

Gebruikmakend van de unieke eigenschappen van TP440, bieden we de volgende precisietechnische 2-laag rigide PCB oplossing.en andere toepassingen met een hoge betrouwbaarheid die uitzonderlijke lage temperatuurprestaties en uitstekende bewerkbaarheid vereisen.

PCB-constructiedetails

Ontwerp en productie

Geoptimaliseerde dikte:1.5 mm dielektrische kernHet biedt een uitstekende mechanische stijfheid en dimensionale stabiliteit, ideaal voor toepassingen die een robuuste structurele steun vereisen.

Gematigd Dk-ontwerp: met eenDk van 4.4± 0.09, biedt dit PCB een evenwichtige oplossing voor een breed scala aan RF- en microgolfcircuits die een matige dielectrische constante en een laag verlies vereisen.

Ultra-Low Loss Performance: De dissipatiefactor van 0,0010 bij 10 GHz zorgt voor minimaal inbrengverlies en uitstekende signaalintegratie.

Fein-feature-capaciteit: ondersteunt 5/8 mil trace/space en 0,3 mm micro-vias, waardoor dichte high-frequency circuit layouts mogelijk zijn.

Geen soldeermasker:Kauw koperoppervlak met onderdompelingsgoud afwerkingBiedt optimale signaalintegriteit voor hoogfrequente ontwerpen, waardoor parasitaire effecten worden geminimaliseerd.

Zwarte zijdeplaat bovenaan: duidelijke identificatie van het onderdeel voor montage en inspectie.

Immersion Gold Surface Finish: Biedt een vlak, oxidatiebestendige en zeer soldeerbare oppervlakte met uitstekende draadbinding en betrouwbaarheid.

Uitstekende PTH-betrouwbaarheid:20 μm via bekleding, biedt het PCB een betrouwbare plat-through-hole integriteit.

Uitzonderlijke lage temperatuurprestaties: het werktemperatuurbereik van de TP440 strekt zich uit tot-100°C,Dit maakt dit PCB ideaal voor extreem koude omgevingen.

Superieure bewerkbaarheid: het bord kan gemakkelijk worden bewerkt met behulp van standaardmethoden, waardoor een nauwkeurige fabricage en een kosteneffectieve productie worden gewaarborgd.

Strikte kwaliteitscontrole: elk bord wordt onderworpen aan een100% elektrische testen wordt vervaardigd omIPC-klasse 2-normen, waardoor consistente kwaliteit en prestaties worden gegarandeerd.

Critische verwerkingsrichtlijnen

Gezien het thermoplastische karakter van TP440 dient u de volgende richtlijnen voor montage en gebruik te volgen:

Soldering: handmatig solderen met een ijzer met een constante temperatuur wordt aanbevolen.

Terugstroomsoldering: in het algemeen niet aanbevolen.

Thermische tests: niet geschikt voor thermische schokproeven bij 260 °C.

Werktemperatuur: bij langdurig gebruik tussen -100°C en +150°C. Meer dan 180°C kan leiden tot vervorming, koperpeeling of veranderingen in de elektrische prestaties.

Meerlaagse verwerking: in het algemeen niet aanbevolen; raadpleeg voor specifieke vereisten ons engineeringteam.

5. Typische toepassingen

GPS-antennes

Elektronica voor raketten

Fuze-systemen

Miniaturiseerde antennes

Beidou navigatiesystemen

Aerospace-apparatuur

Radarsystemen

Hoogfrequente testinstallaties

6Conclusies

Als gespecialiseerde leverancier van op maat gemaakte hoogfrequente circuitboards, combineren we de unieke eigenschappen van Wangling TP440PPO/keramisch laminaatMet een uitzonderlijke lage temperatuur prestaties, uitstekende bewerkbaarheid, en ultra-lage verliezen met onze precisie productie mogelijkheden voor het leveren van wereldklasse PCB oplossingen.2 lagenHet aanbieden van volledig gebruik maakt van TP440's matige diëlektrische constante (4.4), ultra-lage verlies (0,0010 @ 10 GHz), uitzonderlijkelaagtemperatuurbereik (-100 °C tot +150 °C), en superieure bewerkbaarheid, zodat uw meest veeleisende lucht- en ruimtevaart-, defensie- en GPS-toepassingen optimale prestaties en betrouwbaarheid bereiken.

Of u nu bezig bent met het ontwikkelen van GPS-antennes, raket-elektronica, lontsystemen of miniatuurantennes, ons ingenieursteam is klaar om uw project te ondersteunen.

Voor technische consultaties, monsters of bestellingen, neem vandaag nog contact met ons op.
