High Tg Printed Circuit Board Made on IT-180ATC with Immersion Gold Double Sided High Temperature PCB

Contact nu

Hoge die Tg drukte Kringsraad op het-180ATC met Onderdompelings Gouden Tweezijdige PCB Op hoge temperatuur wordt gemaakt

Min. bestelaantal :	1	Prijs :	USD 2.99-9.99 PER PIECE
Verpakking Details :	Vacuüm	Levertijd :	10 WERKDAGEN
Betalingscondities :	T/T, Western Union	Levering vermogen :	45000 Stukken per Maand

Plaats van herkomst:	China	Merknaam:	Bicheng Technologies Limited
Certificering:	UL	Modelnummer:	OIC-507-V0.62

Gedetailleerde informatie
Aantal lagen:	2	Glazen epoxy:	IT-180ATC
Eindfolie:	1.0 oz	Definitieve hoogte van PCB:	1,6 mm ±10%
Oppervlakteafwerking:	Onderdompeling goud	Kleur soldeermasker:	Groente
Kleur van Componentenlegende:	Wit	Test:	100% elektrische test eerdere verzending

Productomschrijving

High Tg Printed Circuit Board gemaakt op IT-180ATC met onderdompelingsgoud DubbelzijdigPCB's bij hoge temperatuur

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Een korte inleiding

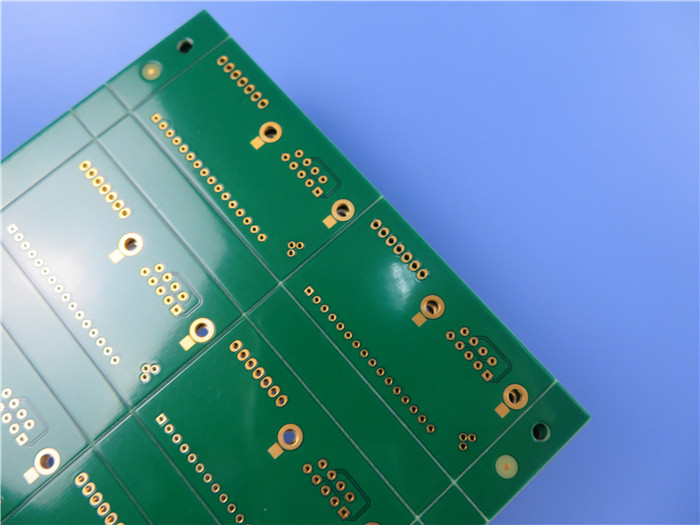

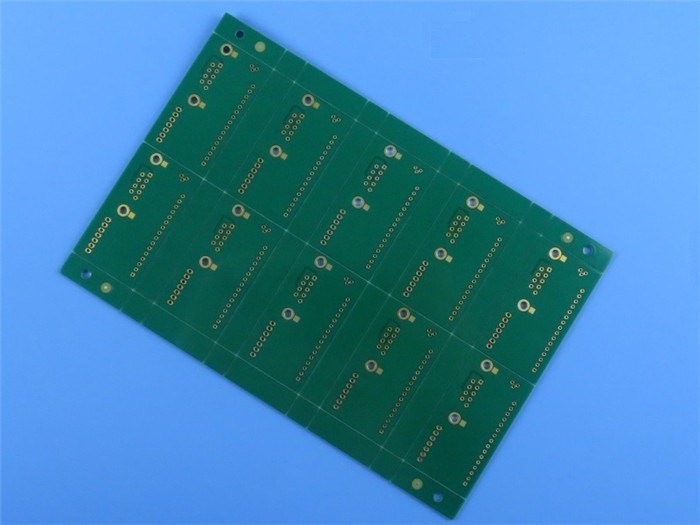

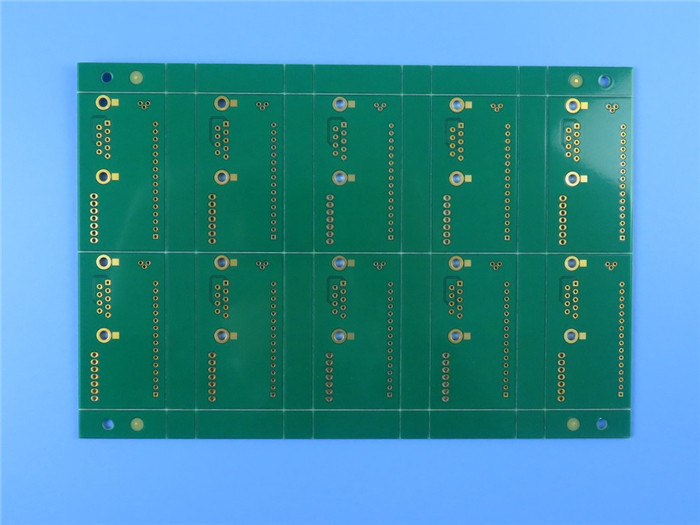

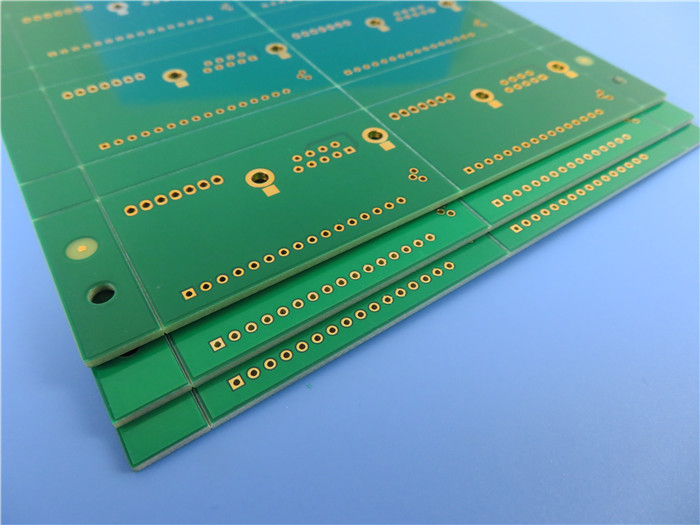

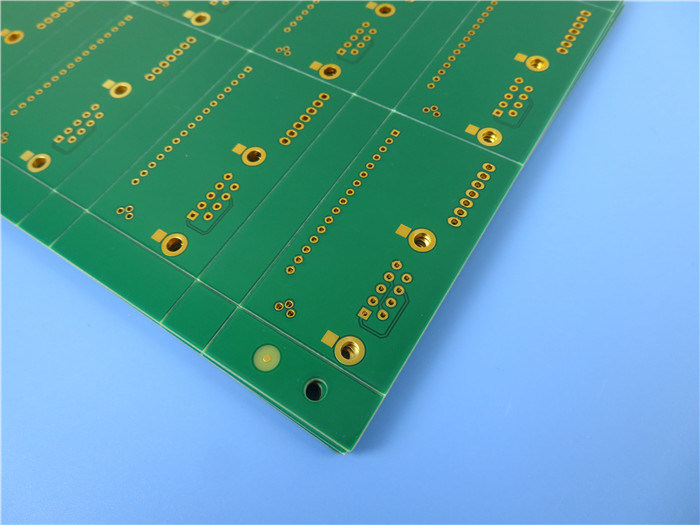

Dit is een soort standaard dubbelzijdig hoogtemperatuur PCB dat is gebouwd opITEQ's IT-180ATC-laminaatEr zijn 10 panelen in de array. ze zijn 1,6 mm dik met 2 oz koper, bekleed met onderdompeling goud op pads en groene soldeermasker bescherming voor het substraat.25 stuks zijn vacuümverpakt voor verzending..

Toepassingen

Automobilerij (ECU van de machinekamer)

Achtergrond

Gegevensopslag

Server en netwerken

Telecommunicatie

Hoge die Tg drukte Kringsraad op het-180ATC met Onderdompelings Gouden Tweezijdige PCB Op hoge temperatuur wordt gemaakt

PCB-parameters

Artikel 1	Beschrijving	Verplichting	Werkelijk	Resultaten
1Laminat	Materiaaltype	FR-4 IT-180ATC	FR-4 IT-180ATC	ACC
	Tg	170°C	170°C	ACC
	Leverancier	ITEQ	ITEQ	ACC
	Dikte	10,6 ± 10% mm	1.63-1.68 mm	ACC
2.De dikte van de bekleding	Hole Wall	≥ 25 μm	26.51 μm	ACC
	met een breedte van niet meer dan 15 mm	35 μm	410,09 μm	ACC
	Inwendige koper
3Soldaatmasker.	Materiaaltype	TAIYO/ PSR-2000GT600D	TAIYO/ PSR-2000GT600D	ACC
	Kleur	Groen	Groen	ACC
	Rigiditeit (potloodtest)	≥ 4H of hoger	5 uur	ACC
	S/M Dikte	≥ 10 μm	20.11 μm	ACC
	Plaats	Beide kanten	Beide kanten	ACC
4. Onderdeelmerk	Materiaaltype	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Kleur	Wit	Wit	ACC
	Plaats	C/S	C/S	ACC
5. Peelable Solder Mask	Materiaaltype
	Dikte
	Plaats
6Identificatie	UL-merkteken	- Jawel.	- Jawel.	ACC
	Datumcode	WWYY	2121	ACC
	Markeer locatie	Slijpzijde	Slijpzijde	ACC
7Oppervlakte afwerking.	Metode	Onderdompelingsgoud	Onderdompelingsgoud	ACC
	Dikte van tin
	Nickeldikte	3-6 μm	40,06 μm	ACC
	Gouddikte	00,05 μm	00,056 μm	ACC
8. Normativiteit	RoHS	Verordening (EG) nr. 45/2001 van het Europees Parlement en de Raad	Goed.	ACC
8. Normativiteit	REACH	Richtlijn 1907/2006	Goed.	ACC
9- Een ring.	Min. Lijnbreedte (mil)	5mil	4.8mil	ACC
9- Een ring.	Min. Afstand (mil)	5mil	5.2mil	ACC
10.V-groef	Hoek	30o	30o	ACC
10.V-groef	Restdikte	0.4±0,1 mm	0.43mm	ACC
11Beveling.	Hoek
11Beveling.	Hoogte
12. functie	Elektrische test	100% geslaagd	100% geslaagd	ACC
13Uiterlijk.	IPC-klassenniveau	IPC-A-600J &6012D Klasse 2	IPC-A-600J &6012D Klasse 2	ACC
	Visuele inspectie	IPC-A-600J &6012D Klasse 2	IPC-A-600J &6012D Klasse 2	ACC
	Warp en Twist	¥ 0,7%	0.21%	ACC
14. Betrouwbaarheidstest	Test met band	Geen schillen	Goed.	ACC
	Test met oplosmiddel	Geen schillen	Goed.	ACC
	Test van de soldeerbaarheid	265 ± 5°C	Goed.	ACC
	Thermische spanningstest	288 ± 5°C	Goed.	ACC
	Ionische besmettingstest	️ 1,56 μg/cm2	00,56 μg/cm2	ACC

Meting van de diameter van het gat (eenheid: mm), Tolerantie: PTH±0.075; NPTH±0.05

Hole code	PTH	Vereist	Werkelijke waarde				Resultaten
1	Y	0.400	0.400	0.425	0.425	0.400	ACC
2	Y	0.450	0.450	0.500	0.475	0.450	ACC
3	Y	0.600	0.600	0.650	0.625	0.600	ACC
4	Y	0.725	0.750	0.775	0.775	0.750	ACC
5	Y	0.850	0.850	0.825	0.850	0.825	ACC
