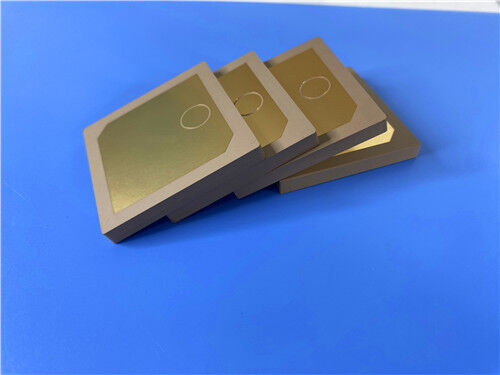

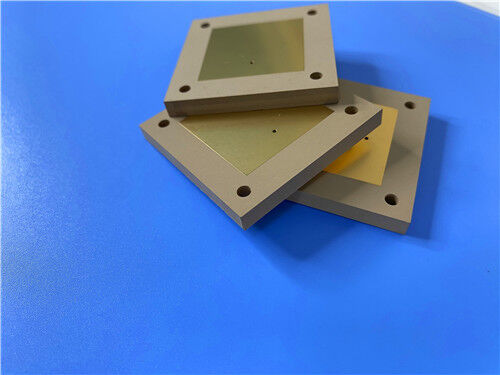

TP960 DK9.6 Hoogfrequentielaminaat bestaat uit keramiek en polyfenyleenoxidehars (PPO) en een aangepast 1 mm thermoplastisch materiaal PCB met EPIG

Productomschrijving

Voor compacte, zeer betrouwbare RF-ontwerpen die een hoge diëlektrische constante en uitstekende prestaties bij lage temperaturen vereisen, biedt Wangling's TP960 hoogfrequente laminaat een aantrekkelijke combinatie van eigenschappen. De TP-serie is een uniek thermoplastisch materiaal voor hoge frequenties in de industrie, met een diëlektrische laag bestaande uit keramiek en polyphenyleenoxide (PPO) hars—zonder glasvezelversterking. De diëlektrische constante wordt nauwkeurig aangepast door de verhouding tussen keramiek en PPO-hars te regelen, en het gespecialiseerde productieproces levert uitstekende diëlektrische prestaties en hoge betrouwbaarheid.

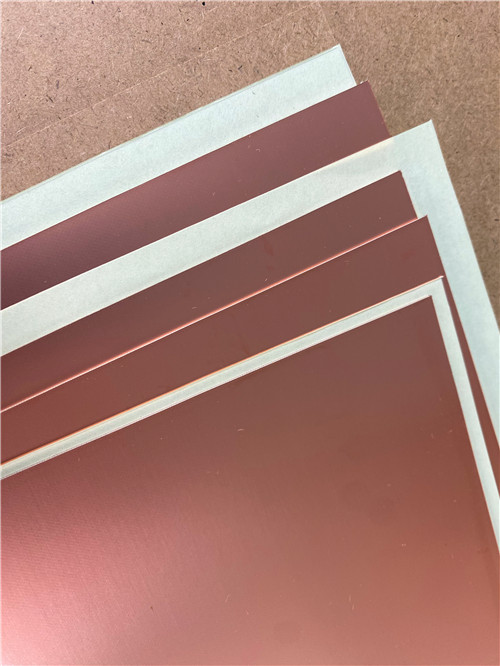

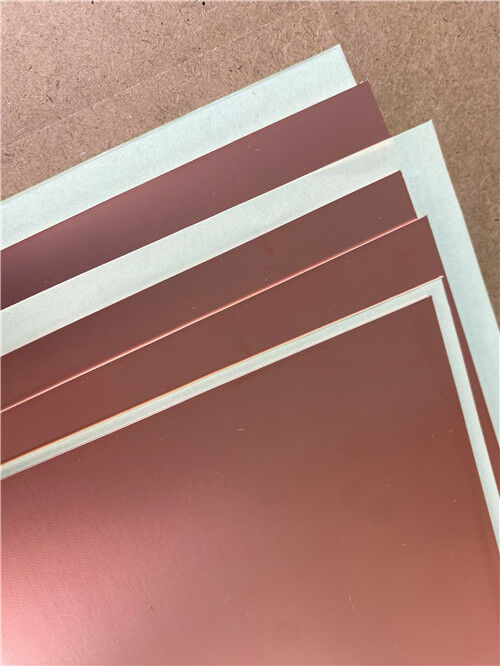

De TP-serie biedt een uitzonderlijk breed bereik aan diëlektrische constanten van 3 tot 25, met veelvoorkomende waarden zoals 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 en 20. Het materiaal is verkrijgbaar in drie configuraties: TP (ongelood, glad oppervlak), TP-1 (enkelzijdig met koper bekleed), en TP-2 (dubbelzijdig met koper bekleed).

TP960 heeft een diëlektrische constante van 9.6, waardoor het een uitstekende kandidaat is voor geminiaturiseerde antenneontwerpen waarbij fysieke groottevermindering cruciaal is. De lage vochtabsorptie, het brede bedrijfstemperatuurbereik en de stralingsbestendigheid maken het ideaal voor veeleisende toepassingen, waaronder BeiDou-navigatie, raketsystemen, ontstekeringstechnologie en compacte antennes.

Standaard paneelmaten zijn onder meer 150×150 mm, 160×160 mm, 200×200 mm en 170×240 mm, met aangepaste maten beschikbaar. Standaard diktes variëren van 0,5 mm tot 12,0 mm, met aangepaste diktes beschikbaar. Voor Dk ≤ 10.2, is de minimale dikte 0,5 mm; voor Dk > 10.2, is de minimale dikte 0,8 mm.

Belangrijkste eigenschappen in één oogopslag:

Toepassingen

TP960-laminaat is zeer geschikt voor een breed scala aan hoogfrequente toepassingen, waaronder:

1. Globale satellietnavigatiesystemen – BeiDou en andere GNSS-constellaties
2. Raketsystemen – Compacte, robuuste RF-front-ends
3. Ontstekeringstechnologie – Geminiaturiseerde, betrouwbare RF-circuits
4. Geminiaturiseerde antennes – Hoge Dk maakt aanzienlijke groottevermindering mogelijk
5. Aerospace en defensie-elektronica – Stralingsbestendigheid en lage ontgassing
6. RF en microgolfcircuits – Stabiele Dk voor consistente prestaties

Aangepaste PCB-fabricage op TP960

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricagediensten met Wangling TP960 en andere geavanceerde materialen. De volgende specificatie beschrijft een representatieve dubbelzijdige rigide PCB-implementatie:

Details PCB-constructie:

Materiaaleigenschappen

Hoge, nauwkeurig gecontroleerde diëlektrische constante:
TP960 biedt een diëlektrische constante van 9,6 ± 0,19 bij 10 GHz met een tolerantie van ±2%. De hoge Dk maakt aanzienlijke miniaturisatie van RF-circuits mogelijk—patchantennes, filters en aanpassingsnetwerken kunnen aanzienlijk kleiner worden gemaakt in vergelijking met materialen met een lagere Dk, waardoor TP960 ideaal is voor toepassingen met beperkte ruimte.

Lage diëlektrische verliezen:
Met een verliesfactor van 0,0012 bij 10 GHz minimaliseert TP960 signaalverzwakking in transmissielijnen. Hoewel de verliezen toenemen met de frequentie, blijft de verandering bescheiden binnen het 10 GHz-bereik, wat zorgt voor consistente prestaties over gangbare draadloze banden.

Geen glasvezelversterking:
De TP-serie bevat geen glasvezelversterking. De diëlektrische laag bestaat uit keramiek en PPO-hars, waardoor het glasvezel-effect dat variaties in de diëlektrische constante kan veroorzaken, wordt geëlimineerd en een homogeenere elektrische prestatie wordt geleverd.

Uitstekende prestaties bij lage temperaturen:
TP960 kan continu worden gebruikt van -100°C tot +150°C, met bijzonder uitstekende eigenschappen bij lage temperaturen. Dit maakt het geschikt voor toepassingen die worden blootgesteld aan extreme kou, waaronder omgevingen op grote hoogte en in de ruimte.

Stralingsbestendigheid en lage ontgassing:
Het materiaal vertoont stralingsbestendigheid en lage ontgassingseigenschappen, cruciaal voor ruimte- en defensietoepassingen waar materiaalafbraak en contaminatie geminimaliseerd moeten worden.

Zeer lage vochtabsorptie:
Met een vochtabsorptie van slechts 0,01% behoudt TP960 stabiele elektrische eigenschappen, zelfs in vochtige omgevingen—een essentiële eigenschap voor toepassingen buitenshuis en in zware omstandigheden.

Superieure hechting en bewerkbaarheid:
De hechting tussen koperfolie en diëlektricum is betrouwbaarder dan vacuüm-afgezette films op keramische substraten. Het materiaal is gemakkelijk te bewerken—boren, draaien, slijpen, scheren en frezen zijn allemaal mogelijk, in tegenstelling tot keramische substraten. Dit verlaagt de verwerkingskosten drastisch en verhoogt de opbrengst.

Verwerkingsopmerkingen:
TP960 is een thermoplastisch materiaal en moet dienovereenkomstig worden verwerkt. Meerlaagse laminering wordt over het algemeen niet aanbevolen; indien nodig moeten lamineerplaten met lage temperatuur worden geselecteerd met zorgvuldige overweging van de haalbaarheid. Het materiaal is niet geschikt voor 260°C thermische schoktests of golfsolderen. Solderen wordt aanbevolen met een soldeerbout met constante temperatuur voor handmatig werk. Reflow-solderen wordt over het algemeen niet aanbevolen; indien uitgevoerd, mag de maximale ingestelde temperatuur niet hoger zijn dan 200°C, met volledige overweging van de haalbaarheid en stabiliteit.

Kwaliteit en beschikbaarheid

Alle printplaten worden vervaardigd in overeenstemming met IPC-klasse-2 kwaliteitsnormen, wat robuuste betrouwbaarheid garandeert voor commerciële, industriële en defensiegerelateerde toepassingen. 100% elektrische testen wordt uitgevoerd vóór verzending om functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzend- en logistieke ondersteuning voor zowel prototype- als volumevereisten. Wij bieden snelle doorlooptijden en concurrerende prijzen, terwijl we strikte procescontrole handhaven.

Voor vragen over aangepaste stack-ups, paneelmaten, alternatieve koperfolies of andere configuraties, neem contact op met ons verkooptechnische team—wij staan klaar om uw hoogfrequente printplaatvereisten te ondersteunen.
