Hoge die Tg drukte Kringsraad (PCB) bij S1000-2M With Immersion Gold en de Controle van de 90 Ohmimpedantie wordt gemaakt

Producten

Hoge die Tg drukte Kringsraad (PCB) bij S1000-2M With Immersion Gold en de Controle van de 90 Ohmimpedantie wordt gemaakt

MOQ:	1
Prijs:	USD 2.99-9.99 PER PIECE
Standaardverpakking:	Vacuüm
Leveringstermijn:	10 WERKDAGEN
Betaalmethode:	T/T, Western Union
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-505-V0.45

Aantal Lagen:

Glas Epoxy:

S1000-2M

Definitieve folie:

1,5 Oz

Definitieve hoogte van PCB:

1,6 mm ±10%

De oppervlakte eindigt:

HASL ALS

De Kleur van het soldeerselmasker:

Groen

Kleur van Componentenlegende:

Test:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 2.99-9.99 PER PIECE

Verpakking Details:

Vacuüm

Levertijd:

10 WERKDAGEN

Betalingscondities:

T/T, Western Union

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

Hoge die Tg drukte Kringsraad (PCB) bij S1000-2M With Immersion Gold en de Controle van de 90 Ohmimpedantie wordt gemaakt

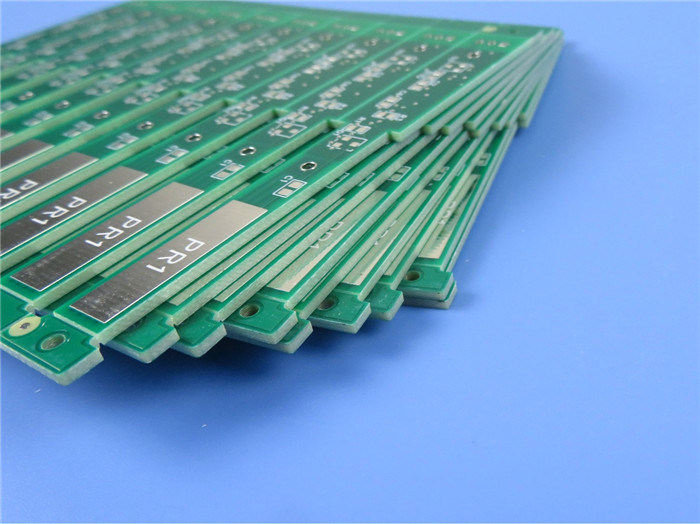

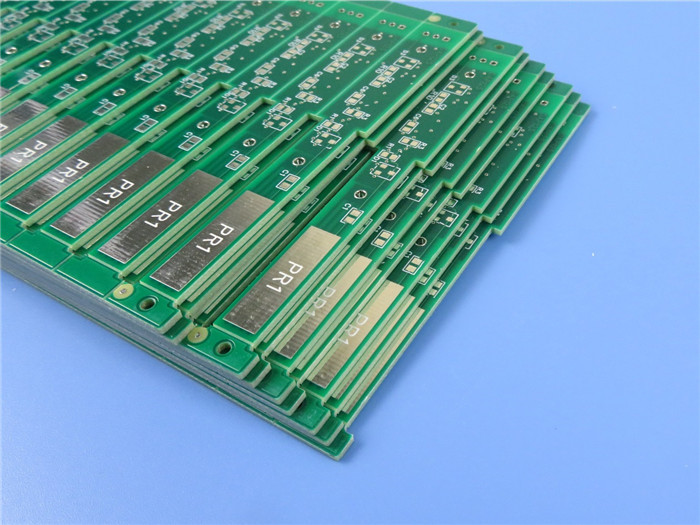

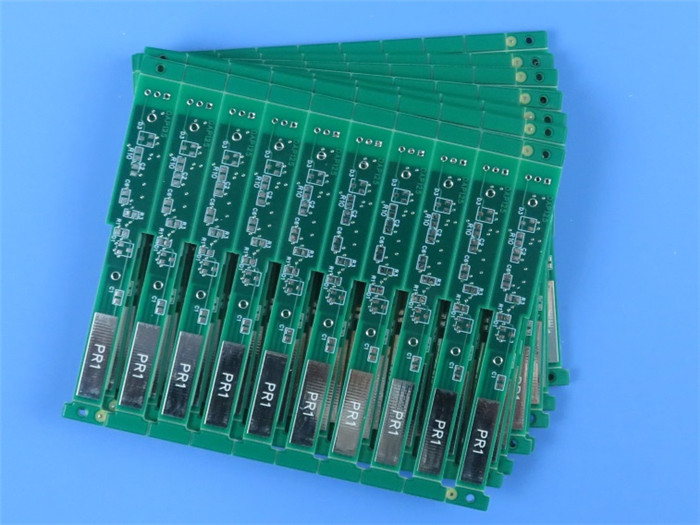

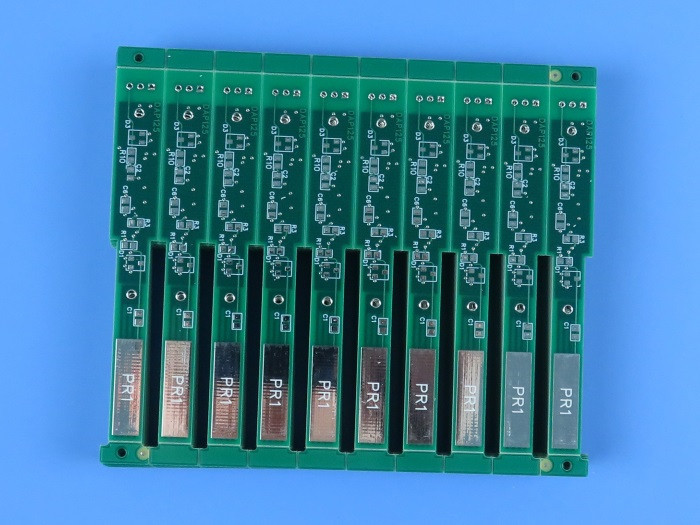

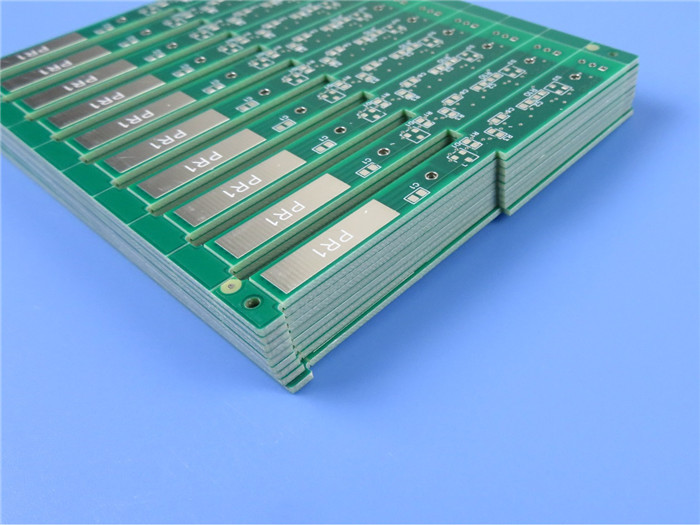

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Korte Inleiding

Dit bedraagt een type van hoge Tg-PCB met differentiële impedantie op laag 3 6mil/7mil, 6mil/10mil; en laag 4 bij het spoor van 7mil/7mil en 6mil/7mil-/klooft. Het wordt gemaakt op hoge prestaties en lage CTE Fr-4 S1000-2M. Het is 6 laagraad met 1 oz koper elke laag, met een laag bedekkend met hete lucht solderend niveau (HASL) en groen soldeerselmasker. Het heeft door individuele raad met v-Besnoeiing geleverd. 25 raad wordt ingepakt voor verzending.

Toepassingen

Computers

Mededelingen

Automobielelektronika enz.

Hoge die Tg drukte Kringsraad (PCB) bij S1000-2M With Immersion Gold en de Controle van de 90 Ohmimpedantie wordt gemaakt 0

PCB-Parameters

Punt	Beschrijving	Vereiste	Daadwerkelijk	Resultaat
1. Laminaat	Materieel Type	FR-4 S1000-2M	FR-4 S1000-2M	ACC
	Tg	170℃	170℃	ACC
	Leverancier	SHENGYI	SHENGYI	ACC
	Dikte	1.6±10% mm	1.631.68mm	ACC
2.Plating dikte	Gatenmuur	≥25µm	30.17µm	ACC
	Buitenkoper	35µm	41.09µm	ACC
	Binnenkoper	30µm	33.69µm	ACC
3.Solder masker	Materieel Type	TAIYO/PSR-2000GT600D	TAIYO/PSR-2000GT600D	ACC
	Kleur	Groen	Groen	ACC
	Starheid (Potloodtest)	≥4Hofhierboven	5H	ACC
	S/M Thickness	≥10µm	20.11µm	ACC
	Plaats	Beide Kanten	Beide Kanten	ACC
4. Componententeken	Materieel Type	TAIYO/IJR-4000 MW300	IJR-4000 MW300	ACC
	Kleur	Wit	Wit	ACC
	Plaats	C/S	C/S	ACC
5. Het Masker van het Peelablesoldeersel	Materieel Type
	Dikte
	Plaats
6. Identificatie	UL teken	JA	JA	ACC
	Datumcode	WWYY	0421	ACC
	Mark Location	Soldeerselkant	Soldeerselkant	ACC
7. De oppervlakte eindigt	Methode	Loodvrije HASL	Loodvrije HASL	ACC
	Tin Thickness	36µm	4.06µm	ACC
	Nikkeldikte
	Gouden Dikte
8. Normativeness	RoHS	Richtlijn 2015/863/EU	O.K.	ACC
8. Normativeness	BEREIK	Richtlijn 1907 /2006	O.K.	ACC
9.Annular ring	Min. Lijnbreedte (mil)	6mil	5.8mil	ACC
9.Annular ring	Min. het Uit elkaar plaatsen (mil)	5mil	5.2mil	ACC
10.V-groef	Hoek
10.V-groef	Overblijvende dikte
11. Beveling	Hoek
11. Beveling	Hoogte
12. Functie	Elektrotest	100% PAS	100% PAS	ACC
13. Verschijning	IPC Klassenniveau	Klasse 2 van ipc-a-600J &6012D	Klasse 2 van ipc-a-600J &6012D	ACC
	Visuele Inspectie	Klasse 2 van ipc-a-600J &6012D	Klasse 2 van ipc-a-600J &6012D	ACC
	Afwijking en Draai	≦0.7%	0,21%	ACC
14. Betrouwbaarheidstest	Bandtest	Geen Schil	O.K.	ACC
	Oplosbare Test	Geen Schil	O.K.	ACC
	Solderabilitytest	265 ±5℃	O.K.	ACC
	Thermische Stresstest	288 ±5℃	O.K.	ACC
	Ionische Verontreinigingstest	≦ 1,56 µg/c ㎡	0.56µg/c㎡	ACC

De Meting van de gatendiameter (Eenheid: mm), Tolerantie: PTH±0.075; NPTH±0.05

Gatencode	PTH	Vereist	Werkelijke waarde				Resultaat
1	Y	0,375	0,375	0,400	0,400	0,375	ACC
2	Y	0,500	0,500	0,550	0,525	0,525	ACC
3	Y	0.7*2.4	0.7*2.4	0.7*2.41	0.69*2.4	0.7*2.4	ACC
4	Y	0,625	0,625	0,600	0,625	0,600	ACC
5	Y	0,725	0,725	0,725	0,750	0,725	ACC
6	Y	0,900	0,925	0,900	0,900	0,900	ACC
7	Y	1,000	1,000	0,950	0,975	1,000	ACC
8	N	1,050	1,050	1,050	1,075	1,050	ACC
9	Y	1,300	1,300	1,300	1,325	1,325	ACC
10	Y	1,350	1,350	1,325	1,350	1,325	ACC
11	Y	1,575	1,575	1,600	1,600	1,575	ACC
12	Y	1,650	1,650	1,700	1,675	1,675	ACC
13	Y	1,700	1,700	1,750	1,725	1,725	ACC
14	Y	3,250	3,250	3,250	3,275	3,250	ACC
15	Y	3,450	3,450	3,400	3,425	3,450	ACC
16	Y	0.7*2.6	0.7*259	0.7*2.61	0.69*2.6	0.7*2.59	ACC

Het Rapport van de impedantietest

Steekproef nr.	Laag	Lijnbreedte (mil) ±10%	Lijnruimte (mil) ±10%	Impedantietype		Vereiste Waarde (ohm)	Tolerantie	Werkelijke waarde	Resultaat
Steekproef nr.	Laag	Lijnbreedte (mil) ±10%	Lijnruimte (mil) ±10%	Kies Beëindigen uit	Verschil	Vereiste Waarde (ohm)	Tolerantie	Werkelijke waarde	Resultaat
1	L3	6,000	7,000		V	90.00	±10%	93.59	ACC
	L3	6,000	10,000		V	100.00	±10%	102.33	ACC
	L4	7,000	7,000		V	90.00	±10%	88.99	ACC
	L4	6,000	7,000		V	90.00	±10%	90.76	ACC
