TP2500 ultra Hoge DK25 Hoogfrequente laminaat keramiek en PPO-hars en Custom 0,8 mm dubbellaags PCB met puur vergulden (nikkelvrij) voor Beidou-navigatiesystemen

Productomschrijving

Voor RF-ontwerpers die op zoek zijn naar de hoogst beschikbare diëlektrische constante in een bewerkbaar, niet-keramisch substraat, Wangling's TP2500 hoogfrequent laminaat biedt een unieke oplossing. De TP-serie is een onderscheidend hoogfrequent thermoplastisch materiaal in de industrie, met een diëlektrische laag bestaande uit keramiek en polyfenyleenoxide (PPO) hars—bevat geen glasvezelversterking. Door de verhouding tussen keramiek en PPO-hars aan te passen, kan de diëlektrische constante nauwkeurig worden geregeld. Vervaardigd met een speciaal proces, biedt het materiaal uitstekende diëlektrische prestaties en hoge betrouwbaarheid.

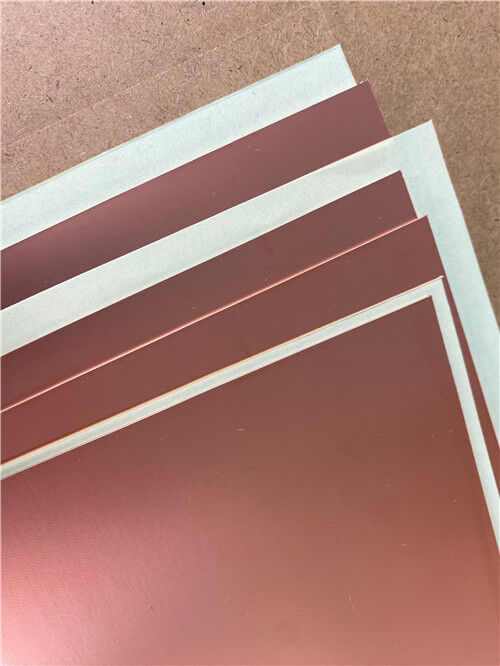

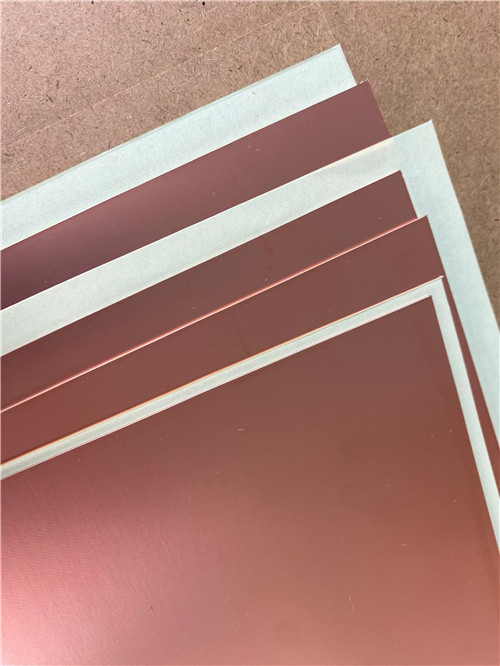

De TP-serie bestrijkt een uitzonderlijk breed bereik aan diëlektrische constanten van 3 tot 25, met veelvoorkomende waarden waaronder 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 10,2, 11, 16 en 20. TP2500 bevindt zich aan de top van dit bereik met een diëlektrische constante van 25,0—waardoor dramatische miniaturisatie van RF-circuits mogelijk is waar ruimte van het grootste belang is. Het materiaal is verkrijgbaar in drie configuraties: TP (ongelood, glad oppervlak), TP-1 (enkelzijdig met koper bekleed) en TP-2 (dubbelzijdig met koper bekleed).

Standaard paneelmaten zijn onder meer 150×150 mm, 160×160 mm, 200×200 mm en 170×240 mm, met aangepaste maten beschikbaar. Standaard diktes variëren van 0,5 mm tot 12,0 mm, met aangepaste diktes beschikbaar. Voor Dk ≤ 10,2, is de minimale dikte 0,5 mm; voor Dk > 10,2 (inclusief TP2500), is de minimale dikte 0,8 mm.

Belangrijkste eigenschappen in één oogopslag:

Toepassingen

TP2500-laminaten zijn zeer geschikt voor een breed scala aan hoogfrequente toepassingen, waaronder:

1. -Beidou navigatiesystemen
2. -Raketuitrusting
3. -Ontstekers

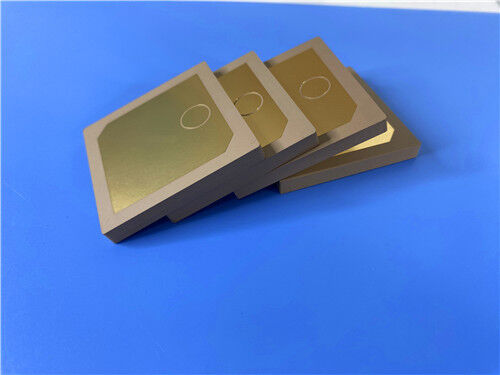

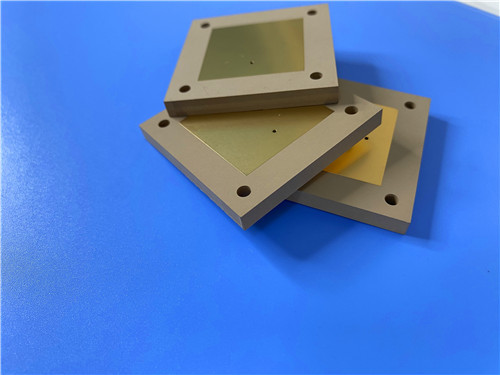

4. -Geminimaliseerde antennes
5. -RF en microgolfcircuits

Aangepaste PCB-fabricage op TP2500

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricagediensten met Wangling TP2500 en andere geavanceerde materialen. De volgende specificatie beschrijft een representatieve 2-laags rigide PCB-implementatie:

Details PCB-constructie:

Materiaaleigenschappen

Extreem hoge diëlektrische constante:
TP2500 biedt een diëlektrische constante van 25,0 ± 1,0 bij 5 GHz, de hoogste in de TP-serie. Deze uitzonderlijk hoge Dk maakt dramatische miniaturisatie van RF-circuits mogelijk—patchantennes, filters en aanpassingsnetwerken kunnen worden gereduceerd tot een fractie van de grootte die nodig is met conventionele materialen. Voor ruimtebeperkte toepassingen zoals raketsystemen en geminiaturiseerde antennes is deze groottereductie transformerend.

Lage diëlektrische verliezen:
Met een dissipatiefactor van 0,0020 tot 0,0025 bij 5 GHz handhaaft TP2500 lage verliezen ondanks zijn hoge diëlektrische constante. Hoewel de verliezen toenemen met de frequentie, blijft de verandering bescheiden binnen het 10 GHz-bereik, wat zorgt voor consistente prestaties over gangbare draadloze banden.

Geen glasvezelversterking:
De TP-serie bevat geen glasvezelversterking. De diëlektrische laag bestaat uit keramiek en PPO-hars, waardoor het glasvezel-effect wordt geëlimineerd dat variaties in de diëlektrische constante kan veroorzaken en homogeenere elektrische prestaties levert.

Uitstekende prestaties bij lage temperaturen:

TP2500 kan continu worden gebruikt van -100°C tot +150°C, met bijzonder uitstekende eigenschappen bij lage temperaturen. Dit maakt het geschikt voor toepassingen die worden blootgesteld aan extreme kou, waaronder omgevingen op grote hoogte en in de ruimte. Houd er rekening mee dat wanneer de temperatuur 180°C overschrijdt, het materiaal kan vervormen, de koperfolie kan loslaten en de elektrische prestaties aanzienlijk kunnen veranderen.

Stralingsbestendigheid en lage ontgassing:
Het materiaal is bestand tegen straling en vertoont lage ontgassingseigenschappen, cruciaal voor ruimte- en defensietoepassingen waar materiaalafbraak en contaminatie tot een minimum moeten worden beperkt.

Ultra-lage vochtopname:
Met een vochtopname van ≤0,01% handhaaft TP2500 stabiele elektrische eigenschappen, zelfs in vochtige omgevingen—een essentiële eigenschap voor toepassingen buitenshuis en in zware omstandigheden.

Superieure hechting en bewerkbaarheid:
De hechting tussen koperfolie en diëlektricum is betrouwbaarder dan keramische substraten met vacuümcoating. Het materiaal is gemakkelijk te bewerken—boren, draaien, slijpen, scheren en etsen zijn allemaal mogelijk, in tegenstelling tot keramische substraten. Dit verlaagt de verwerkingskosten drastisch en verhoogt de opbrengst.

Verwerkingsopmerkingen:
TP2500 is een thermoplastisch materiaal en moet dienovereenkomstig worden verwerkt. Meerlaagse laminering wordt over het algemeen niet aanbevolen; indien nodig moeten lamineerplaten met lage temperatuur worden geselecteerd met zorgvuldige overweging van de haalbaarheid. Het materiaal is niet geschikt voor 260°C thermische schoktesten of golfsolderen. Solderen wordt aanbevolen met een soldeerbout met constante temperatuur voor handmatig werk. Reflow solderen wordt over het algemeen niet aanbevolen; indien uitgevoerd, mag de maximale ingestelde temperatuur 200°C niet overschrijden, met volledige overweging van de haalbaarheid en stabiliteit.

Kwaliteit en beschikbaarheid

Alle borden worden vervaardigd in overeenstemming met IPC-klasse-2 kwaliteitsnormen, wat robuuste betrouwbaarheid garandeert voor commerciële, industriële en defensiegerelateerde toepassingen. 100% elektrische testen wordt uitgevoerd voor verzending om functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzend- en logistieke ondersteuning voor zowel prototype- als volumevereisten. Wij bieden snelle doorlooptijden en concurrerende prijzen, terwijl we strikte procescontrole handhaven.

Voor vragen over aangepaste stack-ups, paneelmaten, alternatieve koperfolies of andere configuraties, neem contact op met ons verkoop-engineeringteam—wij staan klaar om aan uw hoogfrequente printplaatvereisten te voldoen.
