PCB hoog-Tg op Turkije-768 met 1.2mm Dik Gouden en Groen het Soldeerselmasker van de Deklaagonderdompeling wordt voortgebouwd voor Industriële Servers die

Min. bestelaantal : 1 Prijs : USD 2.99-9.99 PER PIECE
Verpakking Details : Vacuüm Levertijd : 10 WERKDAGEN
Betalingscondities : T/T, Western Union Levering vermogen : 45000 Stukken per Maand
Plaats van herkomst: China Merknaam: Bicheng Technologies Limited
Certificering: UL Modelnummer: OIC-503-V0.53

Gedetailleerde informatie
Aantal lagen: 4 Glazen epoxy: TU-768
Eindfolie: 1,5 oz Definitieve hoogte van PCB: 1,6 mm ± 10%
Oppervlakteafwerking: Onderdompeling goud Kleur soldeermasker: Groente
Kleur van Componentenlegende: Wit Test: 100% elektrische test eerdere verzending

Productomschrijving

Hoge TgPCB Gebouwd opTU-768 Met 1,2 mm dikke coating Immersion Gold en groene soldeermasker voor industriële servers

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)





Korte introductie

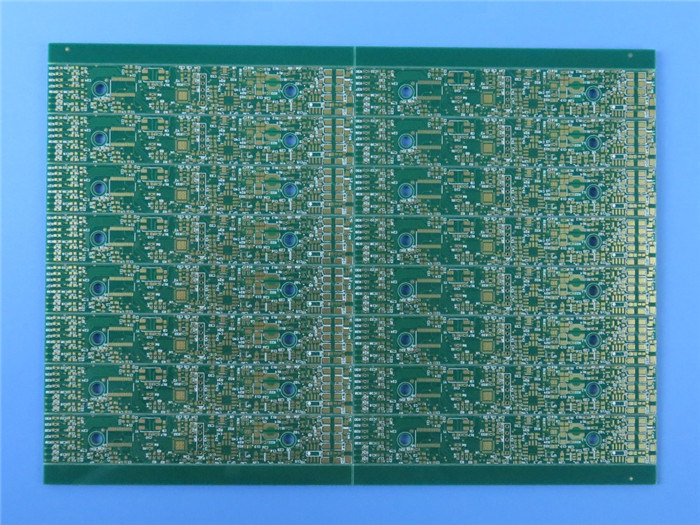

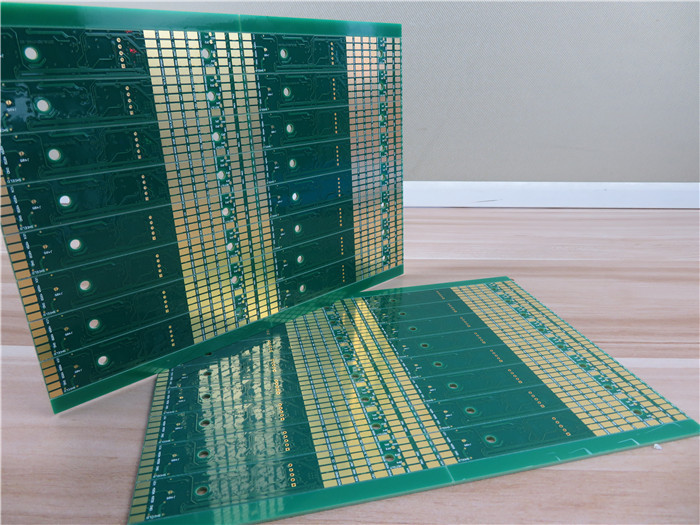

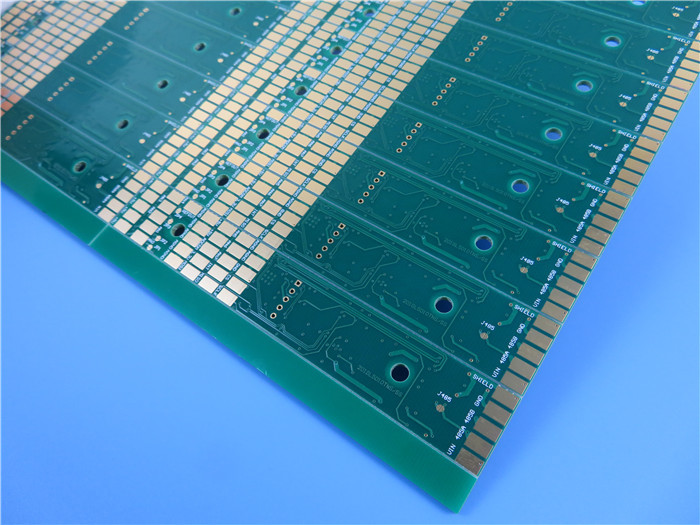

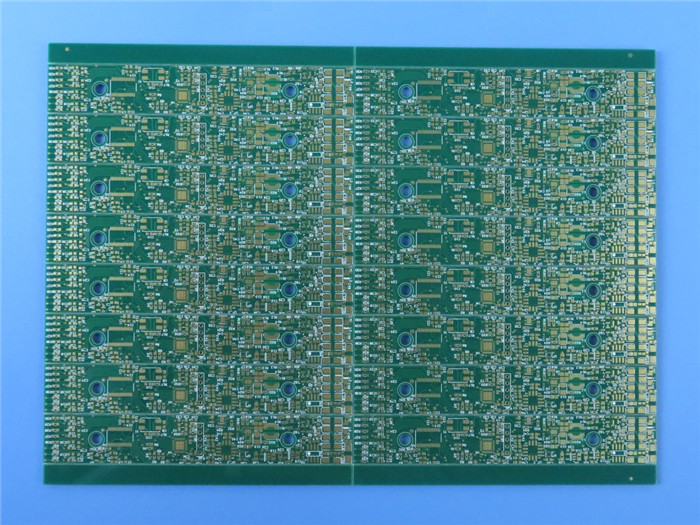

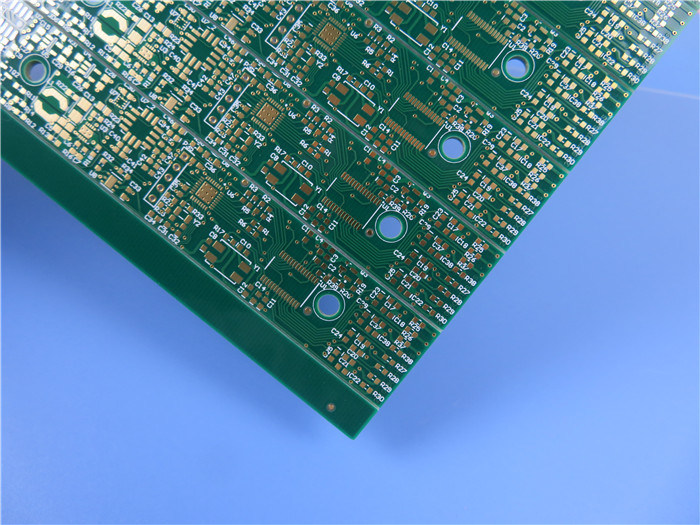

Dit is een type High-Tg 4-laags PCB gebouwd op TU-768 materiaal. Elke laag is geplateerd met 1oz koper. Soldeerpads zijn gecoat met immersion gold en niet-pads met groen soldeermasker. Het paneel bestaat uit 16 borden met een afmeting van 320 x 280 mm. De kern is 0,8 mm dik, de afgewerkte PCB bereikt 1,2 mm dik.





Belangrijkste toepassingen

Consumentenelektronica

Server, werkstation

Automotive



PCB hoog-Tg op Turkije-768 met 1.2mm Dik Gouden en Groen het Soldeerselmasker van de Deklaagonderdompeling wordt voortgebouwd voor Industriële Servers die



PCB Specificaties

Item Beschrijving Vereiste Werkelijk Resultaat
1. Laminaat Materiaaltype FR-4 TU-768 FR-4 TU-768 16000 m² werkplaats;
Tg 170°C 170°C 16000 m² werkplaats;
Leverancier Taiwan Union (TU) Taiwan Union (TU) 16000 m² werkplaats;
Dikte 1,2±10% mm 1,18-1,21 mm 16000 m² werkplaats;
2. Plating dikte Gatwand ≥25µm 26,15 µm 16000 m² werkplaats;
Buiten koper 35 µm 37,85 µm 16000 m² werkplaats;
Binnen koper 30 µm 31,15 µm 16000 m² werkplaats;
3. Soldeermasker Materiaaltype TAIYO/ PSR-2000GT600D PSR-2000GT600D 16000 m² werkplaats;
Kleur Groen Groen 16000 m² werkplaats;
Stijfheid (Potloodtest) ≥4H of hoger 5H 16000 m² werkplaats;
S/M Dikte ≥10 µm 19,55 µm 16000 m² werkplaats;
Locatie Beide zijden Beide zijden 16000 m² werkplaats;
4. Component Markering Materiaaltype TAIYO/ IJR-4000 MW300 IJR-4000 MW300 16000 m² werkplaats;
Kleur Wit Wit 16000 m² werkplaats;
Locatie C/Z, Z/Z C/Z, Z/Z 16000 m² werkplaats;
5. Peelable Soldeermasker Materiaaltype
Dikte
Locatie
6. Identificatie UL Markering JA JA 16000 m² werkplaats;
Datumcode WWJJ 0421 16000 m² werkplaats;
Markering Locatie Soldeerzijde Soldeerzijde 16000 m² werkplaats;
7. Oppervlakteafwerking Methode Immersion Gold Immersion Gold 16000 m² werkplaats;
Tin Dikte
Nikkel Dikte 3-6 µm 5,27 µm 16000 m² werkplaats;
Goud Dikte 0,05 µm 0,065 µm 16000 m² werkplaats;
8. Normativiteit RoHS Richtlijn 2015/863/EU OK 16000 m² werkplaats;
REACH Richtlijn 1907 /2006 OK 16000 m² werkplaats;
9. Annulaire Ring Min. Lijnbreedte (mil) 6 mil 5,8 mil 16000 m² werkplaats;
Min. Afstand (mil) 5 mil 5,2 mil 16000 m² werkplaats;
10. V-groef Hoek 30±5° 30° 16000 m² werkplaats;
Resterende dikte 0,4±0,1 mm 0,39 mm 16000 m² werkplaats;
11. Afschuining Hoek
Hoogte
12. Functie Elektrische Test 100% PASS 100% PASS 16000 m² werkplaats;
13. Uiterlijk IPC Klasse Niveau IPC-A-600J &6012D Klasse 2 IPC-A-600J &6012D Klasse 2 16000 m² werkplaats;
Visuele Inspectie IPC-A-600J &6012D Klasse 2 IPC-A-600J &6012D Klasse 2 16000 m² werkplaats;
Kromming en Verdraaiing ≤0,7% 0,32% 16000 m² werkplaats;
14. Betrouwbaarheidstest Tape Test Geen Afbladdering OK 16000 m² werkplaats;
Oplosmiddel Test Geen Afbladdering OK 16000 m² werkplaats;
Soldeerbaarheidstest 265 ±5°C OK 16000 m² werkplaats;
Thermische Stress Test 288 ±5°C OK 16000 m² werkplaats;
Ionische Contaminatietest ≤1,56µg/cm²0,58 µg/cm²ISO9001, ISO14001, IATF16949, ISO13485, UL Gecertificeerd; Onze VoordelenISO9001, ISO14001, IATF16949, ISO13485, UL Gecertificeerd; 16000 m² werkplaats;



30000 m³ outputcapaciteit per maand;

Prototype tot grootschalige productiecapaciteit

IPC Klasse 2 / IPC Klasse 3;

HDI PCB's op elke laag;

Levering op tijd: >98%

Klantklachtpercentage:

<1%

Onze PCB Capaciteit (2022)

ParameterWaarde





Aantal Lagen

1-32 Substraat Materiaal
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Polyimide, PET; Metal Core etc. Maximale Afmeting
Vliegende test: 900*600mm, Fixture test 460*380mm, Geen test 1100*600mm Tolerantie Bord Omtrek
± 0,15 mm)
PCB Dikte Dikte Tolerantie (T≥0,8 mm)±8%Dikte Tolerantie (t<0,8 mm)
±10% Isolatielaag Dikte
0,00295" - 0,1969" (0,075 mm--5,00 mm) 0,003" (0,075 mm)
Minimale Afstand
35 µm--420 µm (1oz-12oz) Binnen Koper Dikte
17 µm--350 µm (0,5oz - 10oz) 0,0039"-0,248" (0,10 mm--6,30 mm)
0,0059" - 0,25" (0,15 mm--6,35 mm) 0,0039"-0,248" (0,10 mm--6,30 mm)
Diameter Tolerantie (Mechanisch) Registratie (Mechanisch)
0,00197" (0,05 mm) 12:1
Soldeermasker Type LPI
Min Soldeermasker Brug 0,00315" (0,08 mm)
Min Soldeermasker Klaring 0,00197" (0,05 mm)
Plug Via Diameter
Impedantie Controle Tolerantie Oppervlakteafwerking
HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger
