F4BME275 PTFE-laminaat en aangepaste 2-laags RF-PCB - complete gids
Wat is F4BME275?
Het is een hoogwaardig PTFE-glasweefsellaminaat. Het heeft een diëlektrische constante (Dk) van 2,75 ±0,05. Het heeft een ultralage dissipatiefactor (Df) van 0,0015 bij 10 GHz. Het wordt vervaardigd door Taizhou Wangling Isolatiematerialenfabriek in China. Het materiaal maakt gebruik van omgekeerd behandelde RTF-koperfolie. Dit zorgt voor superieure low-PIM-prestaties (≤ -159 dBc). Het maakt nauwkeurig circuitetsen mogelijk. Het vermindert ook geleiderverlies. Het materiaal is toepasbaar van -55°C tot +260°C. Het heeft een UL94 V-0 ontvlambaarheidsclassificatie. Het is stralingsbestendig en heeft lage ontgassingseigenschappen. Het is een ideale vervanging voor geïmporteerde PTFE-laminaten in veeleisende RF- en microgolftoepassingen.
Welke printplaat kan ermee worden gebouwd?

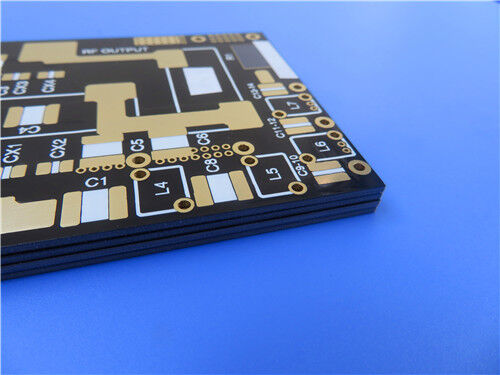

Er kan een complete 2-laags RF-PCB-oplossing worden geleverd. Het bord is gebaseerd op F4BME275-materiaal. De afgewerkte dikte is 1,6 mm. Het kopergewicht is 1 oz per laag. Er wordt puur goud (5 µm) toegepast. Op de bovenste laag wordt een zwart soldeermasker aangebracht. Op de bovenste laag is een witte zeefdruk gedrukt. Het minimale spoor en de minimale ruimte zijn 6 en 9 mil. De minimale gatgrootte is 0,5 mm. Via beplating is de dikte 20 µm. De kwaliteitsnorm is IPC-klasse 2. Dit bord is ideaal voor RF- en microgolfcircuits, radarsystemen, satellietcommunicatie en basisstationantennes.
1. Materiaaloverzicht

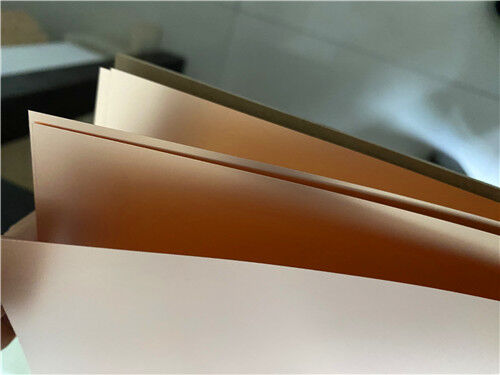

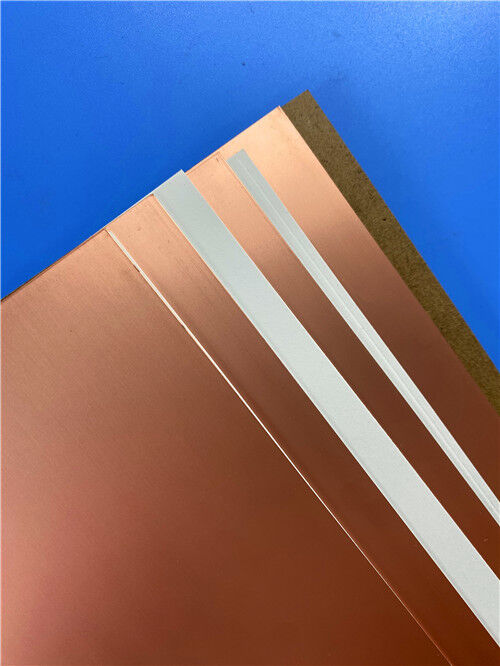

De F4BME275 is een hoogwaardig PTFE-glasweefsellaminaat. Het wordt geproduceerd door Taizhou Wangling Isolatiematerialenfabriek. Deze fabriek is een toonaangevende Chinese leverancier van RF- en microgolfsubstraten.
Het materiaal is gemaakt van geweven glasvezeldoek, PTFE-hars en PTFE-film. Deze componenten worden gecombineerd via een wetenschappelijke formulering. Er wordt gebruik gemaakt van een rigoureus compressiegietproces.
Belangrijke punten over dit materiaal:
Betere prestaties:De F4BME-serie biedt betere elektrische prestaties dan de standaard F4B-serie. Het bereik van de diëlektrische constante is groter. Het diëlektrisch verlies is lager. De isolatieweerstand is hoger. De stabiliteit is verbeterd.
RTF-koperfolie:F4BME275 maakt gebruik van omgekeerd behandelde RTF-koperfolie. Dit type folie zorgt voor betere PIM-prestaties. PIM wordt teruggebracht tot ≤ -159 dBc. Circuitetsen is nauwkeuriger. Geleiderverlies is lager in vergelijking met standaard ED-koper.
Gecontroleerde eigenschappen:De verhouding PTFE/glasvezeldoek wordt zorgvuldig afgesteld. Hierdoor kan de diëlektrische constante worden gecontroleerd. Er wordt een laag verlies gehandhaafd. De dimensionele stabiliteit is verbeterd.
Speciale eigenschappen:Het materiaal is stralingsbestendig. Het heeft lage ontgassingseigenschappen. Dit maakt hem geschikt voor lucht- en ruimtevaart- en satelliettoepassingen.
Commerciële productie:Het materiaal is ontworpen voor productie in grote volumes. Het is kosteneffectief en commercieel schaalbaar.
F4BME275 versus F4BM275 – Welke moet worden gekozen?
| Functie |
F4BM275 |
F4BME275 |
| Koperfolietype |
ED (Elektrodepositie) |
Omgekeerd behandelde RTF |
| PIM-prestaties |
Niet gespecificeerd |
≤ -159 dBc |
| Circuitprecisie |
Standaard |
Nauwkeuriger |
| Dirigent verlies |
Standaard |
Lager |
| Beste applicatie |
Algemeen RF en magnetron |
Low-PIM-systemen, basisstations, satelliet |
Aanbeveling: F4BME275 moet worden gekozen wanneer PIM-prestaties van cruciaal belang zijn. Het moet ook worden gekozen als precisie-etsen nodig is. Het is de betere keuze voor basisstationantennes, satellietcommunicatie en krachtige radarsystemen.
2. F4BME275 Technisch gegevensblad
| Eigendom |
Testconditie |
Eenheid |
F4BME275 Waarde |
| Diëlektrische constante (typisch) |
10 GHz |
— |
2,75 |
| DK Tolerantie |
— |
— |
±0,05 |
| Dissipatiefactor (typisch) |
10 GHz |
— |
0,0015 |
| |
20 GHz |
— |
0,0021 |
| TCDk |
-55°C~+150°C |
ppm/°C |
-92 |
| Schilsterkte (1 oz ED / F4BM) |
— |
N/mm |
>1,8 |
| (1 oz RTF / F4BME) |
— |
N/mm |
>1,6 |
| Volumeweerstand |
Normale toestand |
MΩ·cm |
≥6×10⁶ |
| Oppervlakteweerstand |
Normale toestand |
MΩ |
≥1×10⁶ |
| Elektrische sterkte (Z-richting) |
5 kW, 500 V/s |
kV |
>28 |
| Doorslagspanning (X/Y-richting) |
5 kW, 500 V/s |
kV |
>35 |
| CTE (X/Y-as) |
-55°C ~ 288°C |
ppm/°C |
14–16 |
| CTE (Z-as) |
-55°C ~ 288°C |
ppm/°C |
112 |
| Thermische spanning |
260°C, 10s, 3 cycli |
— |
Geen delaminatie |
| Wateropname |
20±2°C, 24 uur |
% |
≤0,08 |
| Dikte |
Kamertemperatuur |
g/cm³ |
2.28 |
| Continue bedrijfstemperatuur |
— |
°C |
-55~+260 |
| Thermische geleidbaarheid (Z-as) |
— |
W/(m·K) |
0,38 |
| PIM-waarde (alleen F4BME) |
— |
dBc |
≤ -159 |
| Ontvlambaarheid |
UL94 |
Beoordeling |
V-0 |
| Samenstelling |
— |
— |
PTFE + glasweefsel + RTF-koper |
3. Belangrijkste voordelen van F4BME275
| Functie |
Voordeel |
| Dk is 2,75 ±0,05 |
Een nauwe tolerantie maakt een consistente impedantiecontrole mogelijk |
| Df is 0,0015 bij 10 GHz |
Ultra-laag verlies minimaliseert signaalverlies in hoogfrequente circuits |
| Df is 0,0021 op 20 GHz |
Goede prestaties blijven behouden bij millimetergolffrequenties |
| Er wordt gebruik gemaakt van RTF-koperfolie |
PIM is verminderd (≤ -159 dBc), het etsen is nauwkeuriger, het geleiderverlies is lager |
| PIM is ≤ -159 dBc |
Dit is van cruciaal belang voor basisstation- en satelliettoepassingen |
| Werkbereik is -55°C tot +260°C |
Extreme omgevingen kunnen worden weerstaan |
| CTE (Z-as) is 112 ppm/°C |
Betrouwbare geplateerde prestaties door gaten worden geboden |
| Er wordt gezorgd voor stralingsweerstand |
Er wordt een betrouwbaarheid van ruimtevaart- en satellietkwaliteit bereikt |
| Een lage uitgassing is gegarandeerd |
Dit is belangrijk voor vacuümomgevingen |
| UL94 V-0-classificatie is bereikt |
De naleving van de brandveiligheid is gewaarborgd |
4. Toepassingsgebieden
-Magnetron, RF en radar
-Faseverschuivers, passieve componenten
-Vermogensverdelers, koppelingen, combiners
-Feednetwerken, Phased Array-antennes
-Satellietcommunicatie, antennes van basisstations
5. Aangepaste 2-laags RF-PCB - Volledige specificatie
Er kan een complete 2-laags RF-PCB-oplossing worden geleverd op basis van de F4BME275. De specificaties staan hieronder weergegeven.
Bordspecificaties
| Specificatie |
Detail |
| Bordtype |
2-laags RF-printplaat |
| Basismateriaal |
F4BME275 PTFE-laminaat (RTF-koper) |
| Afgewerkte plaatdikte |
1,6 mm |
| Afgewerkt kopergewicht |
1 oz (35 µm) per laag |
| Bordafmetingen |
103 × 76 mm (1 stuk) |
| Afmetingstolerantie |
±0,15 mm |
| Minimale spoor/ruimte |
6/9 mil |
| Minimale gatgrootte |
0,5 mm |
| Via plaatdikte |
20 µm |
| Oppervlakteafwerking |
Puur vergulden (5 µm / 197 µ") |
| Bovenste soldeermasker |
Zwart |
| Onderste soldeermasker |
Nee |
| Top zeefdruk |
Wit |
| Onderste zeefdruk |
Nee |
| IPC-classificatie |
Klasse 2 |
| Kunstwerkformaat |
Gerber RS-274-X |
| Testen |
100% elektrische test (vóór verzending) |
| Beschikbaarheid |
Wereldwijd |
6. Waarom puur gouden afwerking wordt gebruikt
Voor deze RF-printplaat is gekozen voor puur goud (5 µm / 197 µ"). De voordelen staan hieronder vermeld.
| Voordeel |
Voordeel |
| Uitstekende soldeerbaarheid wordt geboden |
Voor de bevestiging van componenten is een oxidatievrij oppervlak beschikbaar |
| Wire bonding wordt ondersteund |
Er kunnen RF-componenten worden gebruikt die verbinding met gouddraad vereisen |
| Er wordt gezorgd voor corrosiebestendigheid |
Kopersporen worden beschermd in ruwe omgevingen |
| Er wordt een lage contactweerstand bereikt |
Dit is geschikt voor randconnectoren en testpunten |
| Er wordt een lange houdbaarheid gehandhaafd |
De soldeerbaarheid blijft gedurende langere perioden behouden |
| Er wordt dikker goud (5 µm) toegepast |
Er wordt extra duurzaamheid geboden voor toepassingen met hoge betrouwbaarheid |
Vraag 1: Wat is het verschil tussen F4BME275 en F4BM275?
A: Hetzelfde diëlektricum van PTFE/glas wordt gebruikt (Dk 2,75). Het type koperfolie is echter anders.
F4BME275 maakt gebruik van omgekeerd behandelde RTF-koperfolie. De PIM-prestaties zijn superieur (≤ -159 dBc). Het etsen is nauwkeuriger. Het verlies aan geleider is lager.
F4BM275 maakt gebruik van standaard ED-koperfolie. Het is geschikt voor algemene RF-toepassingen. Er wordt niet voldaan aan de PIM-vereisten.
F4BME275 moet worden gekozen voor basisstations, satellietsystemen en laag-PIM-gevoelige toepassingen.
Vraag 2: Wat is PIM en waarom is het belangrijk?
A: PIM staat voor Passieve Intermodulatie. Het is vervorming die ontstaat wanneer signalen met hoog vermogen door niet-lineaire elementen in passieve componenten gaan. Lage PIM-prestaties (≤ -159 dBc voor F4BME275) zijn belangrijk voor:
Basisstationantennes (zendmasten)
Satellietcommunicatie
Radarsystemen
Hoogvermogen RF-systemen
Hoge PIM kan interferentie veroorzaken. De gevoeligheid van de ontvanger is verminderd. De systeemprestaties zijn verslechterd.
Vraag 3: Waarom wordt er puur goud gebruikt in plaats van ENIG?
A: Puur vergulden (5 µm / 197 µ") biedt verschillende voordelen ten opzichte van standaard ENIG:
Er wordt dikker goud toegepast, wat een betere slijtvastheid en een langere houdbaarheid oplevert
Wire bonding wordt ondersteund — ENIG is over het algemeen niet geschikt voor wire bonding
Er wordt superieure corrosieweerstand geboden – dit is belangrijk voor zware omstandigheden
Er wordt een lagere contactweerstand bereikt – dit is beter voor randconnectoren en testpunten
ENIG wordt doorgaans gebruikt voor SMT-assemblage. Puur goud heeft de voorkeur voor RF-componenten die draadverbindingen of een hoge duurzaamheid vereisen.
Vraag 4: Wat betekent 6/9 mil spoor en spatie?
A: 6 mil spoor — De minimale geleiderbreedte is 6 mil (0,152 mm).
9 mil ruimte — De minimale afstand tussen geleiders is 9 mil (0,229 mm).
Deze fijne-lijnmogelijkheid maakt RF-circuitlay-outs met hoge dichtheid mogelijk. Er kunnen transmissielijnen met gecontroleerde impedantie worden geproduceerd.
Vraag 5: Waarom zit er geen soldeermasker op de onderste laag?
A: Dit ontwerp biedt verschillende voordelen:
Het thermisch beheer is verbeterd: blootliggend koper helpt bij de warmteafvoer
Aarding is ingeschakeld: directe chassisaarding of thermisch padcontact is mogelijk
Het plaatsen van componenten is vereenvoudigd: de onderkant heeft geen SMT-componenten (alle SMT-pads bevinden zich bovenaan)
Dit is een gebruikelijke ontwerppraktijk voor RF-PCB's. Thermische prestaties en aarding zijn vaak prioriteiten.
Vraag 6: Is F4BME275 geschikt voor loodvrij solderen?
EEN: Ja. Het continue bedrijfstemperatuurbereik bedraagt -55°C tot +260°C. Thermische stresstests bij 260°C gedurende 10 seconden (3 cycli) tonen geen delaminatie aan. F4BME275 is volledig compatibel met loodvrije soldeerprocessen.
Vraag 7: Wat is de typische doorlooptijd voor op maat gemaakte F4BME275-PCB's?
A: Doorlooptijden variëren op basis van complexiteit en hoeveelheid. Voor 2-laags RF-PCB's zoals het beschreven voorbeeld bedragen de typische levertijden 7 tot 12 werkdagen. Neem contact met ons op voor specifieke projecttijdlijnen.
Vraag 8: Zijn er versies met een aluminium of koperen achterkant beschikbaar van de F4BME275?
EEN: Ja. De F4BME275 is verkrijgbaar in versies met een aluminium achterkant (F4BME275-AL) en een versie met koperen achterkant (F4BME275-CU). Deze worden gebruikt voor verbeterd thermisch beheer en afscherming. Ze zijn ideaal voor RF-toepassingen met hoog vermogen.
Vraag 9: Kunnen impedantiegestuurde PCB's worden geproduceerd met F4BME275?
EEN: Ja. De stabiele Dk van 2,75 ±0,05 maakt een voorspelbare impedantiecontrole mogelijk. Impedantiegestuurde RF-kaarten kunnen volgens uw specifieke vereisten worden ontworpen en vervaardigd.
Vraag 10: Welke tests worden er op deze PCB's uitgevoerd?
A: Alle boards ondergaan:
100% elektrische test (vóór verzending) — continuïteit en isolatie zijn geverifieerd
Visuele inspectie – soldeermasker en zeefdrukkwaliteit worden gecontroleerd
Dimensionale inspectie – plaatafmetingen en toleranties (±0,15 mm) zijn bevestigd
Aanvullend testen (bijv. impedantietesten, röntgenfoto's voor BGA) kunnen op verzoek worden geregeld.
Vraag 11: Wat is de minimale diëlektrische dikte voor F4BME275?
A: Voor Dk 2,7–3,0 (inclusief F4BME275 bij Dk 2,75) is de minimale diëlektrische dikte 0,2 mm. Voor Dk ≤2,65 is de minimale diëlektrische dikte 0,1 mm.
V12: Waar kan het officiële F4BME275-gegevensblad worden verkregen?
A: Het officiële gegevensblad is verkrijgbaar bij Taizhou Wangling Isolatiematerialenfabriek. Neem dan contact op met ons team. Wij kunnen de documentatie verzorgen. Wij kunnen u ook doorverwijzen naar de technische ondersteuning van de fabrikant.
