Wat is F4BTMS265 en wat zijn de specificaties voor Dk, Df, CTE en Aerospace PCB?

Invoering

In de veeleisende wereld van lucht- en ruimtevaart, defensie en hoogfrequente communicatie zijn materiaalprestaties en betrouwbaarheid van het grootste belang. F4BTMS265 van Taizhou Wangling Insulation Material Factory vertegenwoordigt een aanzienlijke vooruitgang in op PTFE gebaseerde composiettechnologie. Als onderdeel van de F4BTMS-serie, de verbeterde opvolger van de F4BTM-familie, combineert dit materiaal de voordelen van ultradunne, ultrafijne glasvezelversterking met een hoge keramische vulling om uitzonderlijke elektrische, thermische en mechanische prestaties te leveren.

F4BTMS265 biedt een diëlektrische constante van 2,65 met een ultralage dissipatiefactor, waardoor het ideaal is voor fasegevoelige toepassingen, microgolfcircuits en ruimtevaartsystemen waarbij signaalintegriteit en dimensionale stabiliteit van cruciaal belang zijn. De unieke constructie minimaliseert het "glasvezeleffect" op de voortplanting van elektromagnetische golven, terwijl de uitstekende maatvastheid behouden blijft - een evenwicht dat traditionele geweven glasvezel-PTFE-materialen moeilijk kunnen bereiken.

Dit artikel biedt een uitgebreid overzicht van de eigenschappen van F4BTMS265-laminaat, een gedetailleerd voorbeeld van een 2-laags PCB-ontwerp en belangrijke inkoopinformatie voor ingenieurs en inkoopprofessionals.

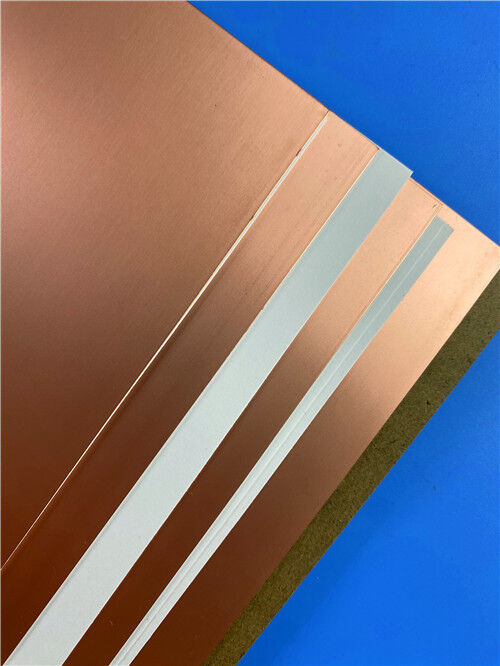

Wat is F4BTMS265 laminaat?

F4BTMS265 is een hoogwaardig PTFE (polytetrafluorethyleen) composietsubstraat uit de F4BTMS-serie, vervaardigd door Taizhou Wangling Insulation Material Factory. Het materiaal vertegenwoordigt een technologische doorbraak ten opzichte van de vorige F4BTM-serie, met een geavanceerde formulering die het volgende combineert:

Ultradun, ultrafijn glasvezeldoek – Minimale versterking die het "glasvezeleffect" vermindert

Hoge keramische vulling – Grote hoeveelheden gelijkmatig verdeelde speciale nanokeramiek gemengd met PTFE-hars

Geoptimaliseerde verwerking – Eigen productietechnieken voor superieure consistentie

Belangrijkste onderscheidende factor: geminimaliseerd glasvezeleffect met verbeterde stabiliteit

In tegenstelling tot traditionele geweven glasvezel-PTFE-materialen, gebruikt F4BTMS265 ultradunne, ultrafijne glasvezeldoek als versterking. Deze unieke aanpak:

Minimaliseert het "glasvezeleffect" – Vermindert diëlektrische anisotropie en niet-uniformiteit tijdens de voortplanting van elektromagnetische golven

Verlaagt diëlektrisch verlies – Bereikt een ultralage dissipatiefactor vergeleken met conventioneel geweven glas-PTFE

Verbetert de maatvastheid – Behoudt uitstekende mechanische stabiliteit ondanks het minimale glasgehalte

Vermindert X/Y/Z-anisotropie – Meer isotrope elektrische eigenschappen dan traditionele geweven glasmaterialen

Verhoogt de bruikbare frequentie – Stabiele prestaties tot 40 GHz en hoger

Betrouwbaarheid op luchtvaartniveau

F4BTMS265 is ontworpen voor de meest veeleisende lucht- en ruimtevaart- en defensietoepassingen, met:

Uitstekende stralingsweerstand – Stabiele elektrische en fysieke eigenschappen na blootstelling aan straling

Lage ontgassing – Voldoet aan de vereisten voor vacuümontgassing voor ruimtetoepassingen

Groot bedrijfstemperatuurbereik – -55°C tot +260°C

Lage vochtopname – 0,025% voor stabiele prestaties in vochtige omgevingen

Eigenschappen van F4BTMS265 Laminaat

Ultralaag verlies over de hele frequentie

F4BTMS265 demonstreert uitzonderlijke prestaties met weinig verlies over een breed frequentiebereik:

Deze karakteristiek met ultralaag verlies maakt de F4BTMS265 ideaal voor fasegevoelige toepassingen waarbij de signaalintegriteit over lange transmissiepaden moet worden gehandhaafd.

Uitstekende frequentiestabiliteit (tot 40 GHz)

F4BTMS265 handhaaft stabiele diëlektrische constante en lage verlieswaarden tot 40 GHz, waardoor het geschikt is voor:

Fasegevoelige antennes – Stabiele faseprestaties over de frequentie heen

Microgolfcircuits – Consistente impedantie en signaalintegriteit

Radarsystemen – Betrouwbare prestaties in veeleisende militaire toepassingen

Temperatuurstabiliteit

Met een TCDk van -88 ppm/°C van -55°C tot 150°C biedt de F4BTMS265:

Stabiele faseprestaties – Minimale diëlektrische constante variatie over de temperatuur

Betrouwbare werking – Consistente elektrische prestaties in extreme omgevingen

Groot werkingsbereik – -55°C tot +260°C langdurig gebruik

Lage CTE voor dimensionale stabiliteit

De CTE-waarden van F4BTMS265 (15/20/72 ppm/°C in X/Y/Z) bieden:

Uitstekende maatvastheid – Cruciaal voor ontwerpen met meerdere lagen en ontwerpen met hoge dichtheid

Betrouwbare PTH's – Verminderde thermische belasting op doorgeplateerde gaten

Consistente registratie – Handhaaft de uitlijning tussen temperatuurcycli

Samenvatting van kenmerken en voordelen

Standaard aanbiedingen

De F4BTMS265 en de F4BTMS-serie zijn verkrijgbaar in een breed scala aan diktes, paneelformaten en opties voor koperbekleding.

Let op: Minimale dikte is 0,127 mm. Extra diktes beschikbaar in stappen van 0,127 mm. Aangepaste diktes beschikbaar op aanvraag.

Standaard paneelafmetingen en koperen bekledingen

Opties met metalen achterkant (F4BTMS265-AL / F4BTMS265-CU)

De F4BTMS-serie biedt ook versies met metalen achterkant voor afschermings- of warmteafvoertoepassingen:

Opmerking: Tolerantie metaaldikte: +0,02 / -0,05 mm. Aangepaste diktes beschikbaar op aanvraag.

F4BTMS265-AL = F4BTMS265 met aluminium achterkant
F4BTMS265-CU = F4BTMS265 met koperen achterkant

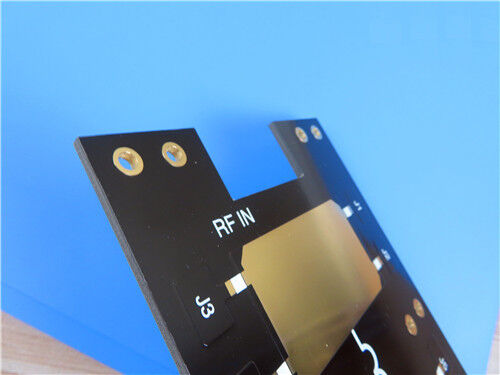

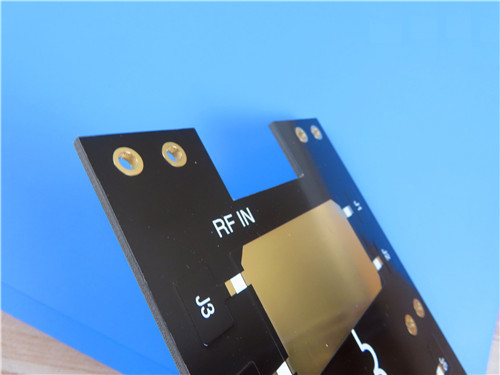

2-laags PCB-ontwerpvoorbeeld met F4BTMS265

Om de praktische toepassing van de F4BTMS265 te demonstreren, is het volgende een complete 2-laags stijve PCB-ontwerpbehuizing.

PCB-ontwerpspecificaties

Ontwerpobservaties

Dit bord (97 mm x 76 mm) heeft een aanzienlijk aantal componenten (39 componenten) met slechts 2 netten, wat duidt op een complexe functionele RF- of microgolfmodule. Belangrijke observaties zijn onder meer:

30 mil (0,762 mm) diëlektrische dikte – Standaarddikte voor hoogfrequente PCB-ontwerpen

Zwart soldeermasker op de bovenste laag – Biedt bescherming en esthetische consistentie; Zwart soldeermasker heeft vaak de voorkeur voor hoogfrequente toepassingen vanwege de matte afwerking en verminderde reflectiviteit

Witte zeefdruk op de bovenste laag – Duidelijke componentmarkering tegen zwart soldeermasker; verbetert de montage en inspectie

ENIG-oppervlakteafwerking – Biedt uitstekende soldeerbaarheid en vlakheid voor RF-verbindingen

Royale trace/afstand (14/14 mils) – Suggereert dat het ontwerp mogelijk hogere spannings- of vermogensoverwegingen met zich meebrengt, of eenvoudigweg een minder dichtbevolkt RF-ontwerp kan zijn

Hoog aantal via's (25 via's) – weerspiegelt de behoefte aan frequente aarding of afscherming in een magnetronontwerp

F4BTMS265's lage verlies (Df ≈ 0,0012 @ 10 GHz) – Cruciaal voor het behouden van de signaalintegriteit bij hoge frequenties

Naleving van IPC-Klasse 2 – Garandeert betrouwbaarheid voor commerciële lucht- en ruimtevaart- en defensietoepassingen

Hoogtepunten van het productieproces

Standaard PTFE-verwerking – F4BTMS265 kan worden vervaardigd met behulp van standaard PTFE PCB-technieken

Uitstekende maatvastheid – Ultradunne glasvezelversterking minimaliseert vervorming tijdens de verwerking

Mogelijkheid tot dichte gaten – Ondersteunt een minimale gatgrootte van 0,25 mm

Mogelijkheid tot meerdere lagen – Geschikt voor toepassingen met meerdere lagen en backplane

100% elektrische testen – Garandeert de functionele integriteit van elk bord

Typische toepassingen

- Lucht- en ruimtevaartapparatuur, ruimte- en cabineapparatuur
- Magnetron, RF
- Radar, militaire radar
- Feednetwerken
- Fasegevoelige antennes, phased array-antennes
- Satellietcommunicatie en meer

Conclusie

F4BTMS265 van Taizhou Wangling Insulation Material Factory vertegenwoordigt een aanzienlijke vooruitgang in op PTFE gebaseerde composiettechnologie, waarbij de voordelen van ultradunne, ultrafijne glasvezelversterking, hoge keramische vulling en betrouwbaarheid van ruimtevaartkwaliteit worden gecombineerd. Met een diëlektrische constante van 2,65 ± 0,04, een dissipatiefactor van 0,0012 bij 10 GHz en stabiele prestaties tot 40 GHz levert de F4BTMS265 de prestaties die nodig zijn voor de meest veeleisende microgolf-, radar- en ruimtevaarttoepassingen.

De belangrijkste voordelen zijn onder meer:

Betrouwbaarheid op luchtvaartniveau – Stralingsbestendig, weinig ontgassing, geschikt voor de ruimtevaart

Ultralaag verlies (Df = 0,0012 @ 10 GHz) – Uitstekende signaalintegriteit voor fasegevoelige toepassingen

Ultradunne glasversterking – Geminimaliseerd "glasvezeleffect"; verminderde anisotropie

40 GHz-capaciteit – Geschikt voor microgolf- en radartoepassingen

Uitstekende temperatuurstabiliteit – TCDk van -88 ppm/°C van -55°C tot 150°C

Lage CTE (15/20/72 ppm/°C) – Uitstekende maatvastheid; betrouwbare PTH's

Lage vochtopname (0,025%) – Stabiele prestaties in alle omgevingen

Kosteneffectief alternatief – Vervangt vergelijkbare westerse materialen met concurrerende prijzen

Standaard PTFE-verwerking – Compatibel met standaard fabricagetechnieken

Of het nu wordt gebruikt in ruimtevaartuigelektronica, militaire radar of fasegevoelige antennesystemen, de F4BTMS265 biedt een betrouwbare, krachtige basis voor veeleisende hoogfrequente circuitontwerpen.
