Hybride PCB | Gemengde Materiële die PCB op 20 mil RO4350B plus Fr-4 met Blinden wordt voortgebouwd via

Producten

Hybride PCB | Gemengde Materiële die PCB op 20 mil RO4350B plus Fr-4 met Blinden wordt voortgebouwd via

MOQ:	1
Prijs:	USD 2.99-6.99 per piece
Standaardverpakking:	Vacuüm
Leveringstermijn:	6-7 werkdagen
Betaalmethode:	T/T, Paypal
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Enterprise Limited

Certificering

Modelnummer

OIC-0046-V4.6

Aantal Lagen:

Glas Epoxy:

RO4350B Tg280℃, er<3.48, Rogers Corp. IT158 FR-4

Definitieve externe folie:

Definitieve hoogte van PCB:

1,69 mm ±10%

De oppervlakte eindigt:

Onderdompelings gouden 0,053 micron over nikkel 4,42 micron

De kleur van het soldeerselmasker:

Groen

Kleur van Componentenlegende:

Test:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 2.99-6.99 per piece

Verpakking Details:

Vacuüm

Levertijd:

6-7 werkdagen

Betalingscondities:

T/T, Paypal

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

Korte Inleiding

Met de ontwikkeling van elektronische communicatietechnologie, wordt de communicatie frequentie hoger en hoger, en de transmissie van het hoge frequentiesignaal, moet lage diëlektrische constante (DK) gebruiken, laag diëlektrisch verlies (Df) maar dure speciale materialen. Deze materialen hebben cyanaat en hoge frequentiematerialen zoals polytetrafluoroethylene/ceramische gebaseerde materialen (PTFE/Ceramic), koolwaterstoffen/ceramische gebaseerde materialen (Hydra-Koolstof/Ceramisch). Gewoonlijk zijn deze materialen duur.

Het drukken van de kosten is een belangrijk middel voor klanten om het concurrentievermogen van producten te verbeteren. Daarom keuren de klanten de gelamineerde structuur van gemengde materialen in het ontwerp van PCB-structuur goed, d.w.z., de noodzakelijke het gebruiksmaterialen met hoge frekwentie van de signaallaag om aan de behoeften van signaaltransmissie te voldoen. Andere lijnlagen worden gemaakt van conventionele glasvezel epoxy Fr-4, die wij een hybride raad roepen.

Beschikbaar hoge frequentiemateriaal (Kern)

RO4350B RO4003C

4mil (0.1mm) 8mil (0.203mm)

6.6mil (0.168mm) 12mil (0.3mm)

10mil (0.254mm) 20mil (0.508mm)

13.3mil (0.338mm) 32mil (0.813mm)

20mil (0.508mm) 60mil (1.524mm)

30mil (0.762mm)

60mil (1.524mm)

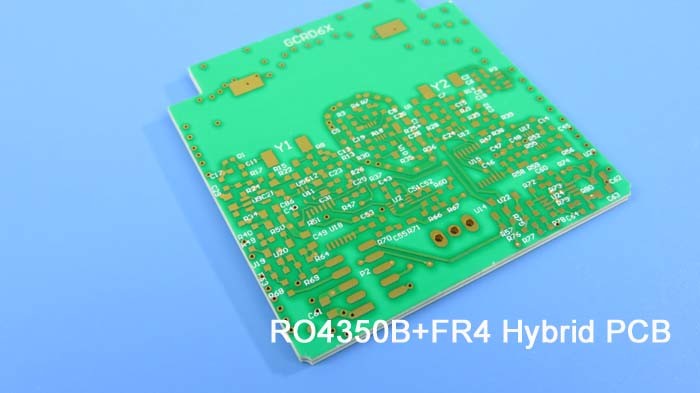

PCB-Geval: Hybride PCB | Gemengde Materiële die PCB op 20 mil RO4350B plus Fr-4 met Blinden wordt voortgebouwd via

(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving

Dit is een type van gemengde materiële die multilayer PCB op 20 mil RO4350B plus substraat Fr-4 voor de toepassing van satellietantenne wordt voortgebouwd. Het is 1,69 mm dik, silkscreen het wit over groen soldeerselmasker aan beide kanten en het onderdompelingsgoud is geplateerd op stootkussens en sporen. De grondstof wordt gebruikt van Rogers en ITEQ, volledige raad omhoog leverend 1 PCB. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk wordt 25 raad ingepakt voor verzending.

Eigenschappen en voordelen

RO4350B stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon;

Uitstekende hoge frequentieprestaties toe te schrijven aan laag diëlektrisch tolerantie en verlies;

Si-de prestatiesverbetering over stapel-UPS met al FR4-raad;

Kostenvermindering over stapel-UPS met al materiaal met beperkte verliezen;

Lange opslagtijd die meer dan 1 jaar in vacuümzak kan worden opgeslagen;

ISO9001, ISO14001, UL verklaarde productiefabriek;

PCB die op vereiste specificaties vervaardigt;

Geen MOQ, lage kosten voor prototypen en kleine looppashoeveelheid;

8000 types van PCB per maand;

Toepassing

LNA, de convertor van de radargegevensverzameling, uitgespreid spectrum, 3G-antenne

Parameter en gegevensblad

PCB-GROOTTE	99 x 85mm=1PCS
RAADStype	Multilayer PCB
Aantal Lagen	6 lagen
De oppervlakte zet Componenten op	JA
Door Gatencomponenten	JA
LAAGopeenstapeling	koper -18um (0,5 oz) de HOOGSTE laag van +plate
	RO4350B 0.508mm
	koper - 18um (0,5 oz)
	Prepreg 2313 x 2, 0.2mm
	Koper - 35um (1 oz)
	Fr-4 0.305mm
	Koper - 35um (1 oz)
	Prepreg 2313 x 2, 0.2mm
	Koper - 35um (1 oz)
	Fr-4 0.305mm
	koper -18um (0,5 oz) de laag van +plate BOT
TECHNOLOGIE
Minimumspoor en Ruimte:	15mil/15 mil
Minimum/Maximumgaten:	0,4 mm/2,5 mm
Aantal Verschillende Gaten:	4
Aantal Boorgaten:	89
Aantal Gemalen Groeven:	0
Aantal Interne Knipsels:	0
Impedantiecontrole:	nr
Aantal van Gouden vinger:	0
RAADSmateriaal
Glas Epoxy:	RO4350B Tg280℃, ER<3>
Definitieve externe folie:	1 oz
Definitieve interne folie:	1 oz
Definitieve hoogte van PCB:	1,69 mm ±10%
PLATEREN EN DEKLAAG
De oppervlakte eindigt	Onderdompelings gouden 0,053 micron over nikkel 4,42 micron
Het soldeerselmasker is van toepassing:	Beide kanten
De Kleur van het soldeerselmasker:	Groen, L.P.-4g/g-05, Nanya
Het Type van soldeerselmasker:	LPI
CONTOUR/CUTTING	Het verpletteren
Het MERKEN
Kant van Componentenlegende	Hoogste Kant
Kleur van Componentenlegende	Wit, s-380W, Taiyo
Fabrikant Name of Embleem:	N/A
VIA	Geplateerd door gat (PTH), minimumgrootte 0.4mm. Blind via L1-L2, L5-L6, L3-L6
FLAMIBILITY CLASSIFICATIE	De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie:	0,0059“
Raadsplateren:	0,0029“
Boortolerantie:	0,002“
TEST	100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK	e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied	Wereldwijd, globaal.
