Productomschrijving
Korte introductie
Zoals de naam al aangeeft, is hoge frequentie dat de frequentie relatief hoog is, over het algemeen verwijzend naar de frequentie van >=300 MHz (d.w.z. golflengte =1GHz wordt microgolf genoemd.
Typische frequenties voor draadloze toepassingen:
* Huidige mobiel: 0,9 GHz - 2 GHz
* 3G-systemen: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12,6 GHz
* LMDS: 24 GHz en 40 GHz
* Automotive: 77 GHz
Markt: RFID, Draadloze communicatie, basisstation en antenne, versterker, producten, consumentenelektronica.
Hoge frequentie printplaat of microgolf PCB verwijst naar de printplaat gemaakt op de hoge frequentie (microgolf) substraat koperbeklede plaat. De gebruikelijke typen zijn: Dubbelzijdige printplaat, meerlaagse printplaat en gemengde structuur.
Gemengde structuur omvat speciale hoogwaardige substraten, PP-plaat + gewone prestatieplaat en gemengde drukplaat van PP-plaat; hoogfrequent substraat + gewoon FR4-substraat; hoogfrequent substraat + metalen basis, enz.

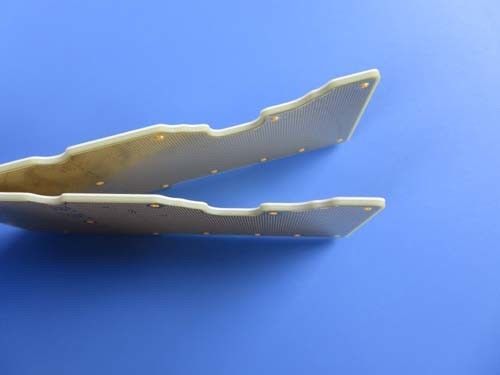

PCB-geval: Microgolf PCB-platen gebouwd op RO4350B 10 mil met ondergedompeld goud
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Algemene beschrijving
Dit is een type dubbelzijdige hoogfrequente PCB gebouwd op RO4350B 10 mil substraat voor de toepassing van antenne. Het is een 2-laags RF PCB-bord met een dikte van 0,3 mm. Het is ondergedompeld goud afwerking zonder soldeermasker. Het is vervaardigd volgens IPC 6012 Klasse 2 met behulp van de geleverde Gerber-gegevens. Elke 50 printplaten worden verpakt voor verzending.
Kenmerken en voordelen
De diëlektrische constante (DK) is laag en stabiel, dus de signaaloverdracht is goed zonder vertraging.
Goede weerstand tegen hoge en lage temperaturen.(-192℃-260℃)
Hittebestendigheid, chemische bestendigheid, slagvastheid en pelsterkte zijn goed.
SMT-proces is bestand tegen reflow-soldeerwerk, bestand tegen herstelwerkzaamheden vanwege gouden pads.
Tijdige levering. Handhaving van een leveringspercentage van 98%.
Het gehele fabricageproces is volledig gecontroleerd.
Geen MOQ, lage kosten voor prototypes en monsters.
UL-conform
Klantklachtenpercentage: <1%
Toepassing
Zender, Variocoupler, Digitale zender, 3G-antenne
Parameter en datablad
| PCB GROOTTE |
10 x 37 mm = 1up |
| PLAAT TYPE |
Dubbelzijdige PCB |
| Aantal lagen |
2 lagen |
| Surface Mount Componenten |
JA |
| Through Hole Componenten |
NEE |
| LAAG STAPELING |
koper ------- 35um(1 oz)+plaat TOP laag |
| RO4350B 0,254 mm |
| koper ------- 35um(1oz) + plaat BOT Laag |
| TECHNOLOGIE |
|
| Minimale spoor en ruimte: |
8,8 mil / 10,5 mil |
| Minimale / Maximale gaten: |
nee |
| Aantal verschillende gaten: |
nee |
| Aantal boorgaten: |
nee |
| Aantal gefreesde sleuven: |
0 |
| Aantal interne uitsparingen: |
0 |
| Impedantiecontrole: |
nee |
| Aantal gouden vingers: |
0 |
| PLAATMATERIAAL |
|
| Glas Epoxie: |
RO4350B Tg280℃, er<3,48, Rogers Corp. |
| Laatste folie extern: |
1,5 oz |
| Laatste folie intern: |
N.v.t. |
| Laatste hoogte van PCB: |
0,3 mm ±0,1 |
| PLAAT EN COATING |
|
| Oppervlakteafwerking |
Ondergedompeld goud, 87% |
| Soldeermasker van toepassing op: |
N.v.t. |
| Soldeermasker kleur: |
N.v.t. |
| Soldeermasker type: |
N.v.t. |
| OMTREK/SNIJDEN |
Routeren |
| MARKERING |
|
| Zijde van componentenlegenda |
N.v.t. |
| Kleur van componentenlegenda |
N.v.t. |
| Fabrikantnaam of logo: |
N.v.t. |
| VIA |
NEE |
| BRANDBAARHEIDSBEOORDELING |
UL 94-V0 Goedkeuring MIN. |
| DIMENSIE TOLERANTIE |
|
| Omtrekdimensie: |
0,0059" |
| Plaat plating: |
0,0029" |
| Boortolerantie: |
0,002" |
| TEST |
100% elektrische test voor verzending |
| TYPE TE LEVEREN AFBEELDING |
e-mail bestand, Gerber RS-274-X, PCBDOC etc. |
| SERVICE GEBIED |
Wereldwijd, Globaal. |
Kwaliteitsbeleid
Bicheng heeft een reeks managementprocedures en benaderingen ontwikkeld om ervoor te zorgen dat PCB's voldoen aan de eisen van de klant, inclusief de selectie van leveranciers, inspectie tijdens productie (WIP), inspectie bij uitgaande levering en klantenservice, enz.
Evaluatie en audit van leveranciers
Leveranciers moeten worden geëvalueerd door Bicheng. Bovendien zal Bicheng leveranciers jaarlijks beoordelen en rangschikken om te garanderen dat de geleverde materialen voldoen aan de eisen van Bicheng. Bovendien ontwikkelt Bicheng continu leveranciers en begeleidt hen om hun kwaliteits- en milieubeheer te verbeteren op basis van de systemen van ISO9001 & ISO14001.
Contractevaluatie
Bicheng zal de eisen van de klant beoordelen en verifiëren om er zeker van te zijn dat we de capaciteit hebben om aan de eisen van de klant te voldoen, inclusief specificaties, levering en andere eisen, voordat we een bestelling accepteren.
Maken, auditen en controleren van productiedata.
Wanneer de ontwerpgegevens en specificaties van de klant aan onze marketingafdeling worden verstrekt, moet Bicheng aan alle eisen voldoen. Vervolgens worden de ontwerpgegevens door CAM omgezet in productiedata. Ten slotte wordt een productierichtlijn (MI) gegenereerd op basis van het werkelijke productieproces en de technologieën voor de productiemedewerkers als basis voor de daadwerkelijke fabricage. MI moet worden beoordeeld door onafhankelijke ingenieurs en QA-ingenieurs voordat deze wordt uitgegeven.
Kwaliteitscontrole van inkomend materiaal
Alle materialen moeten worden geïnspecteerd voordat ze worden opgeslagen. We hebben een reeks strikte inspectieprocedures en instructies opgesteld om de inkomende materialen te controleren. Bovendien garanderen diverse nauwkeurige inspectie-instrumenten en -apparaten de mogelijkheid om het materiaal goed of niet te beoordelen. We geven materiaal uit volgens het first-in, first-out principe en geven een "alarm" voor materiaal dat de houdbaarheidsdatum nadert om ervoor te zorgen dat de materialen worden opgebruikt vóór de vervaldatum.
Controle van het productieproces
Juiste productierichtlijn (MI), uitgebreid apparatuurbeheer en -onderhoud en procescontrole, strikte WIP-inspectie en -monitoring, evenals werkinstructies, maken het gehele fabricageproces volledig gecontroleerd.
Eindcontrole en inspectie
Alle PCB's moeten de open- en kortsluitingstest ondergaan, evenals visuele inspectie nadat ze de gespecificeerde fysieke tests hebben doorstaan. We beschikken over diverse geavanceerde testapparatuur, waaronder aangepaste, vliegende probe-testmachines, om te garanderen dat elke PCB 100% wordt getest.
Productleveringsaudit
We hebben een speciale FQA-afdeling opgericht om de PCB-producten te inspecteren volgens de specificaties en eisen van de klant door middel van steekproeven. Gekwalificeerde PCB's worden verpakt.
FQA moet ook een 100% audit uitvoeren van de magazijnverpakking en verzendproducten, inclusief productnummer, klantnummer, producthoeveelheid, verzendadres, enz. vóór verzending.
Klantenservice
We hebben een professioneel klantenserviceteam opgericht om proactief met klanten te communiceren en tijdig om te gaan met feedback van klanten. We richten ons sterk op de behoeften van klanten en begrijpen de eisen van klanten, en passen tijdig het beleid van klantenservice en PCB-productvereisten aan.
