Productomschrijving
Korte introductie
RO4350B Hoogfrequent Materiaal is glasvezel versterkte koolwaterstof/keramische laminaten (geen PTFE) ontworpen voor prestatiegevoelige, commerciële toepassingen met een hoog volume. Momenteel zijn dubbelzijdige en meerlaagse RO4350B printplaten verkrijgbaar bij Bicheng. Dubbelzijdige RO4350B printplaten met diktes van 10mil (0,254 mm), 20mil (0,508 mm), 30mil (0,762 mm) en 60mil (1,524 mm) zijn de bestsellers. Wij bieden prototype runs, kleine batches en volumeproductiediensten.
Voordelen
1) Uitstekende hoogfrequente prestaties dankzij lage diëlektrische tolerantie en verlies;
2) Uitstekende dimensionale stabiliteit.
3) Lage thermische coëfficiënt van diëlektrische constante;
4) Lage Z-as expansie;
5) Lage in-plane expansiecoëfficiënt;
6) Stabiele elektrische eigenschappen ten opzichte van frequentie;
Toepassingen
1) Verzwakker, automatische poortinductie;
2) LNB's voor directe-uitzending satellieten;
3) Microstrip antenne, spread spectrum;
4) Microstrip en mobiele basisstationantennes en eindversterkers;
5) RF-identificatietags
6) Spread spectrum communicatiesystemen
7) Trunkversterker, splittermodule etc.

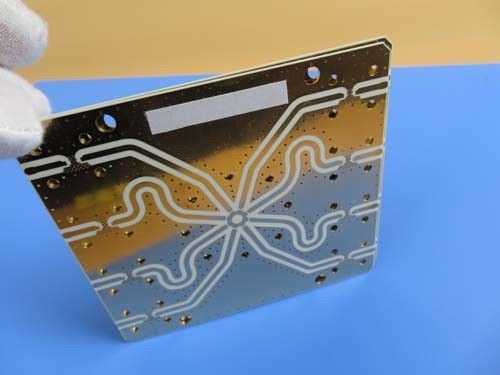

Printplaat Case: RO4350B Printplaat | Hoogfrequente Printplaat Bare Board | 0,3 mm Printplaat | Immersion Gold PWB
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn slechts ter referentie)
Algemene beschrijving
Dit is een type dubbelzijdige printplaat gebouwd op 10mil RO4350B substraat met Tg 280°C voor de toepassing van een antenne. Het is 0,3 mm dik afgewerkt met witte silkscreen over groene soldeermasker en ondergedompeld goud is geplateerd op pads. Het basismateriaal is afkomstig van Rogers Corp., de gehele printplaat wordt geleverd als 1 up per paneel. Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van de geleverde Gerber-gegevens. Elke 100 panelen worden verpakt voor verzending.
Kenmerken en voordelen
De temperatuurcoëfficiënt van de diëlektrische constante behoort tot de laagste van alle printplaatmaterialen, waardoor het ideaal is voor temperatuurgevoelige toepassingen;
Delaminatie van koperfolie wordt niet veroorzaakt door de verandering van koude en warmte vanwege de consistentie met de thermische expansiecoëfficiënt van koperfolie;
Het verminderen van signaalverlies in hoogfrequente toepassingen voldoet aan de ontwikkelingsbehoeften van communicatietechnologie;
Lage in-plane expansiecoëfficiënt;
Uitstekende dimensionale stabiliteit;
Producten en productie zijn gecertificeerd door geautoriseerde organisaties;
UL, ISO14001, TS16949 gecertificeerd;
On-time service;
Meer dan 15 jaar ervaring met printplaten;
Toepassing
UHF radio, power divider, relaisstations, basisstationantenne
Parameter en datasheet
| PRINTPLAAT AFMETING |
160 x 70 mm = 1 STUKS |
| PLAAT TYPE |
Dubbelzijdige printplaat |
| Aantal lagen |
2 lagen |
| Surface Mount Componenten |
JA |
| Through Hole Componenten |
JA |
| LAAG STAPELING |
koper ------- 18um(0,5 oz)+plaat TOP laag |
| RO4350B 0,254 mm |
| koper ------- 18um(0,5oz) + plaat BOT Laag |
| TECHNOLOGIE |
|
| Minimale Trace en Ruimte: |
4 mil / 15 mil |
| Minimale / Maximale Gaten: |
0,254 mm / 4,0 mm |
| Aantal Verschillende Gaten: |
4 |
| Aantal Boorgaten: |
125 |
| Aantal Gefreesde Sleuven: |
0 |
| Aantal Interne Uitsparingen: |
0 |
| Impedantiecontrole: |
nee |
| Aantal Goudvingers: |
0 |
| PLAAT MATERIAAL |
|
| Glas Epoxie: |
RO4350B Tg280℃, er<3,48, Rogers Corp. |
| Laatste folie extern: |
1,0 oz |
| Laatste folie intern: |
N.v.t. |
| Laatste hoogte van printplaat: |
0,3 mm ±0,1 |
| PLAAT EN COATING |
|
| Oppervlakteafwerking |
Ondergedompeld goud |
| Soldeermasker Toepassen Op: |
TOP 12micron Minimum, Bodem is verboden. |
| Soldeermasker Kleur: |
Groen, PSR-2000GT600D, Taiyo Geleverd. |
| Soldeermasker Type: |
LPSM |
| OMTREK/SNIJDEN |
Routeren |
| MARKERING |
|
| Zijde van Component Legenda |
TOP |
| Kleur van Component Legenda |
Wit, IJR-4000 MW300, Taiyo merk |
| Fabrikant Naam of Logo: |
Gemarkeerd op de printplaat in een geleider en legenda VRIJE RUIMTE |
| VIA |
Geplateerd doorlopend gat (PTH), minimale grootte 0,2 mm. Via afgedekt. |
| BRANDBAARHEIDSCLASSIFICATIE |
UL 94-V0 Goedkeuring MIN. |
| DIMENSIE TOLERANTIE |
|
| Omtrek afmeting: |
0,0059" |
| Printplaat plating: |
0,0029" |
| Boor tolerantie: |
0,002" |
| TEST |
100% Elektrische Test voor verzending |
| TYPE KUNSTWERK TE LEVEREN |
e-mail bestand, Gerber RS-274-X, PCBDOC etc |
| SERVICE GEBIED |
Wereldwijd, Globaal. |
