Productomschrijving
Wat is de F4BTD350S?
Het is een PTFE-hars met een hoge thermische geleidbaarheid. Het is versterkt met glasvezelstof. Het bevat een grote hoeveelheid speciale keramiek met een hoge thermische geleidbaarheid.De diëlektrische constante (Dk) is 3.5 ± 0,07 bij 10 GHz. De dissipatiefactor (Df) is 0,0016 bij 10 GHz. De thermische geleidbaarheid is 1,25 W/(m·K). Dit is aanzienlijk hoger dan bij standaard PTFE-materialen.Het materiaal heeft een CTE van 11/10 ppm/°C op de as X/Y en 40 ppm/°C op de as ZDe ontbindingstemperatuur (Td) bedraagt 500°C. Het materiaal is UL94 V-0. Het heeft een zeer lage vochtopname (0,05%).Het is ideaal voor RF-toepassingen met een hoog vermogen die een laag invoegverlies en een efficiënte warmteafvoer vereisen.
Welke PCB's kunnen ermee gemaakt worden?
Het bord is gebaseerd op F4BTD350S materiaal. De afgewerkte dikte is 0,6 mm. Het kopergewicht is 1 oz per laag.Onderdompeling goud wordt aangebracht als de oppervlakte afwerking. Zwart soldeermasker wordt op de bovenste laag aangebracht. Witte zijscherm wordt op de bovenste laag afgedrukt. Geen soldeermasker of zijscherm wordt op de onderste laag aangebracht.De minimale afstand is 7 en 9 millimeter.. De minimale gaatengrootte is 0,6 mm. Via plating dikte is 20 μm. Kwaliteitsstandaard is IPC klasse 2. Dit bord is ideaal voor high-power RF versterkers, antennes, koppelers, filters,industriële verwarmingsapparatuur.
1. Inhoudelijk overzicht
De F4BTD350S is een hooggeleidbaar PTFE-hars met hoge frequentie.Het bevat een grote hoeveelheid speciale keramiek met een hoge thermische geleidbaarheid.
Dit materiaal is een nieuwe generatie van hoogfrequente materialen. Het is ontwikkeld voor toepassingen die een laag invoegverlies en een hoge warmteafvoer efficiëntie vereisen.Het kan vergelijkbare buitenlandse producten vervangen.
De uitstekende lage verliezen en de thermische geleidbaarheid verhogen de tolerantie van de magnetron.Het materiaal is beter geschikt voor hoge temperaturen en langdurige werkingDe betrouwbaarheid van de apparatuur wordt gewaarborgd en het onderhoud kost weinig.
Het materiaal heeft ook de volgende voordelen:
Laag thermisch uitbreidingscoëfficiënt
Dimensionale stabiliteit
Hoge elektrische sterkte
Hoge isolatieprestaties
Deze voordelen maken PCB-verwerking gemakkelijker. Door-gat betrouwbaarheid is hoger. Soldeerfouten zijn lager. Component matching is beter. Omgevingsadaptabiliteit is sterker.
De besturingselementen kunnen worden verwerkt met behulp van standaard PTFE-plaattechnologie.en achtergrondverwerkingHet toont ook een uitstekende verwerkbaarheid bij dicht gaten en fijne lijnverwerking.
2. F4BTD350S Technisch gegevensblad
| Vastgoed |
Testconditie |
Eenheid |
F4BTD350S-waarde |
| Dielektrische constante (typisch) |
2 GHz |
— |
3.52 |
| |
10 GHz |
— |
3.5 |
| DK Tolerantie |
— |
— |
±0.07 |
| Dielektrische constante (ontwerp) |
10 GHz |
— |
3.62 |
| Verliesfactor (typisch) |
2 GHz |
— |
0.0012 |
| |
10 GHz |
— |
0.0016 |
| TCDk |
-55°C tot 150°C |
ppm/°C |
-45 |
| Peelingsterkte (1 oz koperen folie) |
— |
N/mm |
> 0.8 |
| Volumeweerstand |
C96/23/95 van de Commissie milieubeheer en consumentenbescherming |
MΩ·cm |
1 × 1011 |
| Oppervlakteweerstand |
C96/23/95 van de Commissie milieubeheer en consumentenbescherming |
MΩ |
1 × 1012 |
| Elektrische sterkte (Z-richting) |
5 kW, 500 V/s |
kV/mm |
25 |
| Afbrekingsspanning (horizontaal) |
5 kW, 500 V/s |
kV |
38 |
| Relatieve trackingindex (CTI) |
23°C/50%/24H |
V |
600 |
| CTE (X-as) |
-55°C tot 288°C |
ppm/°C |
11 |
| CTE (Y-as) |
-55°C tot 288°C |
ppm/°C |
10 |
| CTE (Z-as) |
-55°C tot 288°C |
ppm/°C |
40 |
| Temperatuur van thermische ontbinding (Td) |
5% gewichtsverlies |
°C |
500 |
| Verbuigingsterkte (X/Y) |
Normale toestand |
MPa |
74/64 |
| Tensile sterkte (X/Y) |
Normale toestand |
MPa |
48/45 |
| Flexuremodule (X/Y) |
Normale toestand |
MPa |
7500/7000 |
| Dimensionale stabiliteit (X/Y) |
Na etsen en bakken |
% |
0.08/0.18 |
| Thermische spanning |
260°C/10s/3 keer |
— |
Geen ontlasten |
| Warmtegeleidbaarheid |
Z-richting |
W/(m·K) |
1.25 |
| Specifieke warmtecapaciteit |
— |
J/g·°C |
0.8 |
| Dichtheid |
Normale temperatuur |
g/cm3 |
2.21 |
| Langdurige temperatuur |
— |
°C |
-55 tot +260 |
| Wateropname |
20 ± 2 °C, 24 uur |
% |
0.05 |
| Vlamvertragendheid |
UL94 |
Rating |
V-0 |
| Dielectrische laag samenstelling |
— |
— |
PTFE + glasvezelstof + keramiek met een hoge thermische geleidbaarheid |
3. Toepassingsgebieden
- Radiofrequentie van hoge kracht
- Versterker.
- Antenne.
- industriële verwarmingsapparatuur
- Koppelingen, filters, splitsers

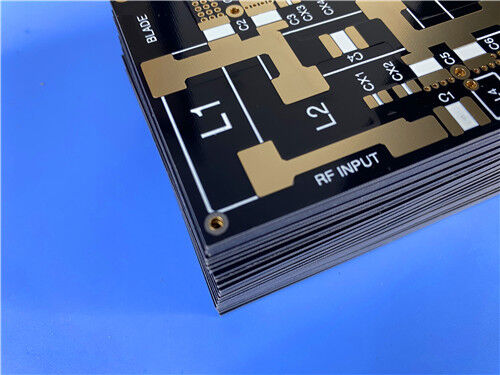

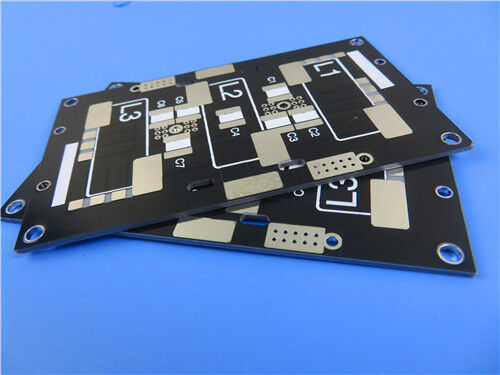

4. Op maat gemaakte 2-laag RF-PCB's ️ Volledige specificatie
Een volledige 2-lagige RF-PCB-oplossing kan worden geleverd op basis van F4BTD350S.
Specificaties van het bord
| Specificatie |
Detail |
| Type van het bord |
2 lagen RF-PCB's |
| Basismateriaal |
F4BTD350S (0,508 mm / 20 mil kern) |
| Afgewerkte plaatdikte |
0.6 mm |
| Afgesloten kopergewicht |
1 oz (35 μm) per laag |
| Afmetingen van het bord |
79 × 110 mm (1 stuk) |
| Dimensionele tolerantie |
± 0,15 mm |
| Minimaal spoor / ruimte |
7 / 9 mils |
| Minimale grootte van het gat |
0.6 mm |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud (ENIG) |
| Top Solder Mask |
Zwart |
| Onderste soldeermasker |
- Nee, niet echt. |
| Hoogste zijdeplaat |
Wit |
| Onderste zijdeplaat |
- Nee, niet echt. |
| IPC-classificatie |
Klasse 2 |
| Artwork-formaat |
Gerber RS-274-X |
| Beproeving |
100% elektrische test (voor verzending) |
| Beschikbaarheid |
Wereldwijd |
5Belangrijkste voordelen van dit PCB-ontwerp
| Kenmerken |
Voordelen |
| Gebruikt 2-laag RF-ontwerp |
Eenvoudige en kosteneffectieve toepassing van RF-circuits wordt bereikt |
| F4BTD350S kern (0,508 mm) wordt gebruikt |
Hoge thermische geleidbaarheid (1,25 W/m·K) dissipeert warmte efficiënt; laag verlies (0,0016) zorgt voor signaalintegritie |
| 7/9 mil trace en ruimte worden gebruikt |
Fijnlijnige, hoogdichte RF-circuits kunnen worden vervaardigd |
| Zwart soldeermasker wordt bovenaan aangebracht |
Professionele verschijning; bovenste schakelingen zijn beschermd |
| Geen soldeermasker aan de onderkant |
Verbetering van de warmteafvoer; aanleg van aardingsstrategieën |
| Onderdompeling goud afwerking wordt toegepast |
Uitstekende soldeerbaarheid; oxidatiebestendigheid; vlak oppervlak |
| 20 μm via bekleding wordt gebruikt |
Betrouwbare beklede door-gat verbindingen worden gewaarborgd |
| IPC-kwaliteit Klasse 2 is vervuld |
Er wordt voldaan aan de commerciële en industriële kwaliteitsnormen |
| 100% elektrische test wordt uitgevoerd |
Functionele integriteit is gegarandeerd vóór verzending |
V1: Wat is de dielektrische constante van F4BTD350S?
De typische Dk is 3,5 ± 0,07 bij 10 GHz. De ontwerp Dk is 3,62 bij 10 GHz. De Dk is stabiel bij temperatuur met een TCDk van -45 ppm/°C.
V2: Wat is de thermische geleidbaarheid van de F4BTD350S?
De thermische geleidbaarheid is 1,25 W/(m·K) in de Z-richting. Dit is aanzienlijk hoger dan standaard PTFE materialen.
V3: Is de F4BTD350S geschikt voor RF-toepassingen met een hoog vermogen?
Het materiaal is speciaal ontwikkeld voor RF-toepassingen met een hoog vermogen. De hoge thermische geleidbaarheid (1,25 W/(m·K)) dissipeert warmte efficiënt.0016) vermindert het signaalverzwakking tot een minimum.De hoge vermogenstoestand maakt het mogelijk om met hoge mikrogolfspanningsniveaus om te gaan.
V4: Welke diktes zijn beschikbaar voor de F4BTD350S?
Dielectrische diktes zijn verkrijgbaar van 0,127 mm (5 mil) tot 6,35 mm (250 mil).Andere diktes kunnen worden aangepast.
V5: Waar kan het officiële gegevensblad F4BTD350S worden verkregen?
Het officiële datablad is verkrijgbaar bij Taizhou Wangling Isolating Materials Factory.We kunnen u ook doorverwijzen naar de technische ondersteuning van de fabrikant.
Klaar om te beginnen?

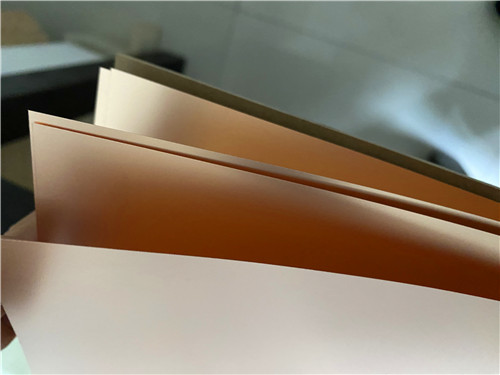

F4BTD350S ruwe laminaat kan worden geleverd. Metalen ondersteunde varianten (aluminium of koper) zijn ook verkrijgbaar. Volledig vervaardigde 2-laag RF-PCB's met onderdompelingsgoud kunnen worden vervaardigd.
