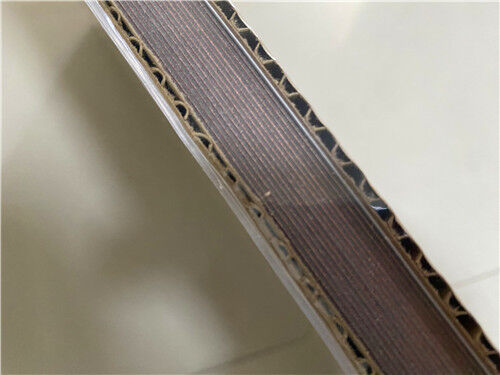

Wangling's F4BTM298 High-DK PTFE-laminaat met ED-koperfolie

Productomschrijving

Wat is F4BTM298?



Het is een PTFE-laminaat met een hoge diëlektrische constante, vervaardigd door Taizhou Wangling Insulating Materials Factory. Het is versterkt met glasvezeldoek. Het bevat nano-keramische vulstoffen. De diëlektrische constante (Dk) is 2,98 ±0,06 bij 10 GHz. De dissipatiefactor (Df) is 0,0018 bij 10 GHz. Het materiaal heeft een CTE van 15/16 ppm/°C op de X/Y-assen. De CTE op de Z-as is 78 ppm/°C. De ontledingstemperatuur (Td) is niet gespecificeerd, maar het materiaal werkt van -55°C tot +260°C. Het materiaal is UL94 V-0 goedgekeurd. Het heeft een zeer lage vochtabsorptie (0,05%). Het is ideaal voor RF- en microgolftoepassingen die een hogere Dk vereisen dan standaard PTFE-materialen.





Welke printplaat kan hiermee worden gebouwd?



Een complete 2-laags RF PCB-oplossing kan worden geleverd. De printplaat is gebaseerd op F4BTM298-materiaal. De afgewerkte dikte is 0,3 mm. Het koperafval is 1 oz per laag. Immersion gold wordt toegepast als oppervlakteafwerking. Zwarte soldeermasker wordt aangebracht op de toplaag. Witte silkscreen wordt gedrukt op de toplaag. Geen soldeermasker of silkscreen wordt aangebracht op de onderlaag. De minimale trace en ruimte zijn 6 en 9 mils. De minimale gatgrootte is 0,4 mm. De dikte van de via-plating is 20 µm. De kwaliteitsnorm is IPC Klasse 2. Deze printplaat is ideaal voor microgolf/RF-systemen, faseverschuivers, vermogensverdelers, koppelaars, combiners, voedingsnetwerken, phased array-antennes en satellietcommunicatie.





1. Materiaaloverzicht

De F4BTM298 is een PTFE-laminaat met een hoge diëlektrische constante. Het wordt vervaardigd door Taizhou Wangling Insulating Materials Factory. Het is versterkt met glasvezeldoek. Het bevat nano-keramische vulstoffen. Het materiaal maakt deel uit van de F4BTM-serie. Deze serie is gebaseerd op de F4BM diëlektrische laag. Er worden hoog-diëlektrische en laag-verlies nano-keramiek toegevoegd.



Dit resulteert in verschillende verbeteringen:



Hogere diëlektrische constante



Verbeterde hittebestendigheid



Lagere thermische uitzettingscoëfficiënt



Hogere isolatieweerstand



Betere thermische geleidbaarheid



Laag-verlies eigenschappen blijven behouden





Belangrijkste kenmerken van F4BTM298:

Kenmerk	Waarde/Voordeel
Hoge diëlektrische constante	Dk 2,98 ±0,06 – hoger dan standaard PTFE
Laag verlies	Df 0,0018 bij 10 GHz – minimaliseert signaalverzwakking
Nano-keramisch gevuld	Verbeterde thermische en mechanische eigenschappen
Lage CTE	X/Y: 15/16 ppm/°C – uitstekende dimensionale stabiliteit
Lage vochtabsorptie	0,05% – stabiel in vochtige omgevingen
Breed werkingsbereik	-55°C tot +260°C – geschikt voor zware omstandigheden
Stralingsbestendigheid	Geschikt voor ruimtevaarttoepassingen
Lage ontgassing	Geschikt voor vacuümomgevingen





2. F4BTM298 Technische Gegevensblad

Eigenschap	Testconditie	Eenheid	F4BTM298 / F4BTME298 Waarde
Diëlektrische constante (typisch)	10 GHz	—	2,98
DK Tolerantie	—	—	±0,06
Dissipatiefactor (typisch)	10 GHz	—	0,0018
	20 GHz	—	0,0023
TCDk	-55°C tot 150°C	ppm/°C	-78
Peel Strength (1 oz F4BTM / ED)	—	N/mm	>1,6
(1 oz F4BTME / RTF)	—	N/mm	>1,4
Volume weerstand	Normale conditie	MΩ·cm	≥1×10⁷
Oppervlakte weerstand	Normale conditie	MΩ	≥1×10⁶
Elektrische sterkte (Z-richting)	5 kW, 500 V/s	kV/mm	>26
Doorslagspanning (X/Y-richting)	5 kW, 500 V/s	kV	>34
CTE X-as	-55°C tot 288°C	ppm/°C	15
CTE Y-as	-55°C tot 288°C	ppm/°C	16
CTE Z-as	-55°C tot 288°C	ppm/°C	78
Thermische stress	260°C, 10s, 3 keer	—	Geen delaminatie
Waterabsorptie	20±2°C, 24 uur	%	≤0,05
Dichtheid	Normale temperatuur	g/cm³	2,25
Lange termijn servicetemperatuur	—	°C	-55 tot +260
Thermische geleidbaarheid	Z-richting	W/(m·K)	0,42
PIM-waarde (alleen F4BTME)	—	dBc	≤ -160
Ontvlambaarheid	UL94	Classificatie	V-0
Samenstelling	—	—	PTFE + Glasvezeldoek + Nano-keramiek







3. Toepassingsgebieden

- Microgolf-, RF- en radarsystemen

- Faseverschuivers

- Vermogensverdelers, koppelaars, combiners

- Voedingsnetwerken

- Fasegevoelige antennes, phased array-antennes

- Satellietcommunicatie

- Basisstationantennes

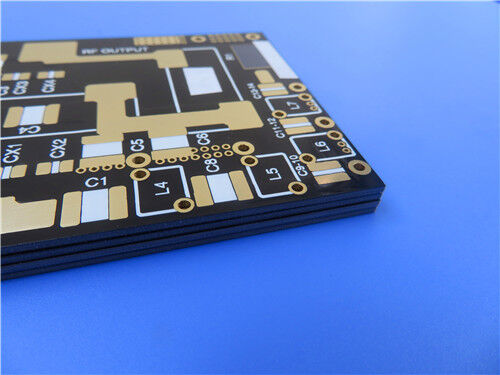

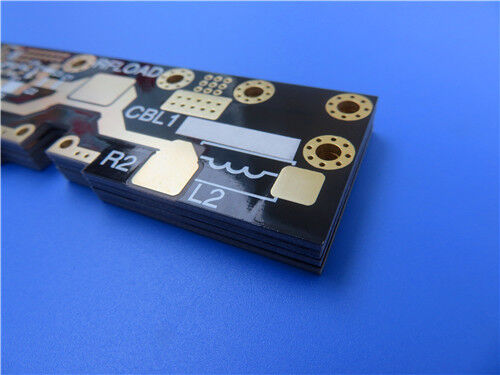

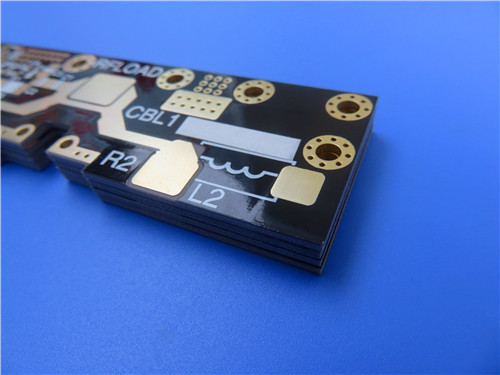

4. Aangepaste 2-laags RF PCB – Volledige specificatie

Een complete 2-laags RF PCB-oplossing kan worden geleverd op basis van F4BTM298. De specificaties worden hieronder weergegeven.





Printplaat Specificaties

Specificatie	Detail
Printplaat Type	2-laags RF PCB
Basismateriaal	F4BTM298 (0,254 mm / 10 mil kern)
Afwerkingsdikte printplaat	0,3 mm
Afwerkingskopergewicht	1 oz (35 µm) per laag
Afmetingen printplaat	109 × 54,5 mm (1 stuk)
Afmeting Tolerantie	±0,15 mm
Minimale trace / ruimte	6 / 9 mils
Minimale gatgrootte	0,4 mm
Dikte via-plating	20 µm
Oppervlakteafwerking	Immersion Gold (ENIG)
Top soldeermasker	Zwart
Onderste soldeermasker	Nee
Top silkscreen	Wit
Onderste silkscreen	Nee
IPC Classificatie	Klasse 2
Artwork Formaat	Gerber RS-274-X
Testen	100% elektrische test (voor verzending)
Beschikbaarheid	Wereldwijd





5. Belangrijkste voordelen van dit PCB-ontwerp

Kenmerk	Voordeel
2-laags RF-ontwerp wordt gebruikt	Eenvoudige en kosteneffectieve implementatie van RF-circuits wordt bereikt
F4BTM298 kern (0,254 mm) wordt gebruikt	Hoge Dk (2,98) maakt compacte ontwerpen mogelijk; laag verlies (0,0018) zorgt voor signaalintegriteit
Dunne 0,3 mm printplaat	Lichtgewicht en compact ontwerp wordt bereikt
6/9 mil trace en ruimte worden gebruikt	Fijnlijnige, hoog-densiteit RF-circuits kunnen worden geproduceerd
Zwart soldeermasker wordt aan de bovenkant aangebracht	Professionele uitstraling; toplaagcircuits worden beschermd
Geen soldeermasker aan de onderkant	Thermische dissipatie wordt verbeterd; aardingsstrategieën worden mogelijk gemaakt
Immersion gold afwerking wordt toegepast	Uitstekende soldeerbaarheid; oxidatiebestendigheid; vlak oppervlak
20 µm via-plating wordt gebruikt	Betrouwbare geplateerde doorlopende verbindingen worden gegarandeerd
IPC Klasse 2 kwaliteit wordt gehaald	Commerciële en industriële kwaliteitsnormen worden voldaan
100% elektrische test wordt uitgevoerd	Functionele integriteit wordt gegarandeerd voor verzending







V1: Wat is de diëlektrische constante van F4BTM298?

De Dk is 2,98 ±0,06 bij 10 GHz. Dit is hoger dan standaard PTFE-materialen. Het maakt compactere circuitontwerpen mogelijk.





V2: Wat is het verschil tussen F4BTM298 en F4BTME298?

Beide gebruiken dezelfde diëlektrische laag. Ze verschillen in het type koperfolie:



F4BTM298 gebruikt ED koperfolie. Het is geschikt voor algemene RF-toepassingen zonder PIM-vereisten.



F4BTME298 gebruikt reverse-treated RTF koperfolie. Het biedt superieure PIM-prestaties (≤ -160 dBc), nauwkeurigere etsing en lager geleidingsverlies.



Kies F4BTME298 voor basisstations, satellietsystemen en toepassingen die gevoelig zijn voor lage PIM.





V3: Wat is de thermische geleidbaarheid van F4BTM298?

De thermische geleidbaarheid is 0,42 W/(m·K) in de Z-richting. Dit is hoger dan standaard PTFE-materialen. Dit komt door de nano-keramische vulstoffen. Warmteafvoer wordt verbeterd.





V4: Wat is de minimale dikte die beschikbaar is voor F4BTM298?

De minimale diëlektrische dikte is 0,254 mm (10 mils). Andere diktes zijn beschikbaar tot 12,0 mm. Neem contact met ons op voor aangepaste diktevereisten.





Klaar om te beginnen?

F4BTM298 of F4BTME298 ruw laminaat kan worden geleverd. Metalen varianten (aluminium of koper) zijn ook beschikbaar. Volledig gefabriceerde 2-laags RF PCB's met immersion gold afwerking kunnen worden geproduceerd.

Neem vandaag nog contact met ons op voor:



Materiaal samples en testen



Hulp bij RF-circuitontwerp



Impedantieberekening en ontwerp-ondersteuning



PCB-offertes en DFM-beoordeling



Technische ondersteuning voor uw specifieke toepassing
