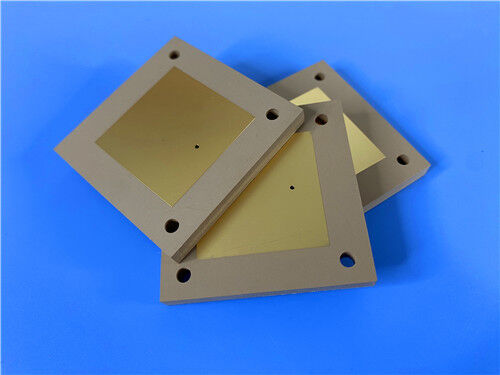

Rogers TMM3 Thermoset Microwave Laminate gebruikt voor de productie van Custom 100mil 2-Layer PCB Solution

Productomschrijving

1. Inleiding tot TMM3 Laminat

Rogers TMM®3 is een thermoset microgolfmateriaal dat behoort tot deTMM-familie van keramiekDeze materialen zijn speciaal ontworpen voor toepassingen op het gebied van hoogbetrouwbare PTH-strips en microstrips.een uitzonderlijk evenwicht tussen elektrische en mechanische prestaties biedt.

Laminaten van TMM3Het combineren van veel van de wenselijke eigenschappen vankeramische substraten“zoals uitstekende dielectrische stabiliteit en thermisch beheer “met het gemak van de verwerking van traditionele PTFE-microgolfcircuitlaminaat,zonder speciale productietechnieken vereist die gewoonlijk met deze materialen worden geassocieerdIn tegenstelling tot veel PTFE-gebaseerde substraten, vereisen TMM-laminaat niet natriumnaftanaatbehandeling voorafgaand aan elektroless plating, wat het productieproces vereenvoudigt.

Een van de opvallende kenmerken van TMM3 is het thermoset hars systeem.een betrouwbare draadbinding van onderdelen mogelijk maakt die leidt tot schakelpunten zonder zorgen over het opheffen van pads of substraatvervorming;Deze eigenschap, gecombineerd met zijn uitzonderlijke mechanische eigenschappen, maakt TMM3 een ideale keuze voor veeleisende RF- en microgolftoepassingen.

2. Belangrijkste technische specificaties (TMM3)

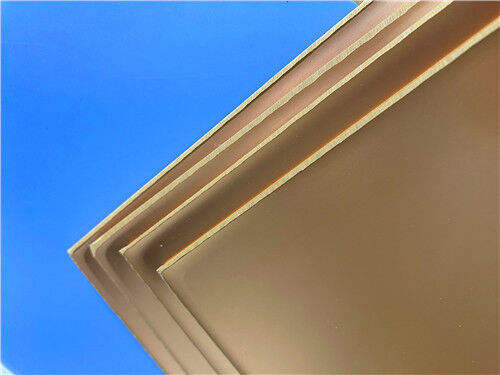

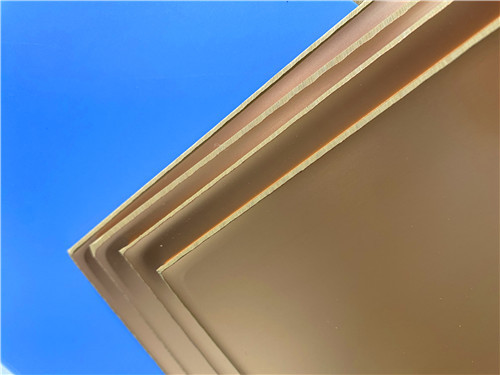

Opmerking: TMM-laminaat is verkrijgbaar in diktes van 0,015" tot 0,500" met standaardpaneelgroottes van 18"×12" en 18"×24".

3. Kenmerken en voordelen

TMM3 biedt een uitgebreide reeks voordelen voor hoogfrequente schakelingen:

Mechanische eigenschappen:Weerstand tegen kruipen en koude stroming, waardoor de dimensionale stabiliteit op lange termijn wordt gewaarborgd.

Hoge PTH-betrouwbaarheid:Met koper gemonteerde CTE's en een geringe krimpwaarde bij etsen kunnen zeer betrouwbare doorgeslagen gaten worden gemaakt.

Chemische weerstand:Resistent tegen etserende stoffen en oplosmiddelen die worden gebruikt bij de productie van PCB's, waardoor fabricagebeschadigingen worden verminderd.

Vereenvoudigde verwerking:Er is geen natriumnaftanaatbehandeling vereist voor de elektroless-bewerking.

Betrouwbare draadbinding:Thermoset hars voorkomt pad opheffen en substraat vervorming tijdens draad binding.

Keramische prestaties met een zacht substraat:Combineert de wenselijke kenmerken van keramische substraten met het gemak van het verwerken van zachte substraten.

Verscheidenheid aan bekleding:Verkrijgbaar met 1⁄2 oz tot 2 oz elektrodeposited koperen folie, of direct gebonden aan messing of aluminium platen.

4. Custom 2-layer PCB oplossing op TMM3

Gebruikmakend van de geavanceerde eigenschappen van Rogers TMM3, bieden we de volgende precisie-engineered 2-laag rigide PCB oplossing.Dit ontwerp is ideaal voor RF- en microgolftoepassingen die een dikker substraat vereisen voor mechanische stabiliteit en gecontroleerde impedance.

PCB-constructiedetails

Ontwerp en productie

Voor een dikke substraat:Met een lengte van 2,54 mm (100 mils) biedt dit PCB uitzonderlijke mechanische stijfheid en is het ideaal voor toepassingen die een robuuste structurele ondersteuning vereisen, zoals chip testers en high-power RF-modules.

met een vermogen van meer dan 10 W;1 oz (35 μm) koper aan beide zijden biedt uitstekende geleidbaarheid voor RF-signaaloverdracht en energiebeheer.

EPIG-oppervlakte:Electroless Palladium Immersion Gold (EPIG) zonder nikkellaag biedt een vlak, zeer soldeerbaar oppervlak en elimineert tegelijkertijd de magnetische eigenschappen van nikkel.waardoor het ideaal is voor hoogfrequente toepassingen waar signaalintegriteit van cruciaal belang is.

Grote gatcapaciteit:Ondersteunt 2,5 mm minimale gatgrootte voor connectoren, montage-hardware of door-gat componenten.

Betrouwbare PTH-interconnecties:Met 20 μm via plating en TMM3's lage Z-as CTE (23 ppm/K), biedt het PCB uitstekende plated-through-hole betrouwbaarheid, zelfs onder thermische cyclusomstandigheden.

Vereenvoudigde verwerking:Geen gespecialiseerde productietechnieken vereistTMM3 kan worden verwerkt met behulp van standaard PWB-processen.

Strikte kwaliteitscontrole:Elk bord ondergaat 100% elektrische tests en wordt vervaardigd volgens IPC-Klasse-2-normen, waardoor consistente kwaliteit en prestaties gegarandeerd worden.

5. Typische toepassingen

TMM3 wordt veel gebruikt in een breed scala van RF- en microgolftoepassingen:

RF- en microgolfcircuits: algemene hoogfrequente circuits.

Versterkers en combinatoren: RF-systemen met een hoog vermogen die een uitstekend thermisch beheer vereisen.

Filters en koppelingen: frequentie-selectieve en vermogenverdelende netwerken.

Satellietcommunicatiesystemen: ruimtevaart- en grondapparatuur.

Global Positioning System (GPS) antennes: nauwkeurige navigatie- en timingtoepassingen.

Patch antennes: Compacte, laagprofiel antenne ontwerpen.

Dielectrische polarisatoren en lenzen: geavanceerde microgolfoptica en bundelvormende componenten.

Chip-testers: Hoogfrequente test- en meetinterfaces die mechanische stabiliteit en signaalintegrititeit vereisen.

6Conclusies

Als een gespecialiseerde leverancier van custom high-frequency circuit boards,we combineren de bewezen prestaties van Rogers TMM3 thermo-resist microwave laminaat met onze precisie productie mogelijkheden om wereldklasse PCB oplossingen te leverenOns 2-laag aanbod maakt volledig gebruik van TMM3's stabiele dielectrische eigenschappen, lage verlies, koper-matched CTE, uitstekende thermische geleidbaarheid, en thermoset hars systeem,Zorg ervoor dat uw meest veeleisende RF- en microgolftoepassingen de hoogste prestaties en betrouwbaarheid bereiken.

Of u nu satellietcommunicatiesystemen, vermogenversterkers, chip-testers of geavanceerde antennesystemen ontwikkelt, ons ingenieursteam is klaar om uw project te ondersteunen.Voor technische raadplegingenWe kijken ernaar uit om uw vertrouwde partner te zijn in hoogfrequente innovatie.
