Rogers RO3003 Hoogfrequent Lamineer en Custom Meerlaags PCB 10mil RO3003 kern +Tg170 FR-4

Productomschrijving

Wanneer een ontwerp de elektrische prestaties van een met keramiek gevuld PTFE-laminaat vereist, maar de complexiteit van een meerlaagse constructie, is de uitdaging niet alleen materiaalkeuze—het is het vinden van een materiaal dat goed samengaat met andere. Rogers RO3003 pakt dit direct aan: een met keramiek gevuld PTFE-composiet, ontworpen voor uitzonderlijke elektrische en mechanische stabiliteit tegen concurrerende prijzen, met mechanische eigenschappen die consistent blijven, ongeacht de gekozen diëlektrische constante.

RO3000® serie hoogfrequente circuitmaterialen zijn met keramiek gevulde PTFE-composieten bedoeld voor commerciële microgolf- en RF-toepassingen. Omdat hun mechanische eigenschappen consistent zijn over het Dk-bereik, kunnen ontwerpers meerlaagse printplaatontwerpen ontwikkelen die verschillende diëlektrische constante materialen voor individuele lagen gebruiken zonder kromtrekken of betrouwbaarheidsproblemen te ondervinden. RO3003 vertoont een CTE van 17 ppm/°C op de X-as en 16 ppm/°C op de Y-as—afgestemd op koper—wat zorgt voor uitstekende dimensionale stabiliteit met een typische etschrinkage van minder dan 0,5 mils per inch. De Z-as CTE van 25 ppm/°C biedt uitzonderlijke betrouwbaarheid van doorverbindingen, zelfs in zware thermische omgevingen.

RO3000-serie laminaten kunnen worden vervaardigd tot printplaten met behulp van standaard PTFE-printplaatverwerkingstechnieken, met kleine aanpassingen. Ze zijn ook geschikt voor gebruik met epoxyglas meerlaagse hybride ontwerpen, zoals het combineren van RO3003 met FR-4.

Belangrijkste eigenschappen in één oogopslag (RO3003):

Toepassingen

1. Automotive Radar – Inclusief 77 GHz systemen voor botsingsvermijding en autonoom rijden
2. Banddoorlaatfilters – Stabiele Dk vereenvoudigt breedbandfilterontwerp
3. Microstrip Patch Antennes – Consistente prestaties over frequentie
4. Spanningsgestuurde oscillatoren (VCO's) – Stabiele Dk versus temperatuur
5. Stripline en meerlaagse constructies – Betrouwbare doorverbindingen
6. Hybride meerlaagse ontwerpen – Kan worden gecombineerd met FR-4 voor kosteneffectieve laagstapeling

De lage in-plane expansiecoëfficiënt van het materiaal, afgestemd op koper, maakt betrouwbaardere oppervlaktemontageassemblages mogelijk en maakt het ideaal voor toepassingen die gevoelig zijn voor temperatuurveranderingen.

Aangepaste PCB-fabricage op RO3003

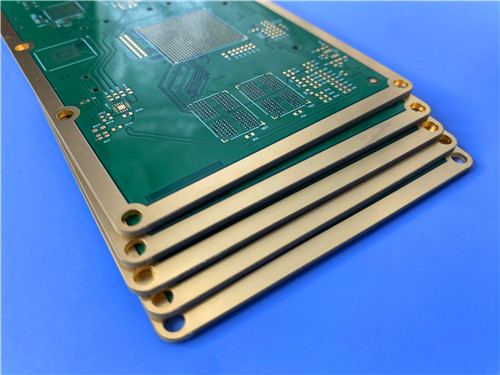

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricagediensten met Rogers RO3003 en andere geavanceerde materialen. De volgende specificatie beschrijft een representatieve 4-laags hybride meerlaagse implementatie:

PCB-constructiedetails:

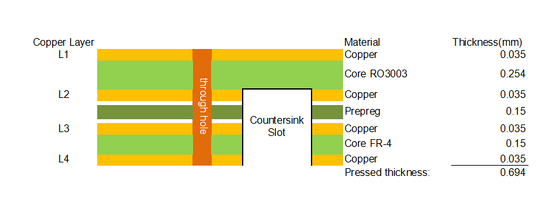

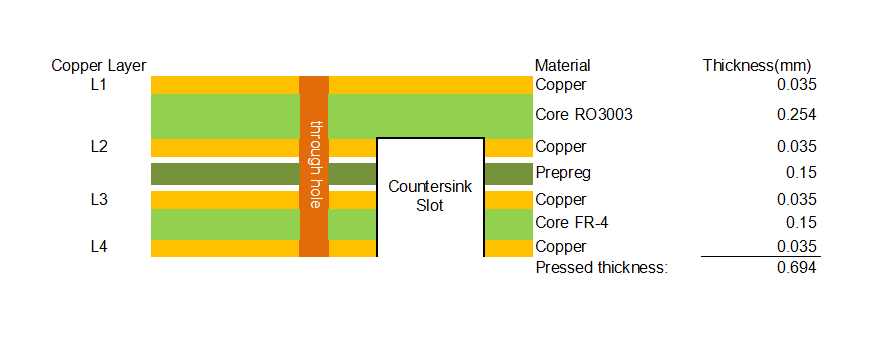

Stack-up configuratie (representatief):

Opmerking: Diepte-gecontroleerd frezen loopt van L2 tot L4 en is niet-geplateerd, wat nauwkeurige controle van de diëlektrische blootstelling in hybride stack-ups mogelijk maakt.

Materiaaleigenschappen

RO3003 vertoont een thermische coëfficiënt van Dk van slechts -3 ppm/°C van -50 tot 150°C, en een stabiele Dk over frequenties van 8 GHz tot 40 GHz. Deze stabiliteit vereenvoudigt het ontwerp van breedbandcomponenten en maakt het mogelijk het materiaal te gebruiken in een breed scala aan toepassingen.

Een dissipatiefactor van 0,0010 bij 10 GHz minimaliseert signaalverzwakking, ter ondersteuning van toepassingen tot 77 GHz, waaronder automotive radar.

De X/Y CTE van 17/16 ppm/°C is afgestemd op koper, wat zorgt voor uitstekende dimensionale stabiliteit met een typische etschrinkage van minder dan 0,5 mils per inch. Dit maakt betrouwbaardere oppervlaktemontageassemblages en nauwkeurige registratietoleranties mogelijk.

De Z-as CTE van 25 ppm/°C biedt uitzonderlijke betrouwbaarheid van doorverbindingen, zelfs in zware thermische omgevingen, ter ondersteuning van betrouwbare stripline en meerlaagse printplaatconstructies.

Omdat de mechanische eigenschappen consistent zijn, ongeacht de gekozen diëlektrische constante, kunnen ontwerpers meerlaagse printplaatontwerpen ontwikkelen die verschillende Dk-materialen voor individuele lagen gebruiken zonder kromtrekken of betrouwbaarheidsproblemen te ondervinden.

RO3003 is geschikt voor gebruik met epoxyglas meerlaagse hybride ontwerpen, waardoor kosteneffectieve combinaties mogelijk zijn, zoals RO3003 voor hoogfrequente lagen en FR-4 voor digitale of stroomlagen. Dit is precies de aanpak die wordt gebruikt in de hier gespecificeerde 4-laags opbouw.

Met 0,04% absorbeert RO3003 minimaal vocht, waardoor stabiele elektrische eigenschappen behouden blijven in vochtige omgevingen.

Het materiaal kan worden vervaardigd met behulp van standaard PTFE-printplaatverwerkingstechnieken met kleine aanpassingen, en is compatibel met loodvrije processen.

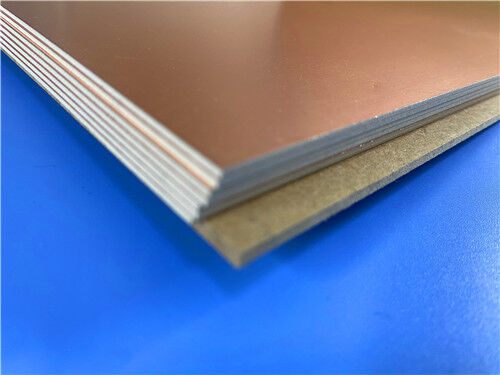

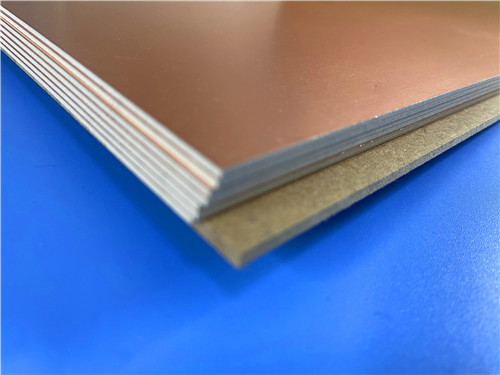

RO3003 is verkrijgbaar in standaarddiktes van 0,005" (0,13 mm) tot 0,060" (1,52 mm), met standaard paneelafmetingen van 12"×18" (305×457 mm) en 24"×18" (610×457 mm), bekleed met elektrodepositie of gewalst koperfolie in ½ oz of 1 oz gewichten.

Kwaliteit en beschikbaarheid

Alle printplaten worden vervaardigd in overeenstemming met IPC-Klasse-2 kwaliteitsnormen, wat robuuste betrouwbaarheid garandeert voor commerciële, industriële en automotive toepassingen. 100% elektrische testen wordt uitgevoerd voor verzending om functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzendings- en logistieke ondersteuning voor zowel prototype- als volumevereisten. Wij bieden snelle doorlooptijden en concurrerende prijzen, terwijl we strikte procescontrole handhaven.

Voor vragen over aangepaste stack-ups, hybride meerlaagse configuraties die RO3003 combineren met FR-4, diepte-gecontroleerd frezen, alternatieve oppervlakteafwerkingen of andere vereisten, kunt u contact opnemen met ons verkooptechnische team—wij staan klaar om uw hoogfrequente printplaatvereisten te ondersteunen.
