4 de Raad van de laagrf Kring op Rogers 60mil RO4350B en 10mil RO4350B met Achterboor voor UHFkoppeling

Producten

4 de Raad van de laagrf Kring op Rogers 60mil RO4350B en 10mil RO4350B met Achterboor voor UHFkoppeling

MOQ:	1
Prijs:	USD 2.99-9.99 PER PIECE
Standaardverpakking:	Vacuüm
Leveringstermijn:	10 WERKDAGEN
Betaalmethode:	T/T, Western Union
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-0066-V1.11

Aantal Lagen:

Glas Epoxy:

RO4350B 60mil + RO4350B 10mil + RO4450F 4mil

Definitieve folie:

Definitieve hoogte van PCB:

2,1 mm ±10%

De oppervlakte eindigt:

Onderdompelingsgoud

De Kleur van het soldeerselmasker:

Groen

Kleur van Componentenlegende:

Test:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 2.99-9.99 PER PIECE

Verpakking Details:

Vacuüm

Levertijd:

10 WERKDAGEN

Betalingscondities:

T/T, Western Union

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

4 de Raad van de laagrf Kring op Rogers 60mil RO4350B en 10mil RO4350B met Achterboor voor UHFkoppeling

(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Hello iedereen,

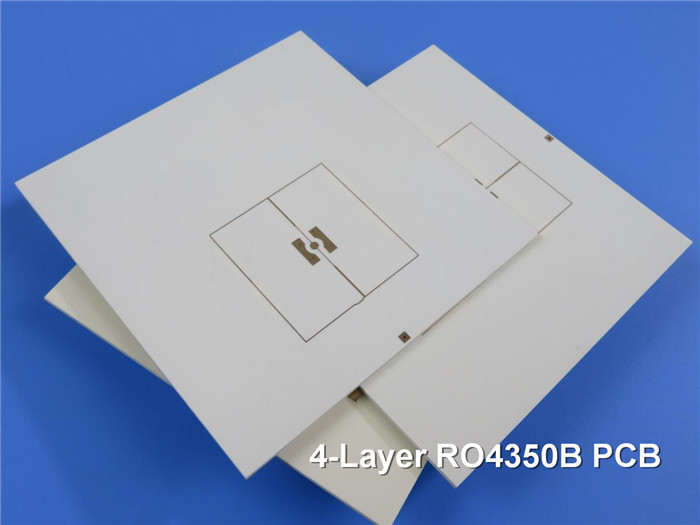

Deze 4 lagenrf PCB wordt voortgebouwd op 60mil RO4350B en 10mil RO4350B voor de toepassing van UHFkoppeling. Bekijk de opeenstapeling.

4 de Raad van de laagrf Kring op Rogers 60mil RO4350B en 10mil RO4350B met Achterboor voor UHFkoppeling 0

De grondstoffen zijn de kern van 60mil RO4350B en de kern van 10mil RO4350B plus 4mil RO4450F prepreg. Er is (1oz) dik koper 35 μm op elke laag met definitieve hoogte 2.1mm. De stootkussens zijn geplateerd onderdompelingsgoud. Daar wordt terug geboord via van 10mil-kern. De achterboring kan lawaaiinterferentie verminderen en signaalintegriteit verbeteren. Het gebruiken van achterboring verminderde met succes de moeilijkheid van PCB-vervaardiging en vermeed het gebruik van begraven /blind via.

Eigenschappen en voordelen

1) RO4350B stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon;

2) RO4350B maakt tot het een ideaal substraat voor breedbandtoepassingen;

3) Levering op tijd hoger dan 98%-op-tijd-leveringstarief;

4) Het concentreren zich op kleine partijen en middelgrote volumeproductie;

5) Strikte WIP-inspectie en controle evenals het werk instructie;

Toepassingen

Antenne, Interferentiefilter, de Correcte inductie van de controleschakelaar, Boomstamversterker

PCB-Gegevensblad

PCB-GROOTTE	91 x 98mm=1PCS
RAADStype	Hoge Frequentiepcb
Aantal Lagen	Multilayer PCB, 4 Lagenpcb
De oppervlakte zet Componenten op	JA
Door Gatencomponenten	JA

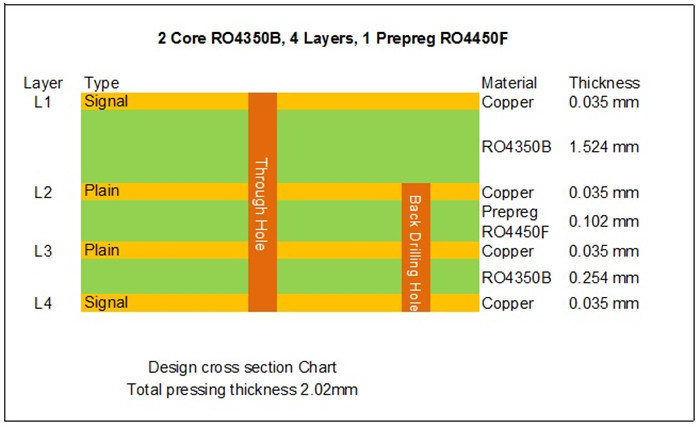

LAAGopeenstapeling	koper - 35um laag van +plate (van 1oz) de HOOGSTE
	RO4350B 60 mil
	koper - MidLayer 1
	RO4450F 4 mil
	koper - MidLayer 2
	RO4350B 10 mil
	koper - 35um (1oz) de Laag van +plate BOT
TECHNOLOGIE
Minimumspoor en Ruimte:	10mil/10mil
Minimum/Maximumgaten:	0.3/3.21mm
Aantal Verschillende Gaten:	5
Aantal Boorgaten:	1680
Aantal Gemalen Groeven:	1
Aantal Interne Knipsels:	1
Impedantiecontrole	nr
RAADSmateriaal
Glas Epoxy:	Rogers RO4350B (kern 10mil, DK=3.48) & RO4450B (pp 4mil DK=3.54)
Definitieve externe folie:	1.5oz
Definitieve interne folie:	1oz
Definitieve hoogte van PCB:	2.1mm ±10%
PLATEREN EN DEKLAAG
De oppervlakte eindigt	Onderdompelings Gouden (nikkel 71,1%) 2µ“ over 100µ“
Het soldeerselmasker is van toepassing:	Bovenkant en Bodemlaag
De Kleur van het soldeerselmasker:	N/A
Het Type van soldeerselmasker:	N/A
CONTOUR/CUTTING	Het verpletteren
Het MERKEN
Kant van Componentenlegende	N/A
Kleur van Componentenlegende	N/A
Fabrikant Name of Embleem:	N/A
VIA	Geplateerd door Gat (PTH), via open
FLAMIBILITY CLASSIFICATIE	De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie:	0,0059“ (0.15mm)
Raadsplateren:	0,0030“ (0.076mm)
Boortolerantie:	0,002“ (0.05mm)
TEST	100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK	e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied	Wereldwijd, globaal.
