Hybride PCB-Raad Bulit op Rogers 10mil RO4350B en Fr-4 met Onderdompelingsgoud

Hybride PCB-printplaat gebouwd op Rogers 10mil RO4350B en FR-4 met Immersion Gold

Hallo allemaal,

Vandaag bespreken we hoogfrequente PCB's gemaakt op 10mil RO4350B geperst met FR-4.

Deze printplaat is ontworpen als een 4-laags structuur, wat relatief eenvoudig en kosteneffectief is, dit helpt om een nieuwe markt te openen.

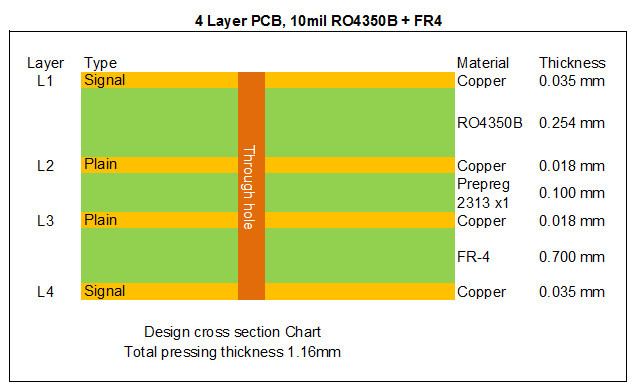

Laten we eens kijken naar de opbouw ervan,

De eerste laag tot de tweede laag is 10mil RO4350B kernmateriaal, de kern heeft een vaste dikte, wat erg belangrijk is voor de elektrische lengte van RF-lijnen op de printplaat, en de andere lagen zijn FR-4 materialen, die worden gebonden door half uitgeharde vellen.

De binnenste laag van de PCB is 0,5 ounce en de buitenste laag is 1 ounce.

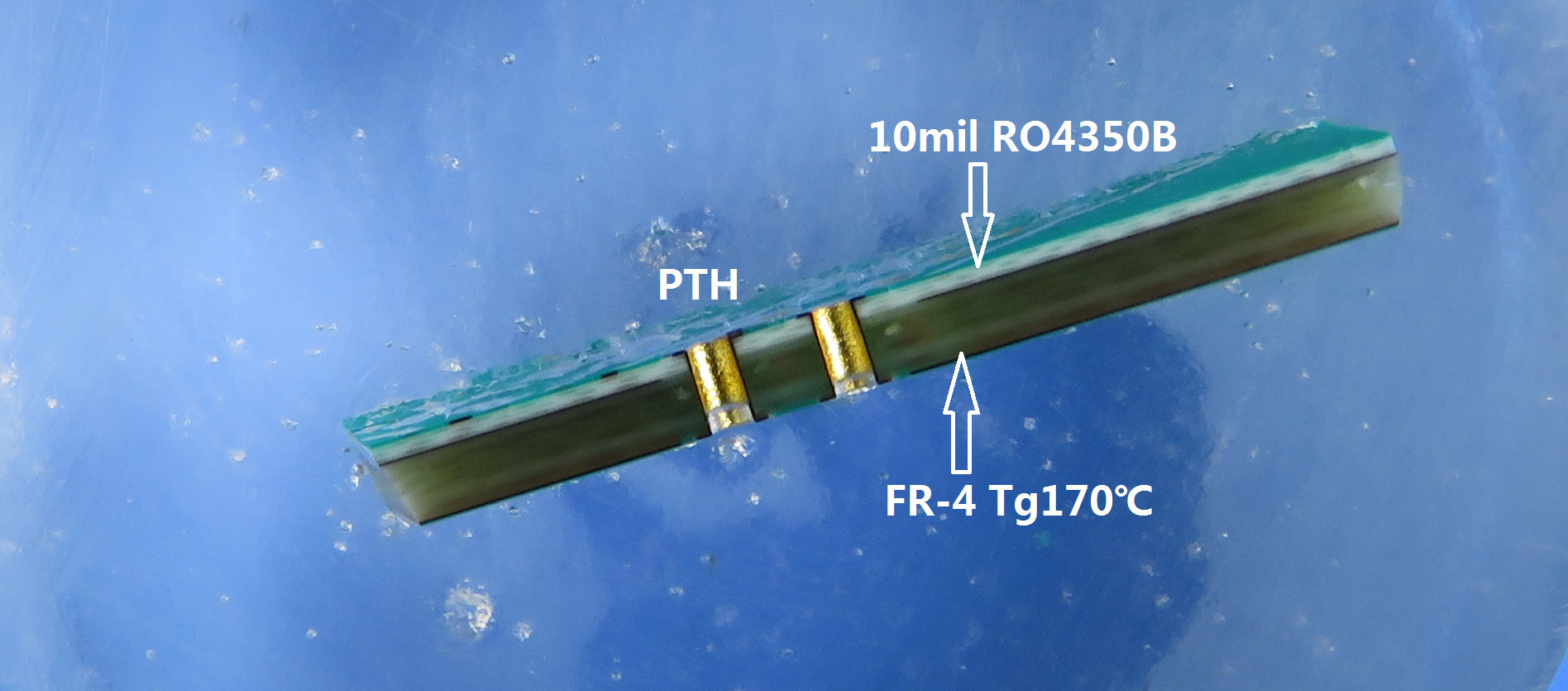

Dit is de dwarsdoorsnede.

Doorlopende gaten verbinden elke laag, we voeren blind via ontwerp en HDI-ontwerp van de 1e en 2e fase uit. De kleur van de soldeermasker is groen, en geel, rood en zwart zijn beschikbaar voor uw keuze.

Alle PCB's van ons bedrijf zullen open circuit test en kortsluiting test, AOI test, soldeerbaarheid test en 288 °C thermische stress test ondergaan om hoogwaardige producten te garanderen.

We kunnen u voorzien van prototypes en massaproductie.

Bedankt voor het lezen
