Rogers RO3210 hoog DK10.2 Hoogfrequent laminaat en op maat gemaakte meerlaagse printplaat gebouwd op 0,508 mm kern RO3210+0,2 mm RO4450F PP

Productomschrijving

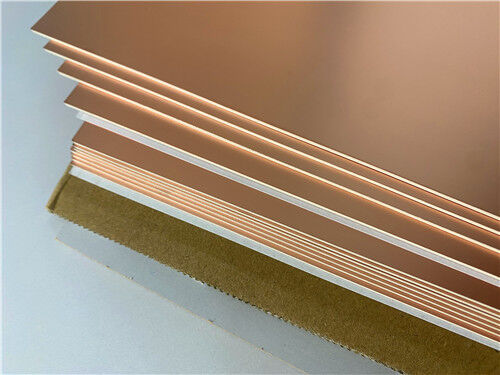

Wanneer een ontwerp een hoge diëlektrische constante, laag verlies en de mechanische robuustheid van geweven glasversterking vereist, biedt het RO3210-laminaat van Rogers Corporation een overtuigende combinatie. Als onderdeel van de RO3200™-serie, is dit met keramiek gevulde, met glasvezel versterkte PTFE-composiet ontworpen als een uitbreiding van de RO3000®-serie met één onderscheidend kenmerk: verbeterde mechanische stabiliteit.

RO3200-serie laminaten combineren de oppervlaktegladheid van een niet-geweven PTFE-laminaat, wat fijnere etstoleranties mogelijk maakt, met de stijfheid van een geweven glas PTFE-laminaat. Dit maakt ze zeer geschikt voor meerlaagse constructies waarbij dimensionale stabiliteit en betrouwbare doorverbindingen essentieel zijn. RO3210 biedt een diëlektrische constante van 10,2 met een dissipatiefactor van 0,0027, en kan worden vervaardigd met behulp van standaard PTFE-printplaatverwerkingstechnieken. Het materiaal wordt geproduceerd onder een ISO 9002 gecertificeerd kwaliteitssysteem.

Toepassingen

1. Microgolf- en RF-circuits – Filters, koppelaars en aanpassingsnetwerken
2. Patchantennes – Gereduceerde elementgrootte door hoge Dk
3. Phased Array Antennes – Stabiele prestaties over elementen
4. Satellietcommunicatie – Betrouwbare werking in veeleisende omgevingen
5. Radarsystemen – Grond- en luchtgebonden radar front-ends
6. Meerlaagse Constructies – Betrouwbare stripline en meerlaagse printplaatontwerpen
7. Vermogenversterkers en Combiners – Hoge Dk voor compacte vermogenscombinatienetwerken

Aangepaste PCB Fabricage op RO3210

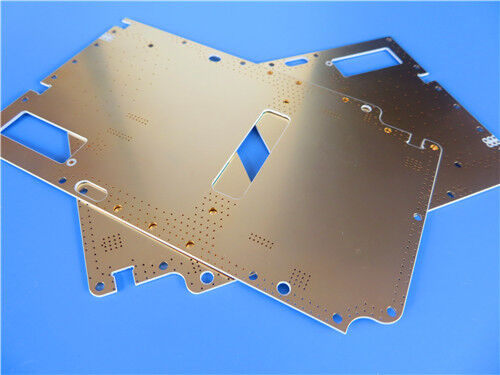

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricagediensten met Rogers RO3210 en andere geavanceerde materialen. De volgende specificatie beschrijft een representatieve 4-laagse meerlaagse implementatie:

PCB Constructie Details:

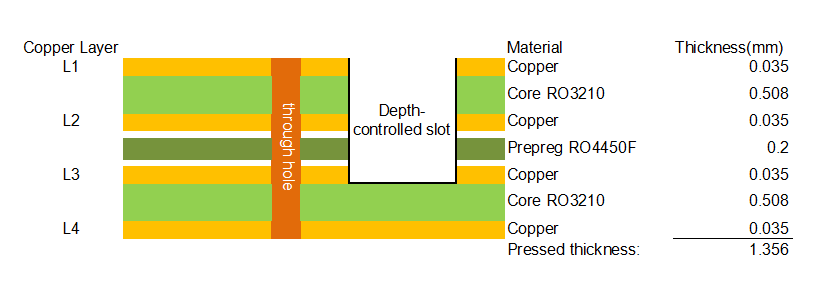

Stack-up Configuratie:

Materiaaleigenschappen

Met een Dk van 10,2 maakt RO3210 aanzienlijke groottereductie mogelijk in RF- en microgolfcircuits. Dit maakt het een uitstekende keuze voor patchantennes, filters en andere componenten waar de voetafdruk van cruciaal belang is, en waar een hogere Dk de circuitafmetingen kan verkleinen.

Het onderscheidende kenmerk van de RO3200-serie is de verbeterde mechanische stabiliteit in vergelijking met de RO3000-serie. De geweven glasvezelversterking zorgt voor stijfheid en dimensionale stabiliteit, waardoor het materiaal zeer geschikt is voor meerlaagse printplaatconstructies waar kromtrekken en registratie problemen zijn.

RO3210 combineert de oppervlaktegladheid van een niet-geweven PTFE-laminaat met de stijfheid van een geweven glas PTFE-laminaat. Dit gladde oppervlak maakt fijnere etstoleranties mogelijk, wat ondersteuning biedt voor strikte trace/space-vereisten en consistente impedantiecontrole.

Een dissipatiefactor van 0,0027 is laag voor een materiaal met zo'n hoge diëlektrische constante, wat zorgt voor acceptabele efficiëntie in geminiaturiseerde antennes en filters.

RO3210 kan worden gecombineerd met RO4450F prepreg (zoals gedemonstreerd in de 4-laagse stack-up hierboven) om betrouwbare meerlaagse constructies te bouwen. Het materiaal kan worden vervaardigd met behulp van standaard PTFE-printplaatverwerkingstechnieken, met kleine aanpassingen.

De gedemonstreerde PCB-implementatie omvat sleuven met gecontroleerde diepte, waardoor nauwkeurige controle van de diëlektrische blootstelling mogelijk is en unieke mechanische en elektrische functionaliteit in de afgewerkte printplaat mogelijk wordt.

RO3200-serie laminaten worden geproduceerd onder een ISO 9002 gecertificeerd kwaliteitssysteem, wat zorgt voor consistente kwaliteit en betrouwbaarheid.

Kwaliteit en Beschikbaarheid

Alle printplaten worden vervaardigd in overeenstemming met IPC-Klasse-2 kwaliteitsnormen, wat robuuste betrouwbaarheid garandeert voor commerciële, industriële en defensiegerelateerde toepassingen. 100% elektrische testen wordt uitgevoerd voor verzending om functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzend- en logistieke ondersteuning voor zowel prototype- als volumevereisten. Wij bieden snelle doorlooptijden en concurrerende prijzen met behoud van strikte procescontrole.

Voor vragen over aangepaste stack-ups, meerlaagse configuraties met RO3210 en RO4450F prepreg, sleuven met gecontroleerde diepte, alternatieve oppervlakteafwerkingen (zilver, goud, ENIG), of andere vereisten, kunt u contact opnemen met ons verkoop-ingenieursteam—wij staan klaar om aan uw hoogfrequente printplaatvereisten te voldoen.
