Multilayer High Frequency PCB Board Rogers 5-layer PCB Board Gebouwd op 20mil RO4003C

Hallo allemaal.

Vandaag gaan we het hebben over 5-laag hoogfrequente PCB's gemaakt op Rogers RO4003C.

5 laag PCB is vervaardigd op 3 kernen van RO4003C en geëtst 1 laag koper af om 5 lagen te bereiken.

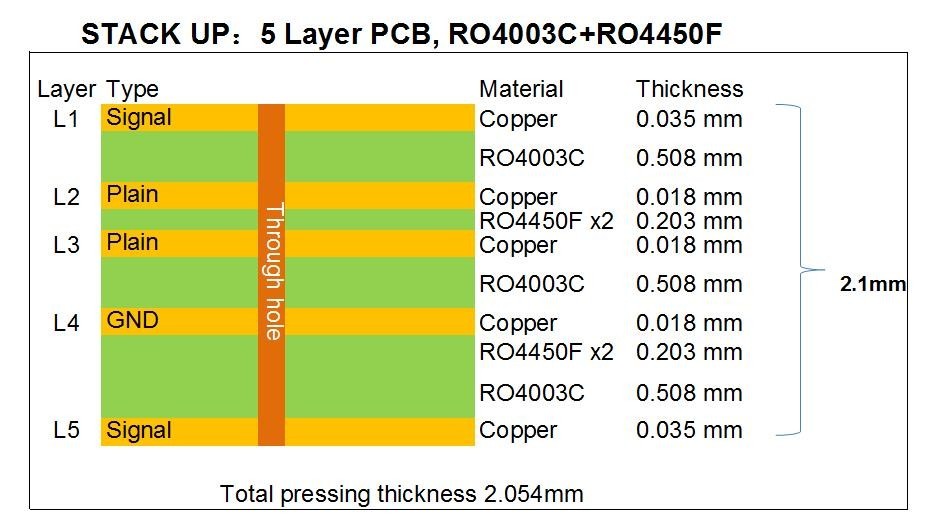

Van de stapel omhoog kunnen we zien dat 3 vellen van 20 mil kernen de basislaagstructuur bereiken, 2 lagen van binding binden de 3 kernen die resulteren in 5 laag board.

Het kopergewicht in de binnenste laag is een halve gram, de buitenste laag 1 gram.

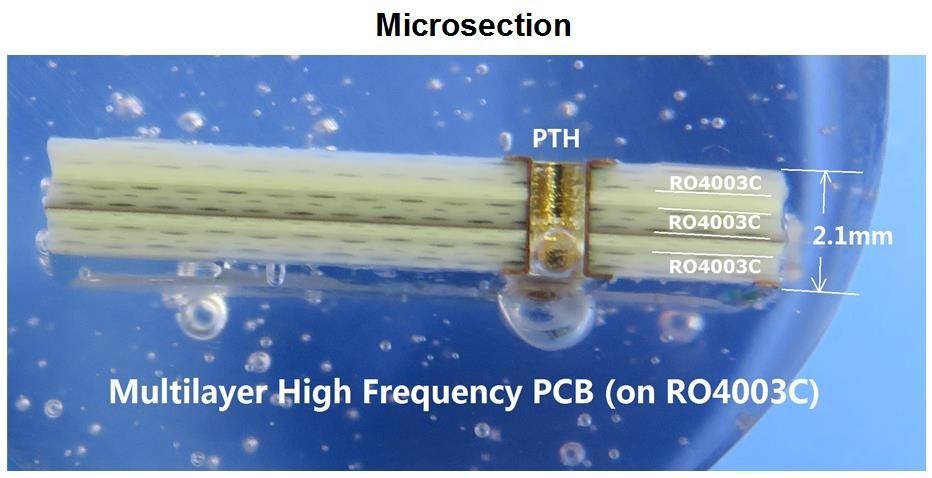

Dit is een afbeelding van een microsectie, die de structuur van het bord intuïtiever weergeeft.

Er wordt geen soldeermasker op het oppervlak aangebracht, pads zijn onderdompeling goud.

In feite kan de stapeling van meerlagige PCB's op vele verschillende manieren worden gedaan volgens de verschillende vereisten of toepassingen voor gecontroleerde impedanties, signaaloverdracht enz.Er zijn veel soorten kernen voor onze ontwerper te kiezen in RO4003C laminaat, zoals 8mil, 12mil, 16mil, 20mil enz.

We hebben een verscheidenheid aan hoogfrequente materialen voor klanten om uit te kiezen, de belangrijkste zijn Rogers 4000-serie, 3000-serie, 5000-serie en 6000-serie, Taconic TLX-serie, TLY-serie enz.en Chinese F4B-serie enz..

Als je geïnteresseerd bent, neem dan contact met ons op.

Bedankt voor het lezen.
