Hybride maakte de 6-laag van Hoge Frequentie Multilayer PCB Hybride PCB op 12mil 0.305mm RO4003C en Fr-4

Producten

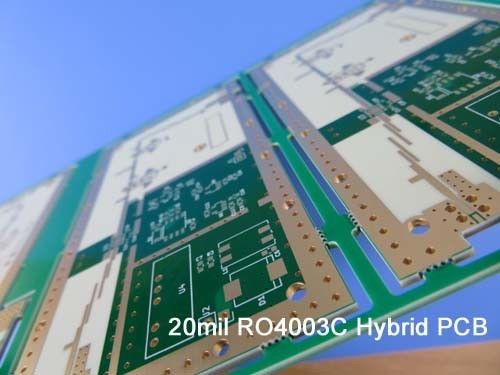

Hybride maakte de 6-laag van Hoge Frequentie Multilayer PCB Hybride PCB op 12mil 0.305mm RO4003C en Fr-4

MOQ:	1
Prijs:	USD 2.88-6.99 per piece
Standaardverpakking:	Vacuüm
Leveringstermijn:	4-5 werkdagen
Betaalmethode:	T/T, Paypal
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-0083-V3.1

Aantal Lagen:

Glas Epoxy:

FR-4, ITEQ HET-140 TG>135, RO4003C 12MIL

Definitieve hoogte van PCB:

1.3mm ±0.13

Definitieve externe folie:

1,0 oz

De oppervlakte eindigt:

Onderdompelings Gouden (nikkel 13,9%) 2µ“ over 100µ“

De Kleur van het soldeerselmasker:

Groen

Kleur van Componentenlegende:

Test:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 2.88-6.99 per piece

Verpakking Details:

Vacuüm

Levertijd:

4-5 werkdagen

Betalingscondities:

T/T, Paypal

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

Hybride maakte de 6-laag van Hoge Frequentie Multilayer PCB Hybride PCB op 12mil 0.305mm RO4003C en Fr-4

(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Hello iedereen,

Warme groeten!

Vandaag introduceren wij een type van 6 die lagenrf PCB op 12mil RO4003C en Fr-4 wordt voortgebouwd. Deze raad wordt gebruikt voor satellietantenne. Na tekening is de opeenstapeling van de raad.

Hybride maakte de 6-laag van Hoge Frequentie Multilayer PCB Hybride PCB op 12mil 0.305mm RO4003C en Fr-4 0

Bekijkend van de opeenstapeling, is de 12mil-kern op de hoogste laag en het speelt hoofdzakelijk de rollen van signaallaag. De kern heeft dikte bevestigd die voor de elektrolengte van rf-lijnen op de kringsraad zeer belangrijk is. De rust lagen zijn Fr-4 epoxyglasmateriaal met gelijkaardige dikte met RO4003C.

De gedetailleerde specificaties zijn als volgt.

Grondstof: 12mil 0.305mm RO4003C+ Tg170 Fr-4

Diëlektrische constante: 3.38+/0.05

Laagtelling: 6 lagen

Via type: Door gaten

Formaat: 105mm x 80mm = 1 type = 1 stuk

De oppervlakte eindigt: Onderdompelingsgoud

Kopergewicht: Buitenlaag 35μm/Binnenlaag 18μm

Soldeerselmasker/Legende: Groen/Wit

Definitieve PCB-hoogte: 1,4 mm

Anderen: Impedantie gecontroleerde PCB

Norm: IPC 6012 Klasse 2

Verpakking: 20 panelen worden ingepakt voor verzending.

Levertijd: 10 werkdagen

Houdbaarheid: 6 maanden

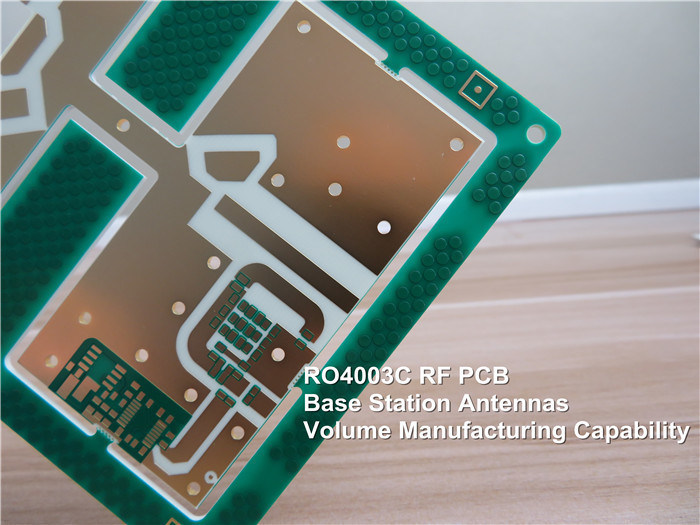

Hybride maakte de 6-laag van Hoge Frequentie Multilayer PCB Hybride PCB op 12mil 0.305mm RO4003C en Fr-4 1

Momenteel, zijn de rijpe gemengde dringende materialen als volgt:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4

Dank u voor uw lezing. U bent welkom om ons voor uw rf-onderzoeken van PCB te contacteren.

Ons PCB-Vermogen 2022

Parameter	Waarde
Laagtellingen	1-32
Substraatmateriaal	RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; Tlf-35; RF-35TC, RF-60A, RF-60TC, RF-35A2; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, TC350; Nelco N4000, N9350, N9240; Fr-4 (Hoge Tg S1000-2M, Turkije-872 SLK, Turkije-768, het-180A enz.), Fr-4 Hoge CTI>600V; Polyimide, HUISDIER; Metaalkern enz.
Maximumgrootte	Het vliegen test: 900600mm, Inrichtingstest 460380mm, Geen test 1100*600mm
De Tolerantie van het raadsoverzicht	±0.0059“ (0.15mm)
PCB-Dikte	0,0157“ - 0,3937“ (0.40mm--10.00mm)
Diktetolerantie (T≥0.8mm)	±8%
Diktetolerantie (t<0.8mm)	±10%
De Dikte van de isolatielaag	0,00295“ - 0,1969“ (0.075mm--5.00mm)
Minimumspoor	0,003“ (0.075mm)
Minimumruimte	0,003“ (0.075mm)
Buitenkoperdikte	35µm--420µm (1oz-12oz)
Binnenkoperdikte	17µm--350µm (0.5oz - 10oz)
(Mechanisch) boorgat	0,0059“ - 0,25“ (0.15mm--6.35mm)
Gebeëindigd (Mechanisch) Gat	0,0039“ - 0,248“ (0.10mm--6.30mm)
(Mechanische) DiameterTolerance	0,00295“ (0.075mm)
(Mechanische) registratie	0,00197“ (0.05mm)
Beeldverhouding	12:1
Het Type van soldeerselmasker	LPI
Min Soldermask Bridge	0,00315“ (0.08mm)
Min Soldermask Clearance	0,00197“ (0.05mm)
Stop via Diameter	0,0098“ - 0,0236“ (0.25mm--0.60mm)
De Tolerantie van de impedantiecontrole	±10%
De oppervlakte eindigt	HASL, HASL ALS, ENIG, IMM-Tin, IMM Ag, OSP, Gouden Vinger
