Productomschrijving
5-laags High Frequency PCB Board Gebouwd op Rogers 20mil RO4003C met Immersion Gold
(PCB's zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn slechts ter referentie)
Hallo allemaal,
Vandaag gaan we het hebben over een type 5-laags high frequency PCB gemaakt op Rogers RO4003C.
Een 5-laags PCB wordt gefabriceerd op 3 kernen van RO4003C en 1 laag koper wordt geëtst om 5 lagen te verkrijgen.

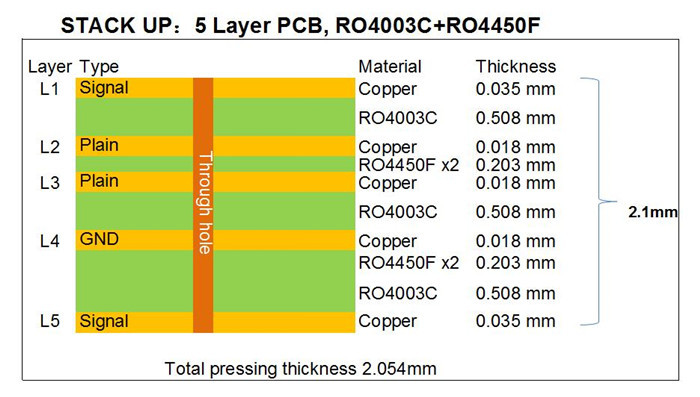

Kijkend naar de stapelopbouw, zien we 3 vellen van 20 mil kernen die de basislaagstructuur vormen. 2 lagen diëlektricum (prepreg) verbinden de 3 kernen, wat resulteert in een 5-laags bord. Het kopergewicht in de binnenlaag is een halve ounce, de buitenlaag is 1 ounce. De uiteindelijke dikte van het bord is 2,1 mm.

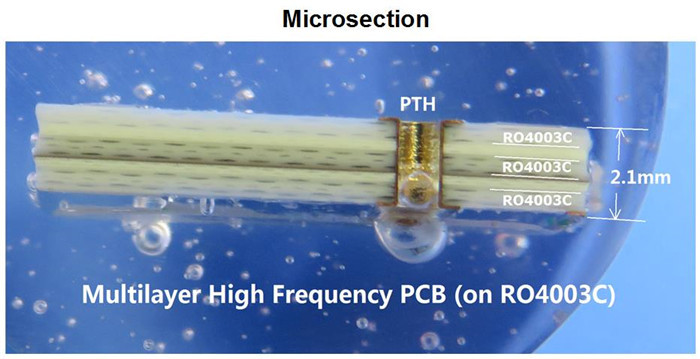

Hieronder volgt de afbeelding van de microsectie, die de structuur van het bord intuïtiever kan weergeven. Er is geen soldeermasker aangebracht op het oppervlak, de pads zijn verguld met immersion gold.
Eigenlijk kan de stapelopbouw van meerlaagse PCB's op veel verschillende manieren worden gedaan, afhankelijk van de verschillende vereisten of toepassingen voor gecontroleerde impedanties, signaaloverdracht, enz. Er zijn veel soorten kernen waaruit onze ontwerper kan kiezen in de RO4003C-familie, zoals 8 mil, 12 mil, 16 mil, 20 mil, 32 mil en 60 mil, enz.
De kern heeft een vaste dikte, wat erg belangrijk is voor de elektrische lengte van RF-lijnen op de printplaat.
We hebben een verscheidenheid aan high frequency materialen waaruit klanten kunnen kiezen, de belangrijkste zijn Rogers 4000-serie, 3000-serie, 5000-serie en 6000-serie, Taconic TLX-serie, TLY-serie, enz. en Chinese F4B-serie, enz.
Als u geïnteresseerd bent, neem dan gerust contact met ons op.
Bedankt voor het lezen.
Onze PCB-capaciteit 2022
| Parameter |
Waarde |
| Aantal lagen |
1-32 |
| Substraatmateriaal |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Polyimide, PET; Metal Core etc. |
| Maximale afmeting |
Flying test: 900*600mm, Fixture test 460*380mm, Geen test 1100*600mm |
| Tolerantie bordomtrek |
±0.0059" (0.15mm) |
| PCB dikte |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Dikte tolerantie (T≥0.8mm) |
±8% |
| Dikte tolerantie (t<0.8mm) |
±10% |
| Dikte isolatielaag |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Minimale spoor |
0.003" (0.075mm) |
| Minimale afstand |
0.003" (0.075mm) |
| Koperdikte buitenlaag |
35μm--420μm (1oz-12oz) |
| Koperdikte binnenlaag |
17μm--350μm (0.5oz - 10oz) |
| Boorgat (mechanisch) |
0.0059" - 0.25" (0.15mm--6.35mm) |
| Afgewerkt gat (mechanisch) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Diameter tolerantie (mechanisch) |
0.00295" (0.075mm) |
| Registratie (mechanisch) |
0.00197" (0.05mm) |
| Aspect ratio |
12:1 |
| Soldeermasker type |
LPI |
| Min soldeermasker brug |
0.00315" (0.08mm) |
| Min soldeermasker speling |
0.00197" (0.05mm) |
| Plug via diameter |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolerantie impedantiecontrole |
±10% |
| Oppervlakteafwerking |
HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger |
