Verbeterde F4BTMS450 DK4.5 PCB: Het PTFE Keramische Laminaten van de Volgende Generatie voor Fasegevoelige Microgolf- en Luchtvaarttoepassingen

Productomschrijving

Wat is F4BTMS450?

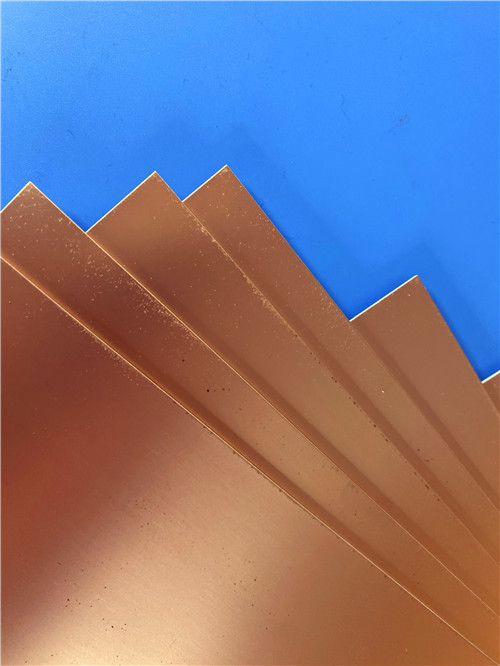

F4BTMS450 is een geüpgraded composietlaminaat op basis van PTFE, ontwikkeld door Taizhou Wangling Insulating Material Factory. Het vertegenwoordigt een technologische doorbraak ten opzichte van de F4BTM-serie, met een aanzienlijke hoeveelheid keramische vulstof en ultradunne en ultrafijne geweven glasvezelversterking. Met een diëlektrische constante van 4,50 ± 0,09 bij 10 GHz, een dissipatiefactor van 0,0015 bij 10 GHz en een CTE die overeenkomt met koper (12 ppm/°C in X/Y), is het een materiaal van luchtvaartkwaliteit met hoge betrouwbaarheid dat vergelijkbare geïmporteerde producten kan vervangen. De ultradunne glasvezel minimaliseert het glasweefeleffect en verbetert de dimensionale stabiliteit, waardoor het ideaal is voor fasengevoelige toepassingen, waaronder radar, voedingsnetwerken, phased-array antennes en satellietcommunicatie.





Belangrijkste punten (in één oogopslag)



Dk (10 GHz): 4,50 ± 0,09



Dissipatiefactor: 0,0015 @ 10 GHz; 0,0019 @ 20 GHz



TCDK (-55°C tot 150°C): -58 ppm/°C



CTE (X/Y/Z): 12 / 12 / 45 ppm/°C (-55°C tot 288°C)



Thermische geleidbaarheid: 0,64 W/(m·K) – verbeterd voor toepassingen met hoger vermogen



Vochtgehalte: 0,08%



Ontvlambaarheid: UL 94 V-0



Elektrische sterkte (Z-richting): >45 kV/mm



Belangrijkste onderscheidende factor: Ultradunne/ultrafijne glasvezelversterking minimaliseert het glasweefeleffect en zorgt voor uitstekende dimensionale stabiliteit





1. Waarom kiezen voor F4BTMS450? – Reden voor materiaalkeuze

F4BTMS450 is de geüpgradede opvolger van de F4BTM-serie, met aanzienlijke technologische doorbraken in zowel formulering als productieprocessen. Voor ingenieurs die hoogfrequente circuits ontwerpen die zowel elektrische prestaties als mechanische betrouwbaarheid vereisen, voldoet F4BTMS450 aan deze eisen door vijf belangrijke voordelen:



Gemini-seerd glasweefeleffect: In tegenstelling tot traditionele geweven glas-PTFE-laminaten, gebruikt F4BTMS450 ultradunne en ultrafijne glasvezeldoekversterking. Dit minimaliseert het glasweefeleffect op de voortplanting van elektromagnetische golven, vermindert diëlektrische verliezen en vermindert de X/Y/Z-anisotropie. Het resultaat is een consistentere impedantie en fase respons – cruciaal voor fasengevoelige toepassingen zoals phased-array antennes.



Verbeterde dimensionale stabiliteit: De combinatie van ultradunne glasvezelversterking met een hoge keramische belasting zorgt voor uitstekende dimensionale stabiliteit, wat zorgt voor nauwkeurige registratie tijdens PCB-fabricage en betrouwbare prestaties bij extreme temperaturen.



Superieure elektrische prestaties: Met een Dk van 4,50 ± 0,09 en een lage dissipatiefactor (0,0015 @ 10 GHz) levert F4BTMS450 consistente elektrische eigenschappen over het gehele frequentiebereik. Het materiaal behoudt een stabiele diëlektrische constante en lage verliezen tot 40 GHz, waardoor het geschikt is voor fasengevoelige toepassingen.



Uitstekende thermische eigenschappen: De thermische geleidbaarheid van 0,64 W/(m·K) is verbeterd ten opzichte van standaard PTFE-laminaten, wat zorgt voor een betere warmteafvoer bij toepassingen met hoger vermogen. De lage CTE in X/Y (12 ppm/°C) komt nauw overeen met koper, wat zorgt voor een betrouwbare integriteit van de geplateerde doorvoergaten.



Betrouwbaarheid van luchtvaartkwaliteit: Met lage ontgassingseigenschappen die voldoen aan de eisen voor ruimtevaarttoepassingen, uitstekende stralingsbestendigheid en stabiele prestaties van -55°C tot +260°C, is F4BTMS450 gekwalificeerd voor veeleisende luchtvaart- en defensieomgevingen.





2. Eigenschappen van F4BTMS450 Laminaat

De onderstaande tabel bevat alle elektrische, mechanische, thermische en fysische specificaties voor F4BTMS450 zoals vermeld in het officiële datasheet. Alle waarden vertegenwoordigen typische gemeten gegevens en zijn bedoeld om te helpen bij de materiaalkeuze.

—	Testconditie	Eenheden	Typische waarde
Diëlektrische constante (typisch)	10 GHz, Stripline (Z-richting)	—	4,50
Diëlektrische constante (ontwerpwaarde)	10 GHz, 50Ω Microstrip (Z-richting)	—	4,5
Tolerantie diëlektrische constante	—	—	±0,09
Dissipatiefactor (typisch)	2 GHz	—	0,0015
Dissipatiefactor (typisch)	10 GHz	—	0,0019
Dissipatiefactor (typisch)	20 GHz	—	0,0024
Temperatuurcoëfficiënt diëlektrische constante (TCDK)	-55°C tot 150°C	ppm/°C	-58
Peelsterkte (1oz RTF koper)	—	N/mm	>1,2
Volume weerstand	Normale conditie	MΩ·cm	≥1 × 10⁸
Oppervlakte weerstand	Normale conditie	MΩ	≥1 × 10⁸
Diëlektrische sterkte (Z-richting)	5kV, 500V/s	kV/mm	>45
Doorslagspanning (X/Y-richting)	5kV, 500V/s	kV	>54
CTE – X-as	-55°C tot 288°C	ppm/°C	12
CTE – Y-as	-55°C tot 288°C	ppm/°C	12
CTE – Z-as	-55°C tot 288°C	ppm/°C	45
Thermische stress	260°C, 10s, 3 cycli	—	Geen delaminatie
Thermische geleidbaarheid (Z-richting)	—	W/(m·K)	0,64
Langdurige bedrijfstemperatuur	—	°C	-55 tot +260
Dichtheid	Kamertemperatuur	g/cm³	2,53
Vochtgehalte	20±2°C, 24 uur	%	0,08
Ontvlambaarheidsclassificatie	UL-94	—	V-0
Materiaalsamenstelling	—	—	PTFE + Ultradunne/ultrafijne glasvezel + Keramiek

Referentie testmethoden:



Diëlektrische constante (typisch) wordt gemeten volgens GB/T 12636-1990 of IPC-TM-650 2.5.5.5 (stripline methode) in de Z-richting.



Ontwerp Dk-waarden worden gemeten met de 50Ω microstrip methode.



Andere eigenschappen volgen IPC-TM-650 of GBT4722-2017 normen.



Alle testgegevens zijn typische meetwaarden bedoeld om te helpen bij de materiaalkeuze en vormen geen uitdrukkelijke of impliciete garanties.





3. Stabiliteit bij frequentie en temperatuur

F4BTMS450 vertoont uitstekende stabiliteit over zowel frequentie als temperatuur:



Frequentie stabiliteit: Het materiaal behoudt stabiele waarden voor de diëlektrische constante en lage verliezen van 0,5 GHz tot 20 GHz en verder (bruikbaar tot 40 GHz), wat voldoet aan de ontwerpeisen over een breed frequentiebereik.



Temperatuur stabiliteit: Met een TCDK van -58 ppm/°C van -55°C tot 150°C, biedt F4BTMS450 uitstekende fase stabiliteit bij extreme temperaturen. Het werkelijke bruikbare temperatuurbereik overschrijdt dit geteste bereik aanzienlijk.





4. PCB Ontwerp Casestudy – Van specificatie tot realiteit

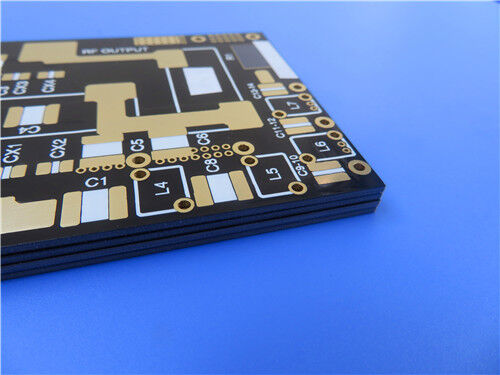

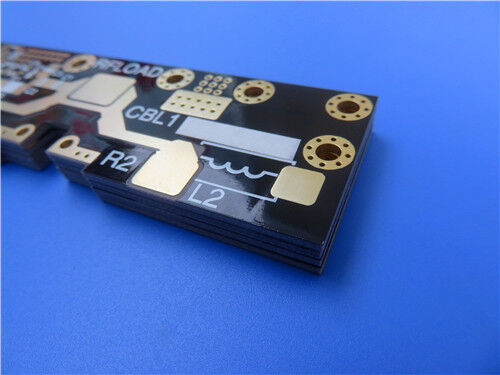

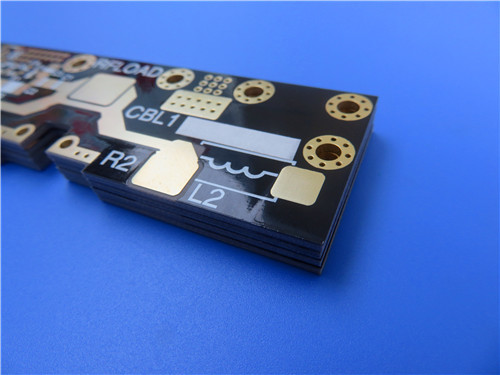

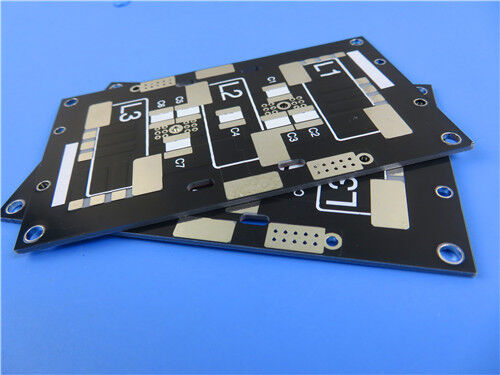

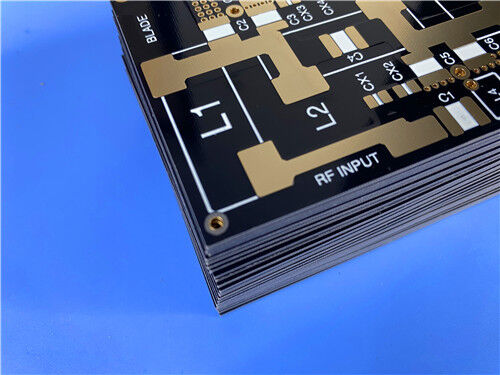

Om te illustreren hoe F4BTMS450 presteert in een echt ontwerp, hier is een voorbeeld van een 2-laags printplaat met een afgewerkte dikte van 0,6 mm.





Specificaties PCB Ontwerp

Parameter	Specificatie
Basismateriaal	F4BTMS450
Aantal lagen	2
Afmetingen printplaat	38,4 mm × 56,35 mm (±0,15 mm)
Afgewerkte dikte printplaat	0,6 mm
PCB Stackup	Cu (35μm) / F4BTMS450 Kern (0,508 mm / 20 mil) / Cu (35μm)
Minimale spoor / ruimte	4 / 6 mils
Minimale gatgrootte	0,3 mm
Blinde via's	Geen
Afgewogen koperafwerking (buitenlagen)	1oz (35μm / 1,4 mils)
Dikte via plating	20 μm
Oppervlakteafwerking	HASL LF (loodvrije hot air solder leveling)
Top silkscreen	Wit
Bottom silkscreen	Geen
Top soldeermasker	Zwart
Bottom soldeermasker	Geen
Kwaliteitsnorm	IPC Klasse-2
Testen	100% elektrische test
Artwork formaat	Gerber RS-274-X
Beschikbaarheid	Wereldwijd



Technische redenatie voor belangrijke specificaties:

Parameter	Redenatie
Selectie F4BTMS450	Gekozen vanwege zijn hoge Dk (4,50), lage verliezen, uitstekende dimensionale stabiliteit en geminimaliseerde glasweefeleffect – cruciaal voor fasengevoelige RF- en radarapplicaties.
0,6 mm afgewerkte dikte	Verkregen met een 20 mil (0,508 mm) F4BTMS450 kern; biedt mechanische stijfheid met behoud van een compacte vormfactor.
4/6 mils spoor/ruimte	Mogelijkheid voor fijne structuren, mogelijk gemaakt door de dimensionale stabiliteit van F4BTMS450; ondersteunt dichte RF- en DC-routering.
0,3 mm minimale gatgrootte	Mechanische boormogelijkheid; geen laser- of blinde via's nodig, wat de fabricage vereenvoudigt.
1oz kopergewicht	Balanseert stroomvoerend vermogen met de mogelijkheid om fijne structuren te etsen.
20 μm via plating	Overschrijdt IPC Klasse-2 minimum; zorgt voor robuuste PTH-betrouwbaarheid.
HASL LF oppervlakteafwerking	Loodvrije HASL biedt een soldeerbare, kosteneffectieve afwerking die geschikt is voor doorlopende gaten en SMT-assemblage.
Top silkscreen (wit)	Biedt componentreferentie-aanduidingen voor assemblage; wit biedt uitstekend contrast op zwart soldeermasker.
Top soldeermasker (zwart)	Beschermt circuits aan de bovenzijde; zwarte kleuroptie volgens voorkeur van de klant voor esthetische of optische vereisten.
Geen bottom soldeermasker	Onbehandeld gelaten voor mogelijke aardings- of koellichaamtoepassingen.
IPC Klasse-2	Balanseert kosten en betrouwbaarheid voor commerciële luchtvaart- en defensietoepassingen.
100% elektrische test	Garandeert impedantie, continuïteit en isolatie vóór verzending.





Belangrijke fabricageopmerkingen voor F4BTMS450:



Boren: De ultradunne/ultrafijne glasvezelconstructie van F4BTMS450 vereist scherpe hardmetalen boren met geoptimaliseerde snelheden en terugtrekking. De fijne glasvezelversterking vermindert gereedschapsslijtage in vergelijking met standaard geweven glas-PTFE en zorgt voor een uitstekende gatkwaliteit.



Oppervlaktevoorbereiding: Standaard PTFE-verwerkingstechnieken zijn van toepassing. Plasmatreatment (bijv. CF₄/O₂) wordt aanbevolen vóór het plateren om het PTFE-oppervlak te activeren en een sterke hechting te garanderen.



Dimensionale stabiliteit: De combinatie van ultradunne glasvezel en keramische vulstof zorgt voor uitstekende dimensionale stabiliteit, wat resulteert in nauwkeurige registratie en hoge fabricageopbrengsten – bijzonder waardevol voor ontwerpen met fijne pitch (4/6 mils spoor/ruimte).



Soldeermasker aanbrengen: Zwart soldeermasker vereist zorgvuldige procescontrole voor consistente kleur en dekking; standaard PTFE-compatibele soldeermaskerformuleringen worden aanbevolen.





5. Vergelijkende positionering – Hoe F4BTMS450 zich onderscheidt

Aspect	F4BTMS450	Standaard geweven glas PTFE	Niet-geweven PTFE-laminaten
Type glasvezel	Ultradun / ultrafijn	Standaard geweven glas	Niet-geweven / korte vezels
Glasweefeleffect	Geminimaliseerd	Aanwezig (fase-rimpel)	Minimaal
Dimensionale stabiliteit	Uitstekend	Goed	Matig
Dk @ 10 GHz	4,50 ± 0,09	Variabel	Variabel
Dissipatiefactor @ 10 GHz	0,0019	Typisch hoger	Vergelijkbaar
CTE X/Y (ppm/°C)	12 (nauwkeurig afgestemd op Cu)	~17–26	Variabel
Thermische geleidbaarheid	0,64 W/(m·K)	~0,22–0,50	~0,20–0,50
Diëlektrische sterkte	>45 kV/mm	Lager	Vergelijkbaar
Uniek kenmerk	Doorbraakformulering met ultradunne glasvezel	Standaard constructie	Niet-geweven versterking

Opmerking: De ultradunne/ultrafijne glasvezelconstructie van F4BTMS450 minimaliseert het glasweefeleffect en biedt tegelijkertijd een superieure dimensionale stabiliteit – een combinatie die doorgaans niet beschikbaar is in standaard geweven of niet-geweven PTFE-laminaten.





6. Typische toepassingen – Waar F4BTMS450 uitblinkt

Luchtvaartapparatuur: Ruimtevaartsystemen, cabineapparatuur en boordelektronica

Microgolf- en RF-systemen: Hoogfrequente circuits die stabiele diëlektrische eigenschappen vereisen

Radar & Militaire Radar: Phased-array radars, waarschuwingssystemen en boordradar

Voedingsnetwerken: Distributienetwerken voor antennesystemen

Fasengevoelige antennes: Phased-array antennes en beamforming netwerken

Satellietcommunicatie: Grondstations, payloads en communicatieterminals

Toepassingen met hoog vermogen: Waar verbeterde thermische geleidbaarheid (0,64 W/(m·K)) voordelig is





Q1: Wat is het verschil tussen F4BTMS450 en de F4BTM-serie?

F4BTMS450 is een geüpgradede versie van de F4BTM-serie, met technologische doorbraken in materiaalformulering en productieprocessen. Het bevat meer keramische vulstof met ultradunne en ultrafijne glasvezelversterking, wat resulteert in een breder Dk-bereik, lagere verliezen, betere dimensionale stabiliteit, verminderde anisotropie, hogere elektrische sterkte en verbeterde thermische geleidbaarheid.





Q2: Hoe minimaliseert F4BTMS450 het glasweefeleffect?
Door ultradunne en ultrafijne glasvezeldoek te gebruiken in combinatie met een hoge keramische belasting, wordt het glasweefeleffect op de voortplanting van elektromagnetische golven geminimaliseerd. Dit vermindert diëlektrische verliezen en verlaagt de X/Y/Z-anisotropie, wat resulteert in een consistentere impedantie en fase respons.





Q3: Wat is de maximale bedrijfsfrequentie van F4BTMS450?
Het materiaal behoudt een stabiele diëlektrische constante en lage verliezen tot 40 GHz, waardoor het geschikt is voor fasengevoelige toepassingen over een breed frequentiebereik.





Q4: Is F4BTMS450 geschikt voor ruimtevaarttoepassingen?
Ja. Het beschikt over uitstekende stralingsbestendigheid, lage ontgassingseigenschappen die voldoen aan de eisen voor ruimtevaarttoepassingen, en stabiele prestaties van -55°C tot +260°C, waardoor het gekwalificeerd is voor luchtvaart- en ruimtevaarttoepassingen.





Q5: Welke diëlektrische diktes zijn beschikbaar voor F4BTMS450?
De minimale dikte is 0,254 mm (10 mil), met beschikbaarheid in stappen van 0,127 mm tot 6,35 mm (250 mil). Aangepaste diktes zijn op aanvraag verkrijgbaar.





Q6: Kan F4BTMS450 geïmporteerde materialen vervangen?
Ja. F4BTMS450 is specifiek ontworpen als een betrouwbaar alternatief voor vergelijkbare geïmporteerde producten, met vergelijkbare of superieure elektrische, thermische en mechanische eigenschappen.





Q7: Welke oppervlakteafwerkingen zijn compatibel met F4BTMS450?
HASL LF (zoals in de ontwerpcase), immersiegoud, immersiezilver, ENEPIG en OSP zijn allemaal compatibel met de juiste oppervlaktevoorbereiding (plasmatreatment) vóór de afwerking.





Q8: Zijn alle waarden in de eigenschapstabel gegarandeerd?
De verstrekte gegevens zijn typische meetwaarden bedoeld om te helpen bij de materiaalkeuze. Ze vormen geen uitdrukkelijke of impliciete garanties. Eindgebruikers dienen de geschiktheid voor hun specifieke toepassing te verifiëren door middel van hun eigen tests.





Conclusie

F4BTMS450 van Taizhou Wangling Insulating Material Factory vertegenwoordigt een aanzienlijke vooruitgang in hoogfrequente laminaten op basis van PTFE. De innovatieve combinatie van ultradunne/ultrafijne glasvezelversterking met een hoge keramische belasting levert een geminimaliseerd glasweefeleffect, uitstekende dimensionale stabiliteit en superieure elektrische prestaties – allemaal kritische kenmerken voor fasengevoelige radar, voedingsnetwerken, phased-array antennes en satellietcommunicatie. Zoals aangetoond door de 2-laags PCB-ontwerpcase – met een dikte van 0,6 mm, 4/6 mils spoor/ruimte en HASL LF-afwerking – integreert F4BTMS450 soepel in standaard fabricageworkflows en voldoet het tegelijkertijd aan de veeleisende eisen van luchtvaart- en defensietoepassingen. Voor ingenieurs die op zoek zijn naar een betrouwbaar, hoogwaardig alternatief voor geïmporteerde materialen, biedt F4BTMS450 een aantrekkelijke, in de praktijk bewezen oplossing.
