Productomschrijving
Wat is WL-CT350?
Het is een hoogfrequent laminaat op thermohardende hars, vervaardigd door Taizhou Wangling Insulated Materials Factory. Het maakt deel uit van de WL-CT-serie. De diëlektrische laag bestaat uit koolwaterstofhars, keramiek en glasvezeldoek. De diëlektrische constante (Dk) is 3,48 bij 10 GHz. De dissipatiefactor (Df) is 0,0039 bij 10 GHz. Het materiaal heeft een Tg groter dan 280°C. De thermische geleidbaarheid bedraagt 0,70 W/(m·K). De CTE in de X- en Y-as is 11 en 14 ppm/°C. De CTE op de Z-as is 34 ppm/°C. Het materiaal kan worden verwerkt met behulp van standaard FR-4-technieken. Dit is eenvoudiger dan PTFE-verwerking. Het materiaal biedt betere stabiliteit en consistentie in circuits.
Welke printplaat kan ermee worden gebouwd?
Er kan een complete 2-laags RF-PCB-oplossing worden geleverd. Het bord is gebaseerd op WL-CT350-materiaal. De afgewerkte dikte is 0,2 mm. Het kopergewicht is 1 oz per laag. Als oppervlakteafwerking wordt immersiegoud aangebracht. Aan beide zijden wordt geen soldeermasker aangebracht. Op de bovenste laag is een zwarte zeefdruk gedrukt. Het minimale spoor en de minimale ruimte zijn 6 en 7 mils. De minimale gatgrootte is 0,3 mm. Via beplating is de dikte 20 µm. De kwaliteitsnorm is IPC-klasse 2. Dit bord is ideaal voor basisstationantennes, satellietantennes, autoradar, eindversterkers, RF-apparaten en filters.
Materiaaloverzicht
De WL-CT350 is een thermohardend hoogfrequent laminaat op harsbasis. Het wordt vervaardigd door Taizhou Wangling Isolatiematerialenfabriek. Het maakt deel uit van de WL-CT-serie. De diëlektrische laag bestaat uit koolwaterstofhars, keramiek en glasvezeldoek.
Het materiaal biedt prestaties met weinig verlies. Het voldoet aan de eisen voor hoogfrequente ontwerpen. PCB-verwerking kan worden uitgevoerd met behulp van technieken die vergelijkbaar zijn met FR-4-materialen. Dit is eenvoudiger vergeleken met PTFE-materialen. Er wordt gezorgd voor een betere stabiliteit en consistentie in de circuits. Het materiaal kan worden gebruikt als vervanging voor soortgelijke buitenlandse producten.
De combinatie van koolwaterstofhars en composietkeramiek biedt verschillende voordelen:
Uitstekend laag verlies
Bestand tegen hoge temperaturen
Temperatuurstabiliteit
Lage thermische uitzettingscoëfficiënt
Hoge Tg groter dan 280°C
Waarom kiezen voor WL-CT350 boven PTFE:
| Functie |
WL-CT350 (thermoharder) |
Op PTFE gebaseerde materialen |
| Verwerking |
Standaard FR-4-technieken |
Gespecialiseerde PTFE-technieken |
| Via voorbereiding |
Geen natriumets vereist |
Natriumetsen is vaak vereist |
| Paneelbehandeling |
Stijve, geautomatiseerde bediening |
Zachte, gespecialiseerde bediening |
| Dimensionale stabiliteit |
Uitstekend |
Goed (met glasversterking) |
| Tg |
>280°C |
N.v.t. (PTFE wordt zachter) |
| Draadverbindingen |
Betrouwbaar (thermohardend) |
Risico van optillen van de pad |
| Kosten |
Kosteneffectief |
Duurder |
WL-CT350 Technisch gegevensblad
| Eigendom |
Testconditie |
Eenheid |
WL-CT350 Waarde |
| Diëlektrische constante (typisch) |
10 GHz |
— |
3.48 |
| Diëlektrische constante (ontwerp) |
10 GHz |
— |
3.66 |
| DK Tolerantie |
— |
— |
±0,05 |
| Dissipatiefactor (typisch) |
2 GHz |
— |
0,003 |
| |
10 GHz |
— |
0,0039 |
| |
20 GHz |
— |
0,0048 |
| TCDk |
-55°C tot 150°C |
ppm/°C |
52 |
| Schilsterkte (1 oz ED) |
— |
N/mm |
0,85 |
| (1 oz RTF) |
— |
N/mm |
0,72 |
| Volumeweerstand |
Normale toestand |
MΩ·cm |
1×10⁹ |
| Oppervlakteweerstand |
Normale toestand |
MΩ |
4×10⁹ |
| Elektrische sterkte (Z-richting) |
5 kW, 500 V/s |
kV/mm |
31 |
| Doorslagspanning (X/Y-richting) |
5 kW, 500 V/s |
kV |
30 |
| CTE X-as |
-55°C tot 288°C |
ppm/°C |
11 |
| CTE Y-as |
-55°C tot 288°C |
ppm/°C |
14 |
| CTE Z-as |
-55°C tot 288°C |
ppm/°C |
34 |
| Thermische spanning |
288°C, 10s, 3 keer |
— |
Geen delaminatie |
| Wateropname |
23,5±2°C, 24 uur |
% |
0,05 |
| Dikte |
Normale temperatuur |
g/cm³ |
1.9 |
| Bedrijfstemperatuur op lange termijn |
— |
°C |
-55 tot +260 |
| Thermische geleidbaarheid |
Z-richting |
W/(m·K) |
0,7 |
| PIM-waarde (met RTF-koper) |
— |
dBc |
≤ -157 |
| Ontvlambaarheid |
UL94 |
Beoordeling |
V-0 |
| Tg |
— |
°C |
>280 |
| Td |
Begin |
°C |
386 |
| Halogeen inhoud |
— |
— |
Gehalogeneerd |
| Samenstelling |
— |
— |
Koolwaterstof + Keramiek + Glasweefsel |
Belangrijkste voordelen van WL-CT350
| Functie |
Voordeel |
| Dk is 3,48 ±0,05 |
Een nauwe tolerantie maakt een consistente impedantiecontrole mogelijk |
| Df is 0,0039 bij 10 GHz |
Laag verlies minimaliseert signaalverzwakking in microgolfcircuits |
| Tg bedraagt >280°C |
Bestand tegen loodvrij solderen zonder vervorming |
| Td bedraagt 386°C |
Goede thermische ontledingsweerstand |
| TCDk is 52 ppm/°C |
Stabiele Dk-overtemperatuur zorgt voor consistente prestaties |
| CTE X/Y is 11/14 ppm/°C |
CTE komt overeen met koper; uitstekende maatvastheid |
| CTE Z is 34 ppm/°C |
Een goede betrouwbaarheid van het geplateerde gat is verzekerd |
| Thermische geleidbaarheid bedraagt 0,70 W/(m·K) |
De warmteafvoer is verbeterd voor stroomtoepassingen |
| Vochtopname bedraagt 0,05% |
Zeer lage wateropname zorgt voor stabiele prestaties |
| UL94 V-0-classificatie is bereikt |
De naleving van de brandveiligheid is gewaarborgd |
| FR-4 verwerkbaarheid |
Geen gespecialiseerde apparatuur vereist; lagere fabricagekosten |
| Er wordt thermohardende hars gebruikt |
Geen verzachting bij verhitting; betrouwbare draadverbindingen |
| Er wordt gezorgd voor stralingsweerstand |
Geschikt voor lucht- en ruimtevaarttoepassingen |
| Een lage uitgassing is gegarandeerd |
Geschikt voor ruimtetoepassingen |
WL-CT350 versus varianten uit de WL-CT-serie
De WL-CT-serie biedt meerdere diëlektrische constanten. De opties staan hieronder vermeld.
| Materiaal |
Dk op 10 GHz |
Beste applicatie |
| WL-CT300 |
3 |
Algemeen RF |
| WL-CT330 |
3.3 |
RF en magnetron |
| WL-CT338 |
3.38 |
Hoogfrequente RF |
| WL-CT348 |
3.48 |
RF, antennes, autoradar |
| WL-CT410 |
4.1 |
Hogere Dk-vereisten |
| WL-CT615 |
6.15 |
High-DK-toepassingen |
Toepassingsgebieden
- Basisstationantennes en satellietantennes.
- Autoradar, sensoren en navigatiesystemen.
- Eindversterkers.
- Satelliet hoogfrequente koppen.
- RF-apparaten en filters.
- WIMAX-antennes en gedistribueerde antennes.

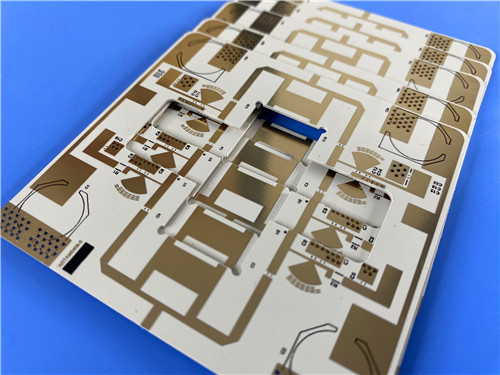

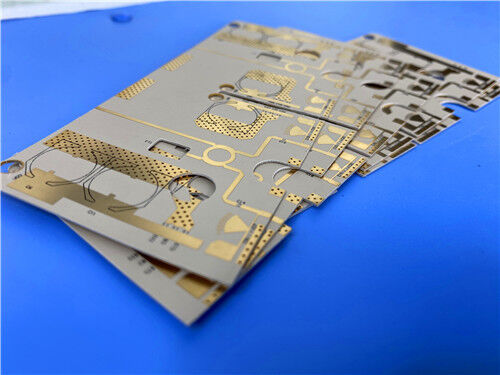

Aangepaste 2-laags RF-PCB – volledige specificatie
Er kan een complete 2-laags RF PCB-oplossing worden geleverd op basis van de WL-CT350. De specificaties staan hieronder weergegeven.
Bordspecificaties
| Specificatie |
Detail |
| Bordtype |
2-laags RF-printplaat |
| Basismateriaal |
WL-CT350 (0,102 mm / 4 mil kern) |
| Afgewerkte plaatdikte |
0,2 mm |
| Afgewerkt kopergewicht |
1 oz (35 µm) per laag |
| Bordafmetingen |
56,8 × 78,09 mm (1 stuk) |
| Afmetingstolerantie |
±0,15 mm |
| Minimale spoor/ruimte |
6/7 mil |
| Minimale gatgrootte |
0,3 mm |
| Via plaatdikte |
20 µm |
| Oppervlakteafwerking |
Onderdompelingsgoud (ENIG) |
| Bovenste soldeermasker |
Nee |
| Onderste soldeermasker |
Nee |
| Top zeefdruk |
Zwart |
| Onderste zeefdruk |
Nee |
| IPC-classificatie |
Klasse 2 |
| Kunstwerkformaat |
Gerber RS-274-X |
| Testen |
100% elektrische test (vóór verzending) |
| Beschikbaarheid |
Wereldwijd |
Belangrijkste voordelen van dit PCB-ontwerp
| Functie |
Voordeel |
| Er wordt gebruik gemaakt van een 2-laags RF-ontwerp |
Er wordt een eenvoudige en kosteneffectieve implementatie van RF-circuits bereikt |
| Er wordt gebruik gemaakt van WL-CT350-kern (0,102 mm). |
Laag verlies (0,0039), stabiele Dk (3,48) en FR-4-verwerkbaarheid |
| Dun bord van 0,2 mm |
Er wordt een ultralicht en compact ontwerp bereikt |
| Er wordt gebruik gemaakt van 6/7 mil trace en spatie |
Er kunnen fijne lijn-RF-circuits met hoge dichtheid worden geproduceerd |
| Aan beide zijden wordt geen soldeermasker gebruikt |
Gewicht en kosten worden verlaagd; RF-prestaties zijn geoptimaliseerd |
| Er wordt een immersiegouden afwerking aangebracht |
Uitstekende soldeerbaarheid; oxidatieweerstand; vlak oppervlak |
| Er wordt 20 µm via plateren gebruikt |
Betrouwbare geplateerde doorgaande gaten zijn gegarandeerd |
| Er wordt voldaan aan de IPC-klasse 2-kwaliteit |
Er wordt voldaan aan commerciële en industriële kwaliteitsnormen |
| Er wordt een 100% elektrische test uitgevoerd |
Functionele integriteit is gegarandeerd vóór verzending |
Vraag 1: Wat is de diëlektrische constante van WL-CT350?
De typische Dk is 3,48 bij 10 GHz en 23°C. Het ontwerp Dk is 3,66 op 10 GHz. De Dk-tolerantie bedraagt ±0,05.
Vraag 2: Hoe verhoudt de WL-CT350 zich tot PTFE-materialen?
WL-CT350 is een thermohardend koolwaterstofmateriaal. Het biedt vergelijkbare hoogfrequente prestaties als PTFE. Het kan echter worden verwerkt met behulp van standaard FR-4-technieken. Er is geen gespecialiseerde apparatuur vereist. Dit vermindert de fabricagekosten en doorlooptijd. Het biedt ook een betere maatvastheid en betrouwbaarheid.
Vraag 3: Wat is de maximale bedrijfstemperatuur van WL-CT350?
De gebruikstemperatuur op lange termijn bedraagt -55°C tot +260°C. De Tg is groter dan 280°C. Dit zorgt voor stabiele prestaties tijdens loodvrij solderen. Het garandeert ook betrouwbaarheid in omgevingen met hoge temperaturen.
Vraag 4: Welke koperfolieopties zijn beschikbaar voor de WL-CT350?
Er zijn twee opties voor koperfolie beschikbaar:
ED-koper – geschikt voor algemene toepassingen
RTF-koper – biedt betere PIM-prestaties (≤ -157 dBc), minder geleiderverlies en nauwkeuriger etsen
RTF-koper voegt ongeveer 0,018 mm (0,7 mil) toe aan de diëlektrische dikte.
Klaar om aan de slag te gaan?

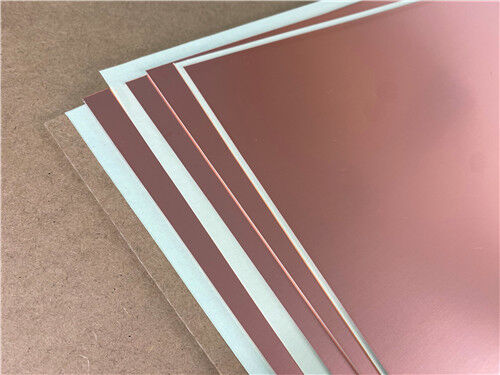

WL-CT350 onbewerkt laminaat kan worden geleverd. Er zijn ook varianten met aluminium achterkant beschikbaar. Er kunnen volledig gefabriceerde 2-laags RF-PCB's met immersiegouden afwerking worden vervaardigd.
Neem vandaag nog contact met ons op voor:
Materiaalbemonstering en testen
Hulp bij het ontwerpen van RF-circuits
Impedantieberekening en ontwerpondersteuning
PCB-citaten en DFM-beoordeling
Technische ondersteuning voor uw specifieke toepassing
