Signaalverlies verminderen in hoogfrequente ontwerpen: F4BTMS300 laminaat Dk van 3 bij 10GHz met RTF koperfolie

Productomschrijving

High-Performance F4BTMS300 Microwave Laminate & Custom PCB Solution voor de luchtvaart

Omdat de lucht- en ruimtevaart, defensie en satellietcommunicatie steeds hogere prestaties en betrouwbaarheid eisen, wordt de materiaalkeuze cruciaal.We zijn gespecialiseerd in custom high-frequency circuit boards en basismaterialen.In dit artikel worden de uitzonderlijkeF4BTMS300 gelamineerdHet is een in eigen land ontwikkeld, luchtvaart-grade PTFE-gebaseerd composiet en presenteert onze precisie 2-laag PCB-oplossing die is ontworpen om zijn volledige potentieel te benutten.

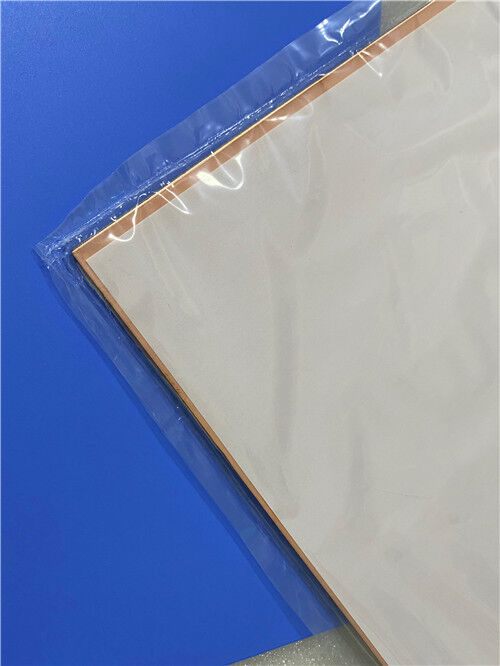

1. F4BTMS300 Materiaaloverzicht

De F4BTMS-serie is een verbeterde versie van de bestaandeF4BTM-serie, waarbij belangrijke technologische doorbraken in zowel de formulering als het productieproces zijn verwerkt.is een hoogwaardig composiet dat is ontworpen om te voldoen aan de strenge eisen van luchtvaart- en ruimtevaarttoepassingen met een hoge betrouwbaarheid, die een haalbaar alternatief biedt voor vergelijkbare buitenlandse materialen.

Materialen samenstelling en technologie

F4BTMS300 is een keramisch gevulde PTFE (polytetrafluoroethyleen) composiet versterkt met ultradun en ultrafijn glasvezel doek.

Hoge keramische belasting:Een groot volume gelijkmatig verspreide speciale nano-ceramica wordt gemengd met PTFE-hars, waardoor de elektrische en mechanische eigenschappen aanzienlijk worden verbeterd.

Minimaal effect van glasvezel:Het gebruik van ultrafijne glasvezelversterking minimaliseert de negatieve impact op de verspreiding van elektromagnetische golven, wat resulteert in een lager dielectriciteitsverlies en verminderde anisotropie.

standaard RTF-koperfolie:Het materiaal wordt standaard geleverd met RTF (Reverse Treated Foil) koperfolie met een lage ruwheid, waardoor geleiderverlies wordt verminderd terwijl de schilsterkte uitstekend blijft.Het kan ook worden geleverd met aluminium of koper basisplaten voor een verbeterd thermisch beheer.

Belangrijkste technische specificaties (F4BTMS300)

2. Kernkenmerken en voordelen

De F4BTMS300 biedt een unieke combinatie van eigenschappen die het een ideale keuze maken voor opdrachtkritieke toepassingen:

Strakke Dk-tolerantie (±0,04):Uitstekende consistentie van batch tot batch zorgt voor betrouwbare en herhaalbare circuitprestaties.

Ultralage dielectrische verliezen:Met een dissipatiefactor van 0,0013 bij 10 GHz en slechts 0,0019 bij 40 GHz ondersteunt het materiaal een efficiënte signaaloverdracht over een breed frequentiebereik.

Uitzonderlijke frequentiestabiliteit:Stabiel Dk en lage verliezen tot 40 GHz maken het geschikt voor fasegevoelige toepassingen.

Uitstekende temperatuurstabiliteit:De lage TCDk (-20 ppm/°C) zorgt voor een stabiele fase en elektrische prestaties in het bereik van -55 °C tot +150 °C.

Superieure stralingsresistentie:Behoudt stabiele dielectrische en fysische eigenschappen na blootstelling aan stralingsdoses, cruciaal voor ruimte toepassingen.

Laag uitgassing:Voldoet aan de eisen van de luchtvaartsector voor vacuüm-uitgassing, zodat het geschikt is voor ruimteapparatuur.

Lage CTE:Minimale X/Y/Z-thermische uitbreiding zorgt voor uitstekende thermische stabiliteit van de afmetingen en betrouwbare integriteit van het door-gat (PTH).

Verbeterde warmtegeleiding:Ondersteunt toepassingen met een hoger vermogen met een betere warmteafvoer in vergelijking met traditionele PTFE-materialen.

Uitstekende dimensionale stabiliteit en lage vochtopname:Zorg voor consistente prestaties en betrouwbaarheid in moeilijke omgevingen.

Standaard PCB-verwerking:Kan worden vervaardigd met behulp van standaard PTFE-gebaseerde circuit board-processen, met aangetoonde uitstekende bewerkbaarheid voor dichte gatenpatronen en fijne lijncircuits.

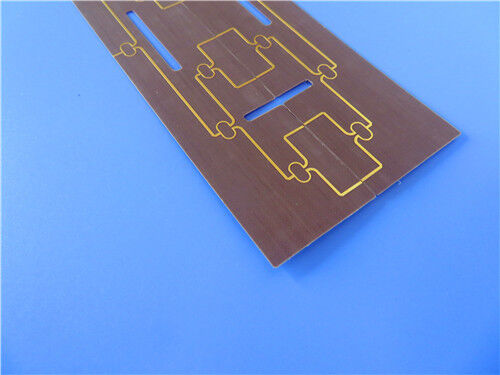

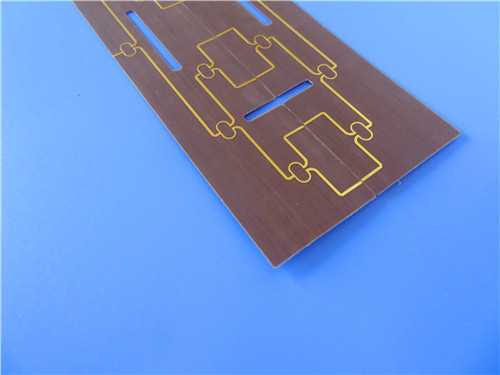

3. Custom 2-layer PCB-oplossing op F4BTMS300

Gebruikmakend van de geavanceerde eigenschappen van F4BTMS300, bieden we de volgende precisie-engineered 2-laag rigide PCB oplossing,geoptimaliseerd voor toepassingen met hoge frequentie en hoge betrouwbaarheid, met inbegrip van de luchtvaart, radar en satellietcommunicatie.

PCB-constructiedetails

Ontwerp en productie

Ultra-dunne constructie: met slechts 0,25 mm afgeronde dikte en een kern van 5 mil (0,127 mm) biedt dit PCB een laag profiel, lichtgewicht oplossing die ideaal is voor compacte lucht- en microgolfassemblages.

Feine functionaliteit: Ons proces ondersteunt 4/6 mil trace/space en 0,35 mm micro-vias, waardoor dichte, hoogfrequente schakelingen met uitstekende signaalintegriteit mogelijk zijn.

Hooggeleidend koperlagen: 1 oz (35 μm) koper op beide buitenste lagen, gecombineerd met de RTF-folie met een lage ruwheid, minimaliseert geleiderverliezen bij hoogfrequente werking.

Betrouwbare interconnecties: De ENIG-oppervlaktafwerking zorgt voor een vlak, oxidatiebestendige en zeer soldeerbare oppervlakte, die zorgt voor een robuuste bevestiging van componenten en betrouwbaarheid van de draadbinding.

Robuust via betrouwbaarheid: met 20 μm via plating en de lage CTE van de Z-as van het materiaal (22 ppm/°C), biedt het PCB uitstekende betrouwbaarheid bij plating door gaten, zelfs onder thermische cyclusomstandigheden.

Strikte kwaliteitscontrole: Elk bord wordt onderworpen aan 100% elektrische tests en wordt vervaardigd volgens IPC-Klasse-2-normen, waardoor consistente prestaties en betrouwbaarheid worden gegarandeerd.

4. Typische toepassingen

Luchtvaart en defensie: ruimtevaartapparatuur, cabine-elektronica, militaire radarsystemen.

RF & Microwave: Hoogfrequente signaalverwerkingsmodules, voedingsnetwerken.

Antennesystemen: fasegevoelige antennes, fasearray-antennes, GPS/GNSS-antennes.

Satellietcommunicatie: Transceivers, downconverters en andere elektronica voor nuttige lading.

Test & meting: Hoogfrequente testinstallaties en chip-testers.

5Conclusies

Als een gespecialiseerde leverancier van custom high-frequency circuit boards,we combineren de geavanceerde prestaties van F4BTMS300 Chinese binnenlands ontwikkelde luchtvaart-grade laminaat met onze precisie productie mogelijkheden om wereldklasse PCB oplossingen te leverenOns 2-lagen aanbod maakt volledig gebruik van de superieure dielectrische stabiliteit, thermische beheersing, mechanische robuustheid en stralingsresistentie van de F4BTMS300.ervoor zorgen dat uw meest veeleisende toepassingen het hoogste niveau van prestaties en betrouwbaarheid bereiken.

Of u nu ontwerpt voor ruimtevaart, defensie of geavanceerde communicatie, ons ingenieursteam is klaar om uw project te ondersteunen.Neem vandaag nog contact met ons op.We kijken ernaar uit om uw vertrouwde partner te zijn in hoogfrequente innovatie.
