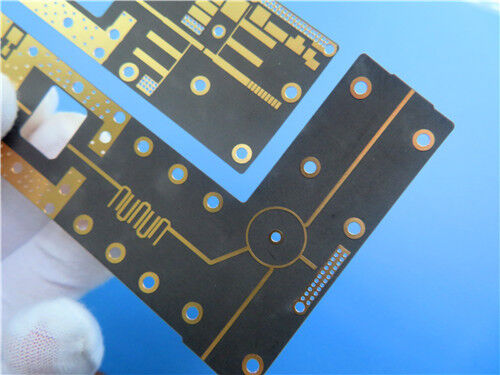

F4BTMS220 met RTF koperfolie met lage ruwheid Keramisch gevulde PTFE-laminaat en Custom PCB 10 mil dikke substraat met onderdompeling Goud

Productomschrijving

Voor RF-systemen in de lucht- en ruimtevaart en defensie gaat materiaaleigenschappen niet alleen over elektrische kenmerken — het gaat om het overleven van het vacuüm van de ruimte, de trillingen van de lancering en de extreme temperaturen van de vlucht, terwijl de fase stabiliteit en lage verliezen behouden blijven. De F4BTMS220 van Taizhou Wangling Insulation Materials Factory vertegenwoordigt het toppunt van deze materiaalklasse: een keramisch gevuld PTFE-laminaat van luchtvaartkwaliteit, ontworpen om vergelijkbare buitenlandse producten te vervangen met superieure betrouwbaarheid en prestaties.

De F4BTMS-serie is een geüpgradede versie van de F4BTM-serie en bereikt een technologische doorbraak in materiaalformulering en productieprocessen. Door een grote hoeveelheid uniform verdeelde speciale nano-keramiek gemengd met PTFE-hars op te nemen, en versterkt met ultradunne, ultrafijne glasvezeldoek, minimaliseert het materiaal de effecten van glasvezel op de voortplanting van elektromagnetische golven, vermindert het diëlektrisch verlies en verbetert het de dimensionale stabiliteit. Het resultaat is een materiaal met verminderde X/Y/Z-anisotropie, een hoger bruikbaar frequentiebereik, verbeterde elektrische sterkte en betere thermische geleidbaarheid.

De F4BTMS-serie wordt standaard geleverd met RTF koperfolie met lage ruwheid, wat geleiderverliezen vermindert en tegelijkertijd een uitstekende treksterkte biedt. Het kan worden gecombineerd met koperen of aluminium basismaterialen, en F4BTMS294 kan worden gecombineerd met 50Ω resistieve koperfolie om resistieve laminaten te vormen. Het materiaal wordt verwerkt met standaard PTFE-bordfabricagetechnieken en is geschikt voor meerlaagse, hoge laagaantallen en backplane-verwerking, met uitstekende bewerkbaarheid voor dichte via's en fijne sporen.

Toepassingen

1. Apparatuur voor lucht- en ruimtevaart – Ruimte- en cabinesystemen die lage ontgassing en stralingsbestendigheid vereisen
2. Magnetron- en RF-circuits – Filters, koppelaars en aanpassingsnetwerken tot 40 GHz
3. Radarsystemen – Militaire en commerciële radar front-ends
4. Voedingsnetwerken – Antennes voedingsstructuren die fase stabiliteit vereisen
5. Fasegevoelige en gefaseerde array antennes – Nauwkeurige fasecontrole over elementen en temperatuur
6. Satellietcommunicatie – Betrouwbare prestaties in ruimteomgevingen

Custom PCB-fabricage op F4BTMS220

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricagediensten met F4BTMS220 en andere geavanceerde materialen. De volgende specificatie beschrijft een representatieve 2-laags rigide PCB-implementatie:

PCB Constructie Details:

Ultra-lage verliezen over een breed frequentiebereik:
F4BTMS220 levert uitzonderlijke verliesprestaties met een dissipatiefactor van 0,0009 bij 10 GHz, 0,0010 bij 20 GHz en 0,0013 bij 40 GHz. Het materiaal behoudt een stabiele Dk en lage verliezen van 0,5 tot 40 GHz, wat voldoet aan de eisen van fasegevoelige toepassingen over meerdere frequentiebanden.

Strakke Dk-tolerantie en batchconsistentie:
Met een Dk van 2,2 ± 0,02 bij 10 GHz biedt F4BTMS220 uitstekende batch-naar-batch consistentie, wat zorgt voor herhaalbare circuitprestaties en minimale afstemmingsvereisten in de productie.

Uitstekende temperatuurstabiliteit:
De temperatuurcoëfficiënt van de diëlektrische constante van -130 ppm/°C over -55°C tot +150°C zorgt voor stabiele frequentie- en faseprestaties over de temperatuur. Het bruikbare temperatuurbereik van het materiaal overschrijdt dit venster ruimschoots en ondersteunt de werking van -55°C tot +260°C.

Betrouwbaarheid van luchtvaartkwaliteit:
F4BTMS220 vertoont uitstekende stralingsbestendigheid en behoudt stabiele diëlektrische en fysische eigenschappen na blootstelling aan straling. De lage ontgassingsprestaties voldoen aan de eisen voor ontgassing in vacuüm in de luchtvaart, waardoor het geschikt is voor ruimte- en cabineapparatuur.

Superieure dimensionale stabiliteit:
De ultradunne, ultrafijne glasvezelversterking in combinatie met nano-keramiek vermindert de X/Y/Z-anisotropie en biedt uitstekende dimensionale stabiliteit. Dit zorgt voor thermische dimensionale stabiliteit en betrouwbaarheid van doorgeplateerde gaten.

Verbeterd thermisch beheer:
Een thermische geleidbaarheid van 0,26 W/m·K in de Z-richting ondersteunt warmteafvoer in toepassingen met hoger vermogen, terwijl de lage CTE in X/Y-richtingen (40/50 ppm/°C) compatibiliteit met koperuitzetting garandeert.

Lage vochtabsorptie:
Met 0,02% absorbeert F4BTMS220 minimale vocht, waardoor stabiele elektrische eigenschappen behouden blijven in vochtige omgevingen en betrouwbare prestaties worden gegarandeerd onder diverse bedrijfsomstandigheden.

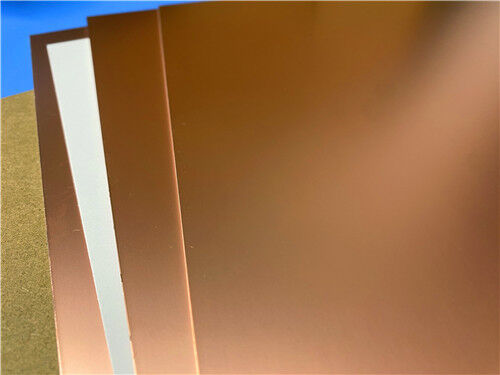

Opties met metalen achterkant:
Het materiaal kan worden geleverd met koperen of aluminium basismaterialen (F4BTMS—CU of F4BTMS—AL) voor afscherming of warmteafvoer, met metaaldikte van 0,48 mm tot 3,98 mm en paneelmaten tot 460×610 mm.

Standaard RTF koperfolie:
RTF koperfolie met lage ruwheid wordt standaard geleverd, wat geleiderverliezen vermindert en tegelijkertijd een uitstekende treksterkte biedt (>2,4 N/mm voor 1 oz RTF).

Kwaliteit en beschikbaarheid

Alle borden worden vervaardigd in overeenstemming met IPC-klasse-2 kwaliteitsnormen, wat robuuste betrouwbaarheid garandeert voor commerciële, industriële en luchtvaarttoepassingen. 100% elektrische testen wordt uitgevoerd voor verzending om functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzendings- en logistieke ondersteuning voor zowel prototype- als volumevereisten. Wij bieden snelle doorlooptijden en concurrerende prijzen, terwijl we strikte procescontrole handhaven.

Voor vragen over custom stack-ups, paneelmaten, opties met metalen achterkant (koper of aluminium), resistieve koperfolieconfiguraties of andere vereisten, neem contact op met ons verkoop-engineeringteam — wij staan klaar om aan uw hoogfrequente printplaatvereisten te voldoen.
