Productomschrijving

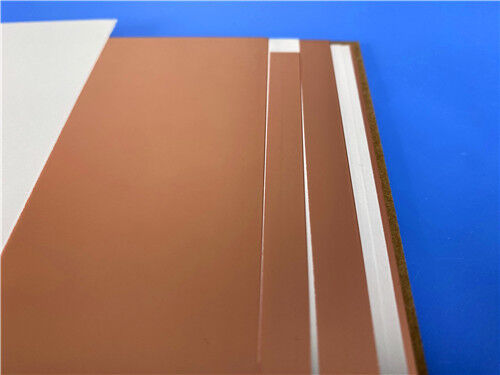

Materiaaloverzicht – F4BM255 (Wangling)
F4BM255 is een met glasvezel versterkt kopergecoat laminaat van PTFE (polytetrafluoretheen) geproduceerd door Taizhou Wangling Insulation Materials Factory. Het is ontworpen voor microgolf- en RF-toepassingen die lage diëlektrische verliezen, een stabiele diëlektrische constante over temperatuur en uitstekende dimensionale stabiliteit vereisen.
Het materiaal wordt vervaardigd door PTFE-hars wetenschappelijk te formuleren met geweven glasvezel en te lamineren onder strikte procescontrole.
Deze constructie biedt:
Glasversterking – verbetert de dimensionale stabiliteit en vermindert de thermische uitzetting
PTFE-diëlektricum – levert ultra-lage verliezen en stabiele Dk
ED koperfolie – standaard elektrolytisch koper (F4BM-serie)
Belangrijkste materiaalkenmerken
| Functie |
Voordeel |
| Dk = 2,55 ± 0,05 @ 10 GHz |
Lage en stabiele diëlektrische constante – consistente impedantie over frequentie. |
| Df = 0,0013 @ 10 GHz |
Zeer lage dissipatiefactor – minimaliseert invoegverlies. |
| Dk temperatuurcoëfficiënt = -110 ppm/°C |
Stabiele Dk over -55°C tot +150°C – essentieel voor buiten-/automobieltoepassingen. |
| Tg > 280°C (DSC) |
Hoge thermische stabiliteit – ondersteunt loodvrije assemblage. |
| Td = 360°C |
Uitstekende weerstand tegen thermische ontbinding – robuust voor zware omstandigheden. |
| XY CTE = 16–21 ppm/°C |
Goede dimensionale stabiliteit – komt overeen met koper voor betrouwbare PTH's. |
| Z-as CTE = 173 ppm/°C |
Lage Z-as uitzetting – vermindert PTH-spanning tijdens thermische cycli. |
| Vochtgehalte ≤ 0,08% |
Behoudt elektrische stabiliteit in vochtige omgevingen. |
| Thermische geleidbaarheid = 0,33 W/m·K |
Adequate warmteafvoer voor RF-vermogenscircuits. |
| UL 94 V-0 |
Voldoet aan veiligheidseisen. |
Typische toepassingen
- Microgolfantennes
- RF-vermogensverdeling
- Faseverschuivers
- Satellietcommunicatie
- Radarsystemen
Materiaalgegevensblad – Geconsolideerde eigenschappen (F4BM255)
| Eigenschapscategorie |
Eigenschap |
Testconditie |
Typische waarde |
Eenheid |
| Elektrisch |
Diëlektrische constante (Dk) |
10 GHz |
2,55 ± 0,05 |
– |
| Dissipatiefactor (Df) |
10 GHz |
0,0013 |
– |
| Dissipatiefactor (Df) |
20 GHz |
0,0018 |
– |
| Dk temperatuurcoëfficiënt |
-55°C tot +150°C |
-110 |
ppm/°C |
| Volume weerstand |
Normaal |
≥ 6 × 10⁶ |
MΩ·cm |
| Oppervlakte weerstand |
Normaal |
≥ 1 × 10⁶ |
MΩ |
| Diëlektrische sterkte (Z-as) |
5kV, 500V/s |
> 25 |
kV/mm |
| Doorslagspanning (XY-as) |
5kV, 500V/s |
> 34 |
kV |
| Thermisch |
Thermische stress (260°C, 10s × 3) |
Soldeerfloat |
Geen delaminatie |
– |
| CTE – XY-richting |
-55°C tot 288°C |
16–21 |
ppm/°C |
| CTE – Z-richting |
-55°C tot 288°C |
173 |
ppm/°C |
| Thermische geleidbaarheid (Z-as) |
– |
0,33 |
W/(m·K) |
| Continue bedrijfstemperatuur |
– |
-55 tot +260 |
°C |
| Ontvlambaarheid |
UL 94 |
V-0 |
Beoordeling |
| Mechanisch |
Afpelsterkte (1oz ED koper) |
Normaal |
> 1,8 |
N/mm |
| Afpelsterkte (1oz RTF koper) |
Normaal |
> 1,6 |
N/mm |
| Dichtheid |
Normaal |
2,25 |
g/cm³ |
| Fysisch |
Wateropname |
24 uur @ 20±2°C |
≤ 0,08 |
% |
| Samenstelling |
Kernmateriaal |
– |
PTFE + Glasvezel |
– |
| Koperfolie (F4BM) |
– |
ED Koper |
– |
Standaard beschikbaarheid
| Parameter |
Opties |
| Koperfolie (F4BM) |
0,5oz (18µm), 1oz (35µm), 1,5oz (50µm), 2oz (70µm) |
| Standaard paneelafmetingen |
460×610mm, 500×600mm, 850×1200mm, 914×1220mm, 1000×1200mm |
| Aangepaste afmetingen |
300×250mm, 350×380mm, 500×500mm, 840×840mm, 1000×1500mm |
| Diktebereik |
0,1 mm (min voor Dk ≤ 2,65) tot 12,0 mm |
| Groottebeperking |
Voor dikte ≤0,2 mm of ≥4,0 mm: max. paneel 500×610 mm |

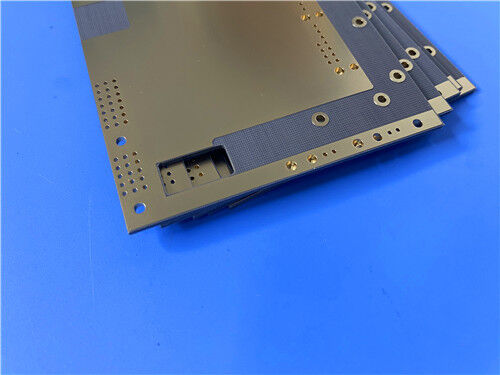

Aangepaste printplaat – Dubbelzijdige F4BM255 met 2oz koper & ENIG afwerking
Deze dubbelzijdige printplaat toont onze capaciteit om lange F4BM255 printplaten met zwaar koper en nauwe maattoleranties te verwerken.
Basisspecificaties
| Item |
Specificatie |
| Aantal lagen |
2 lagen |
| Basismateriaal |
Wangling F4BM255 – 3,0 mm diëlektrische dikte |
| Afgewerkte printplaatdikte |
3,1 mm (3,0 mm diëlektricum + 2 × 0,035 mm koper) |
| Afwerkingsgewicht koper |
2oz / 2oz (70 µm) – beide zijden |
| Type koperfolie |
ED koper (F4BM-serie) |
| Oppervlakteafwerking |
ENIG (Immersiegoud) |
| Soldeermasker (bovenkant) |
Groen |
| Zeefdruk (bovenkant) |
Wit |
| Soldeermasker (onderkant) |
Geen (kaal koper) |
| Zeefdruk (onderkant) |
Geen |
| Printplaatafmetingen |
521 mm × 59 mm (1 stuk, ±0,15 mm tolerantie) |
| Minimale spoor/ruimte |
7/7 mils |
| Minimale gatgrootte |
0,4 mm |
| Via plating dikte |
20 µm |
| Via structuur |
Geen blinde via's – alleen doorlopende gaten |
| Componenten |
28 |
| Totaal pads |
194 (148 doorlopend, 46 SMT bovenkant) |
| Nets |
2 |
| Kwaliteitsnorm |
IPC-6012 Klasse 2 |
| Artwork formaat |
Gerber RS-274-X |
Waarom F4BM255 voor dit ontwerp?
| Vereiste |
Hoe F4BM255 het aanpakt |
| Microgolf frequentie werking |
Df = 0,0013 @ 10 GHz, Df = 0,0018 @ 20 GHz – minimaal invoegverlies voor RF-signaalintegriteit. |
| Stabiele diëlektrische constante |
Dk = 2,55 ± 0,05 – consistente impedantie over het lange formaat van 521 mm. |
| Hoge vermogen RF-handling |
2oz koper (70 µm) vermindert DC-weerstand en verbetert warmteafvoer. |
| Temperatuurstabiliteit |
Dk TC = -110 ppm/°C – stabiele prestaties over -55°C tot +260°C. |
| Lineaire array in lang formaat |
3,0 mm dikke F4BM255 met kromming ≤0,010 mm/mm zorgt voor vlakheid over een lengte van 521 mm. |
| Kosteneffectief PTFE-alternatief |
F4BM255 biedt vergelijkbare prestaties als geïmporteerd PTFE tegen concurrerende prijzen. |
| Soldeerbaar oppervlak |
ENIG-afwerking biedt uitstekende soldeerbaarheid voor componentbevestiging en draadbondondersteuning. |
V1: Wat betekent F4BM255?
A: F4B = Wangling's PTFE geweven glaslaminaat serie; M = ED koperfolie; 255 = diëlektrische constante 2,55.
V2: Wat is het verschil tussen F4BM en F4BME?
A: F4BM gebruikt standaard ED-koper (algemene RF-toepassingen). F4BME gebruikt omgekeerd behandelde RTF-koper voor ultra-lage PIM (≤-159 dBc) – ideaal voor carrier-grade basisstationantennes.
V3: Vereist F4BM255 speciale verwerking zoals geïmporteerd PTFE?
A: F4BM255 vereist geen natrium-ets voor standaard ED-koper. Voor PTH-metaalisering wordt echter plasma-behandeling of natrium-naftaleen oplossing aanbevolen.
V4: Waarom 2oz koper kiezen voor dit ontwerp?
A: 2oz (70 µm) koper biedt lagere DC-weerstand en betere warmteafvoer voor RF-circuits met hoog vermogen. Het ondersteunt ook de hoge stroomvereisten van grote antenne voedingsnetwerken.
V5: Wat is de maximale kromming voor 3,0 mm F4BM255?
A: Voor printplaten van 3,0–5,0 mm dik is de maximale kromming ≤0,010 mm/mm – wat zorgt voor vlakheid over de lengte van 521 mm.
V6: Wat is de minimale gatgrootte voor F4BM255?
A: Minimale mechanische boorgrootte is 0,4 mm (zoals gespecificeerd in dit ontwerp). Boorparameters vereisen standaard hardmetalen gereedschap met gecontroleerde voedingssnelheden.
V7: Is ENIG de enige beschikbare oppervlakteafwerking?
A: Nee. ENIG is gespecificeerd voor dit ontwerp. Andere opties zijn OSP, HASL, immersie zilver, immersie tin – afhankelijk van uw toepassingsvereisten.
V8: Kan F4BM255 worden gebruikt voor millimetergolf (mmWave) toepassingen?
A: Ja. F4BM255 is gebruikt in microgolf- en millimetergolfbanden (cmWave, mmWave) voor antennes en voedingsnetwerken. De Df van 0,0018 @ 20 GHz toont geschiktheid tot 20 GHz+.
V9: Wat is de levertijd voor deze printplaat van 521 mm × 59 mm?
A: Typische prototype levertijd is 7–10 werkdagen voor dubbelzijdige printplaten met ENIG en 2oz koper. Productie in groot formaat kan extra tijd vereisen voor paneeloptimalisatie.
V10: Kunt u impedantiecontrole leveren voor deze printplaat in lang formaat?
A: Ja. Met stabiele Dk = 2,55 ± 0,05 kunnen we de impedantie over de gehele lengte van 521 mm ontwerpen en controleren. Uiteindelijke impedantiewaarden worden geverifieerd door TDR-testen.
Contacteer ons
Als gespecialiseerde printplaatleverancier gevestigd in China, hebben we uitgebreide ervaring met Wangling F4BM255 PTFE-laminaten, zwaar koper (2oz+) printplaten en microgolfsubstraten in lang formaat.
Wij bieden:
- Volledige materiaal traceerbaarheid (certificaten van Wangling)
- Fabricage van printplaten in groot formaat tot 521 mm lengte
- Etsen van zwaar koper (2oz+)
- ENIG en andere oppervlakteafwerkingen volgens uw vereisten
- Impedantietesten (TDR) met gedetailleerde rapporten
- 100% elektrische testen voor verzending
- IPC Klasse 2 en Klasse 3 kwalificatie
Voor technische vragen, stapeloverzicht of offerteaanvragen, neem rechtstreeks contact op met ons verkoopteam. Wij staan klaar om uw microgolfantenne-, RF-distributie- en RF-projecten met hoog vermogen te ondersteunen.
