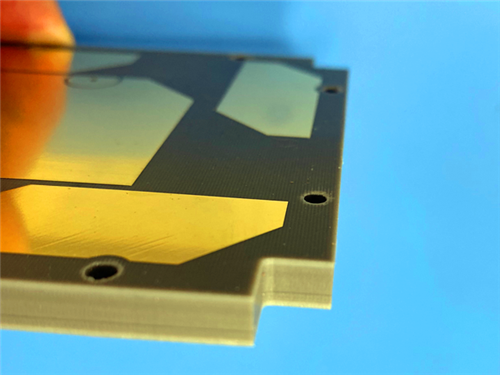

F4BM233 laag DK 2.33 PTFE glasvezel gelamineerd met ED koperen folie en Custom 4 mm dikke kern PCB-oplossingen

Productomschrijving

Voor antenneontwerpers die op zoek zijn naar een goed uitgebalanceerde,kosteneffectief PTFE-substraatmet een lage dielektrische constante en een uitstekende consistentie van partij tot partij,F4BM233Van Taizhou Wangling isolatiemateriaal fabriek biedt een overtuigende combinatie van prestaties en waarde. Gebouwd op een wetenschappelijk geformuleerde mix van glasvezel doek, PTFE hars, en PTFE film,dit laminaat biedt een betere elektrische prestatie ten opzichte van de standaard F4B-serie, een breder dielectrisch constantebereik, een lager dielectrisch verlies, een hogere isolatieweerstand,In de eerste plaats is het de bedoeling van de Europese Unie om de economische en sociale samenhang te versterken en de werkgelegenheid te stimuleren..

DeF4BMenF4BMEF4BM is gekoppeld aan de F4BM-series die dezelfde dielektrische laag hebben, maar verschillen in hun koperen folie.ED koperen folie, waardoor het geschikt is voor toepassingen zonder strikte PIM-vereisten.omgekeerd behandeld RTF-koperfolieIn beide series is de PIM-functie van het PIM-systeem zeer goed, de lijnbesturing is nauwkeuriger en het verlies aan geleiders is lager.De dielectrische constante wordt nauwkeurig afgestemd door de verhouding tussen PTFE en glasvezelstof aan te passen, waardoor een laag verlies wordt bereikt en tegelijkertijd de dimensionale stabiliteit wordt verbeterd.. hogere dielectrische constanten komen overeen met een hoger glasgehalte, wat op zijn beurt de dimensionale stabiliteit verbetert, de thermische expansie vermindert en de temperatuurstijging verbetert,met een geringe kostprijs in dielectriciteitsverlies.

Een overzicht van de belangrijkste eigenschappen (F4BM233):

Opmerking: F4BM233 biedt een Dk-bereik van 2,17 tot 3.0De minimum beschikbare dielectrische dikte is 0,1 mm.

Toepassingen

1. Microwave- en RF-circuits Filters, koppels en aansluitende netwerken
2. Radarfaseswitchers
3. Passieve componenten Verdeelmachines, koppelers en combinatoren
4. Voedingsnetwerken ️ Antennevoedingsstructuren die weinig verlies vereisen
5. Fase-array-antennen
6. Satellietcommunicatie ­ Betrouwbare werking in veeleisende omgevingen
7. Antennen van basisstations ¢ kosteneffectieve voedingsnetwerken en stralingselementen

Productie op maat van PCB's op basis van F4BM233

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricage diensten met behulp van F4BM233 en andere geavanceerde materialen.De volgende specificatie beschrijft een representatieve implementatie van dubbelzijdige PCB's::

PCB-constructie:

Met eenDk van 2.33± 0,04 bij 10 GHz biedt F4BM233 een strakke impedantiebeheersing en herhaalbare circuitprestaties.0, met op maat gemaakte waarden die zijn afgestemd op specifieke ontwerpvereisten.

Een dissipatiefactor van 0,0011 bij 10 GHz en 0,0015 bij 20 GHz minimaliseert de signaaldemping en ondersteunt efficiënte antennevoedernetwerken en passieve componenten met lage verliezen in een breed frequentiebereik.

Wanneer de F4BME-variant wordt gecombineerd met omgekeerd behandelde RTF-koperfolie, bereikt deze PIM-waarden ≤ -159 dBc, waardoor deze geschikt is voor gevoelige ontvangpaden in basisstations en satellietantennen.

De glasvezelstofversterking zorgt voor mechanische sterkte en dimensionale stabiliteit.met een CTE van 22 ppm/°C in X en 30 ppm/°C in Y ◄ redelijk aan koper gemonteerd voor betrouwbaarheid van het doorboordgatDe hogere Dk-versies bieden nog grotere dimensionale stabiliteit door het verhoogde glasgehalte.

F4BM233 is verkrijgbaar in dielectrische diktes van 0,1 mm tot 12,0 mm, waardoor een grote verscheidenheid aan schakelingen mogelijk is.0.1 mm en 0,127 mmzijn alleen verkrijgbaar als dielektrische opties, nuttig voor dunne, flexibele constructies.

Het materiaal vertoont stralingsbestandheid en een lage uitgassing, waardoor het geschikt is voor ruimte- en ruimtevaarttoepassingen.

Als commercieel verkrijgbaar, massaproductief materiaal biedt F4BM233 een hoge kosten-prestatieverhouding, met meerdere standaardpaneldimensies (460×610mm, 500×600mm, 850×1200mm, 914×1220mm,1000×1200 mm) en op maat gemaakte afmetingen beschikbaar om materiaalverspilling te verminderen.

De serie kan worden geleverd met koperen of aluminiumbasen (F4BMCU of F4BMAL) voor afscherming of warmteafvoer, met metalen basisdiktes van00,48 mm tot 3,98 mm.

Kwaliteit en beschikbaarheid

Alle boards worden geproduceerd in overeenstemming met IPC-Klasse-2-kwaliteitsnormen, waardoor een robuuste betrouwbaarheid wordt gewaarborgd voor commerciële, industriële en defensiegerelateerde toepassingen.100% elektrische tests worden vóór verzending uitgevoerd om de functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzend- en logistieke ondersteuning voor zowel prototype- als volumevereisten.We bieden snelle omloop en concurrerende prijzen terwijl we een strikte procescontrole handhaven..

Voor vragen over de douanestapelingen, paneldimensies, alternatieve Dk-waarden (2,17 tot 3,0), koperen folie (ED of omgekeerde behandeling RTF), metalen ondersteunde configuraties, of andere vereisten, neem dan contact op met ons sales engineering team.
