6 PCB van de laag Hoge die Frequentie op 3 Kernen van 20mil RO4003C en 4mil RO4450F voor Radarhoogtemeter wordt voortgebouwd

6 laag hoogfrequente PCB's op 3 kernens van20mil RO4003C en 4mil RO4450F voor radarhoogtemeter

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Hallo allemaal.

Warme groeten!

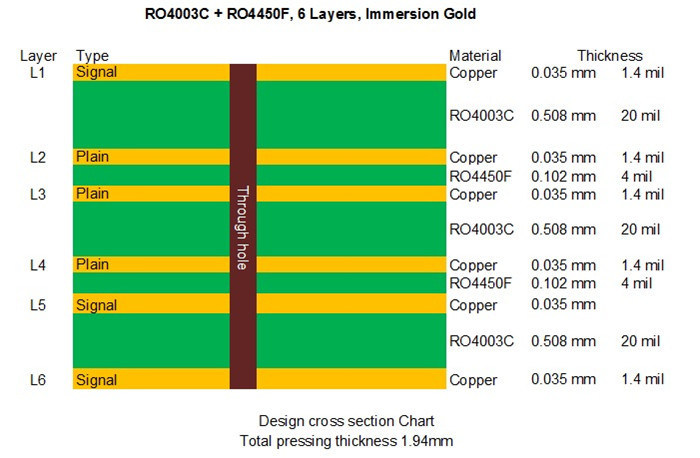

Vandaag hebben we het over een type 6 lagen hoogfrequente PCB. Het is gebouwd op 3 kern van 20mil RO4003C met bondply RO4450F voor de toepassing van radar hoogtemeter. De stapel is als volgt.

Zoals iedereen weet, zijn er 6 kernen in de RO4003C-familie, d.w.z. 8 mil (0,203 mm) tot 60 mil (1,524 mm).

Het is dus heel interessant dat stapelen van 4 lagen op veel verschillende manieren kan worden gedaan.

Dit is de bASIC-specificaties.

Basismateriaal: RO4003C 0,508 mm x 3 vellen, RO4450F 0,102 mm x 1 vellen

Aantal lagen: 6 lagen

Type: 1 PCB per paneel met v-snijwerk

Format: 129 mm x 75 mm = 1 type = 1 stuk

Afwerking van het oppervlak: onderdompelingsgoud

Koperen gewicht: buitenste laag 35 μm/ binnenste laag 35 μm

Soldeermasker / Legende: Groen / Wit

De definitieve PCB-hoogte: 1,94 mm

Standaard: IPC 6012, klasse 2

Verpakking: 20 panelen zijn verpakt voor verzending.

Levertyd: 10 werkdagen

Houdbaarheid: 6 maanden

Kenmerken en voordelen

1) RO4003C vertoont een stabiele dielektrische constante over een breed frequentiebereik.

2) Het verminderen van het signaalverlies in hoge frequentie-toepassingen voldoet aan de ontwikkelingsbehoeften van de communicatietechnologie;

3) UL, ISO14001, IATF16949 gecertificeerde fabriek;

4) 16000 m2 werkplaats;

5) Meer dan 18 jaar PCB-ervaring;

Toepassings

Satellietantenne, Power Splitter, Radiofrequentie, Power Divider

PCB-gegevensblad
